Замена цветового диска Optoma HD72
Используйте это руководство для замены цветового диска в Optoma HD72. В проекторе Optoma HD72 используется 6-сегментный цветовой диск, включающий красный, зелёный, синий, жёлтый, циан и магента. Широкий цветовой диапазон, обеспечиваемый этой комбинацией, позволяет проектору создавать более правдоподобное и захватывающее изображение.
Следующие симптомы могут указывать на проблему или необходимость замены цветового диска.
- Искажённое воспроизведение цвета
- Мерцающие цвета
- Сниженная яркость или контраст
- Необычные цветовые оттенки: изображение или видео могут иметь ненормальный общий цветовой тон.
Несколько предупреждений, которые следует учитывать при разборке этого устройства:
- Электрическая опасность: в Optoma HD72 имеются высоковольтные компоненты, поэтому остерегайтесь поражения электрическим током — убедитесь, что устройство выключено как минимум 5–10 минут.
- Цветовой диск хрупкий и может быть легко повреждён при неосторожном обращении.
Шаг 1

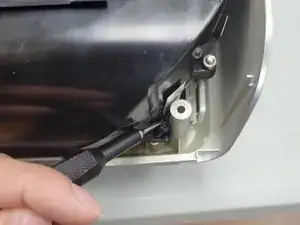

Отверткой Phillips удалите пять винтов 2 мм на нижней части корпуса устройства.
Шаг 2
Переверните устройство и слегка приподнимите верхнюю крышку, осторожно, чтобы не натянуть два кабеля.
Отключите два кабеля, соединяющие верхнюю крышку с материнской платой.
Снимите верхнюю крышку.
Шаг 3
Отключите все кабели, подключенные к материнской плате.
Шаг 4
Удалите четыре винта Phillips 2 мм, которые крепят материнскую плату.
Поднимите материнскую плату и извлеките её из шасси.
Шаг 5

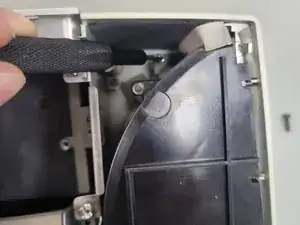

Удалите три винта Phillips 2 мм, которые фиксируют чёрный кожух.
Снимите чёрный кожух.
Шаг 6

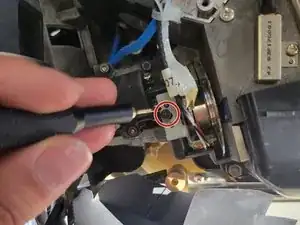

Удалите один винт Phillips 2 мм, который фиксирует цветовой диск.
Поднимите цветовой диск и извлеките его из корпуса.
Шаг 7

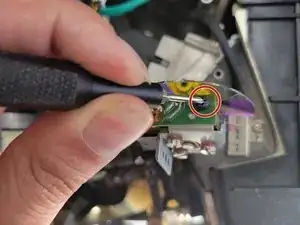

Удалите один винт Phillips 2 мм, который крепит печатную плату к боковине цветового диска.

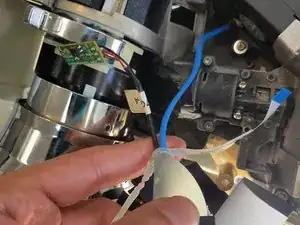

Используйте острый инструмент, чтобы разрезать пластиковую стяжку, фиксирующую кабели цветового диска.

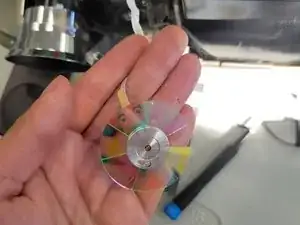

Извлеките цветовой диск.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
