Замена вентилятора-обдувателя проектора BenQ HT1075
Как и основной вентилятор, вентилятор-обдуватель важен для предотвращения перегрева проектора. Поскольку проекторы подвержены образованию большего количества тепла, чем другие электронные устройства, добавление этого вентилятора-обдувателя помогает поддерживать низкую температуру. В этом руководстве показано, как заменить вентилятор-обдуватель, но также важно поддерживать вентилятор в чистоте, чтобы избежать проблем с его работой из-за мусора и частиц.
Учтите, что замена лампы проектора BenQ HT1075 является предварительным шагом, так как повреждение лампы опасно как для проектора, так и для пользователя.
Шаг 1
Ослабьте винт Phillips #1 (PH1) размером 2.5 мм, который удерживает верхнюю сборку на месте, с помощью отвертки Philips #1 (PH1). Это позволит вам поднять и снять верхнюю крышку.
Полностью снимите верхнюю крышку, чтобы добраться до корпуса лампы.
Шаг 2
Осторожно снимите защитную пленку, закрывающую корпус лампы.
Шаг 3
С помощью отвертки Phillips #1 (PH1) ослабьте и снимите один винт Phillips #1 размером 2.5 мм, который закрепляет корпус лампы в проекторе.
Шаг 4
Удалите лампу из проектора, потянув за ручку лампы.
Приложите больше силы на стороне, противоположной недавно снятому винту, когда вытаскиваете лампу.
Шаг 5

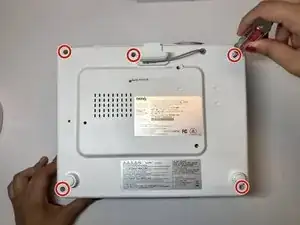

Переверните проектор и удалите пять винтов Phillips #1 размером 9.5 мм, которые крепят заднюю крышку, с помощью отвертки Philips #1 (PH1).
Шаг 6

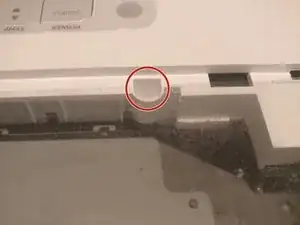

Переверните проектор и удалите шестой и последний винт.
Шаг 7
Используя инструменты для вскрытия, снимите верхнюю крышку, сначала ослабив ее.
Шаг 8
Отсоедините провод, соединяющий переднюю крышку с платой.

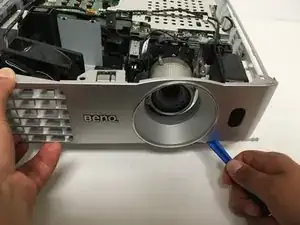

Теперь используйте инструмент для вскрытия, чтобы приподнять переднюю крышку с платформы.
Осторожно снимите верхнюю крышку с остальной части рамы.
Шаг 9
Чтобы избежать повреждения электрических компонентов, отключите любые провода, соединенные с платой.
Используя инструмент для вскрытия, ослабьте стороны платформы. Затем аккуратно снимите их с компонентов проектора.
Шаг 10

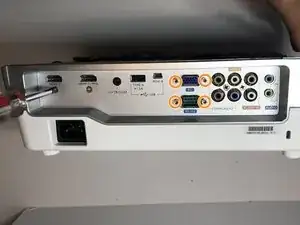

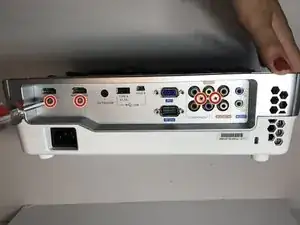

Удалите четыре винта Phillips #1 размером 8.5 мм с помощью отвертки Philips #1 (PH1).
Затем используйте динамометр для удаления четырех оставшихся винтов.

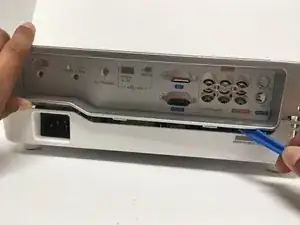

Используйте инструмент для вскрытия, чтобы ослабить заднюю крышку, а затем снимите ее.
Шаг 11

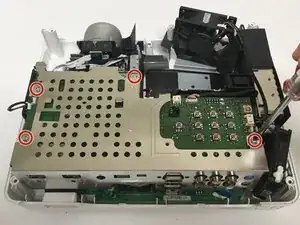

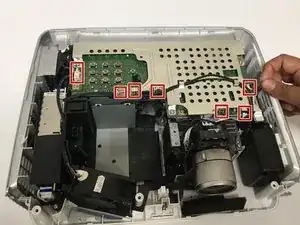

С помощью отвертки Phillips #1 (PH1) удалите четыре винта Phillips размером 6.3 мм, которые удерживают металлический корпус на плате.
Снимите металлический корпус.
Шаг 12

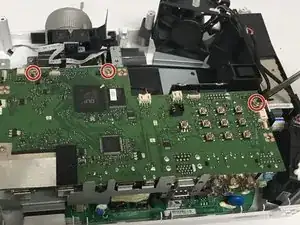

С помощью отвертки Phillips #1 (PH1) удалите три винта Phillips #1 размером 6.3 мм, удерживающие плату.

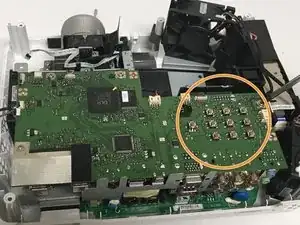

Осторожно вытяните плату из рамы, прилагая усилия к области, где расположены кнопки.
Шаг 13

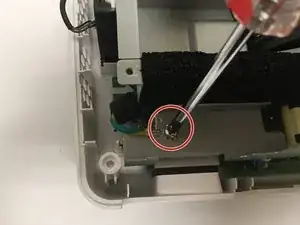

Открутите винт Phillips #1 (PH1), который закрепляет зеленый провод, находящийся в нижнем левом углу металлического корпуса.
Удалите второй винт Phillips #1 (PH1), который крепит верхнюю часть металлического корпуса, расположенную рядом с задней частью объектива проектора.
Шаг 14

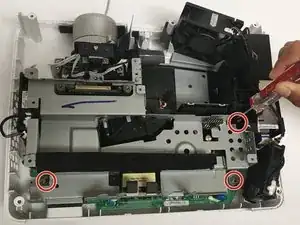

Удалите три винта Phillips #2 (PH2), которые крепят металлический корпус к платформе.
Снимите металлический корпус, потянув его прямо вверх.
Шаг 15

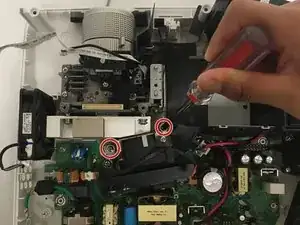

Удалите два винта Phillips #2 (PH2), которые крепят черный вентилятор-обдуватель, расположенный в верхней центральной части платы.
Шаг 16
Удалите три винта Phillips #1 (PH1), которые крепят вентилятор-обдуватель к металлической крышке.
Осторожно снимите вентилятор-обдуватель, потянув его прямо вверх от основания.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
