Замена дисплея iPod Nano 3-го поколения

Обратите внимание, что снятие задней панели с корпуса iPod приведёт к значительным повреждениям задней панели. Мы настоятельно рекомендуем приобрести дополнительную заднюю панель для правильной сборки iPod.

Перед открытием iPod убедитесь, что переключатель блокировки установлен в положение «заблокировано».

Задняя панель прикреплена к передней части корпуса восемью защёлками, постоянно закреплёнными на задней панели. Эти защёлки зацепляются за небольшие выступы на передней части корпуса.

Чтобы освободить выступы, их необходимо сдвинуть к центру Nano. Обратите внимание на расположение всех выступов на задней панели. При использовании инструмента для открытия iPod работайте им в местах расположения этих защёлок.

Для наглядности два защёлочных элемента, обведённые красным, расположены ближе всего к разъёму для наушников.

Открыть iPod может быть непросто. Не расстраивайтесь, если потребуется несколько попыток, прежде чем iPod откроется.

Вставьте большой инструмент для открытия iPod в зазор между передней частью корпуса и задней панелью iPod, над док-разъёмом. Режущая кромка инструмента должна быть направлена к задней панели, чтобы предотвратить случайное царапанье анодированного алюминиевого корпуса.

Вставьте маленький инструмент для открытия iPod в зазор со стороны разъёма для наушников Nano, при этом кромка инструмента направлена к задней панели.

Аккуратно расширьте существующий зазор, придавливая/покачивая маленький инструмент для открытия iPod в зазоре возле каждой из двух защёлок, прикреплённых к задней крышке, сдвигая защёлки к центру Nano, пока обе не освободятся.

Большой инструмент для открытия iPod больше не требуется для доступа к левой стороне iPod.

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить три защёлки вдоль стороны с переключателем блокировки Nano.

Вставьте инструмент для открытия iPod в зазор рядом с верхним левым углом Nano и работайте, чтобы освободить три защёлки вдоль верхнего края задней панели.

Убедившись, что все выступы освобождены, разделите две половины iPod.

Задняя панель теперь отделена от iPod.

После снятия задней крышки тыльная сторона вашего Nano должна выглядеть так.

Снимите следующие шесть винтов:

Один винт Phillips 1,8 мм.

Три винта Phillips 1,9 мм.

Один винт Phillips 2,4 мм.

Один винт Phillips 2,6 мм.

С помощью лопатки поднимите вверх коричневую защёлку фиксатора ленточного кабеля колеса управления.

Защёлка шарнирно закреплена на конце, ближайшем к краю корпуса.

Используйте наконечник лопатки, чтобы выдвинуть ленточный кабель колеса управления из его разъёма.

Плата логики всё ещё подключена к iPod через ленточный кабель дисплея.

Плата логики всё ещё соединена с передней частью корпуса ленточным кабелем дисплея, расположенным со стороны разъёма для наушников на плате логики.

Поднимите узел платы логики из передней части корпуса со стороны разъёма колеса управления (кабель, который вы только что отключили). Поверните узел платы логики вокруг ленточного кабеля дисплея и положите рядом с передней частью корпуса.

Используйте лопатку, чтобы поднять защёлку фиксатора ленточного кабеля дисплея.

Фиксатор шарнирно закреплён около конца, ближайшего к батарее.

Выдвиньте ленточный кабель дисплея из его разъёма.

Плата логики теперь полностью отключена от передней части корпуса.

Слой клея по периметру дисплея плотно фиксирует его в передней части корпуса. Для последующих шагов потребуется приподнимать дисплей лопаткой, чтобы освободить его от клея.

Дисплей по своей природе хрупок из-за тонкого стеклянного слоя. На следующих шагах важно работать медленно и аккуратно при отщёлкивании дисплея от передней части корпуса.

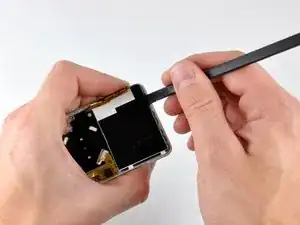

Вставьте лопатку в зазор между передней частью корпуса и дисплеем рядом с верхним правым углом. Медленно и осторожно приподнимайте дисплей в нескольких точках вдоль верхнего края, продвигаясь в сторону левого угла.

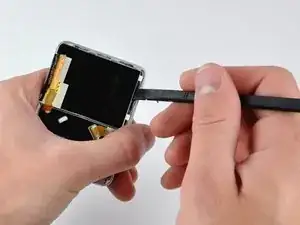

Продолжайте медленно и осторожно приподнимать дисплей, на этот раз начиная с верхнего правого угла и опускаясь вниз по правой стороне.

Повторите эту процедуру на левой стороне дисплея, работая сверху вниз от верхнего левого угла.

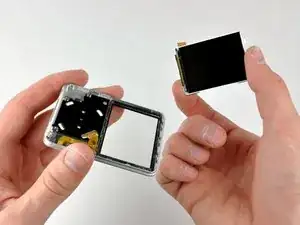

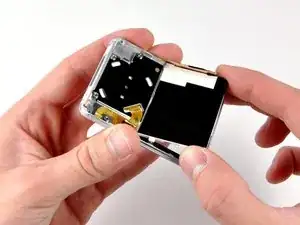

Когда клей уступит настолько, что между дисплеем и передней частью корпуса появится зазор, достаточный для захвата пальцами, поднимите дисплей и аккуратно оторвите оставшийся клей, чтобы снять его с передней части корпуса.

Дисплей остаётся.
