Замена поворотного колеса iPod Nano 4-го поколения

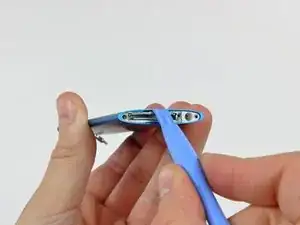

Вставьте край инструмента для вскрытия iPod в зазор между внешним корпусом и верхней рамкой.

Отогните верхнюю рамку от клея, которым она приклеена к фиксатору дисплея.

На этом этапе ползунок выключателя блокировки становится свободным и может упасть. Будьте осторожны, чтобы не потерять его.

Снимите ползунок выключателя блокировки с верхней части Nano.

Удалите два филигранных винта под углом из двух углов фиксатора дисплея.

Головки этих винтов очень маленькие и легко скручиваются.

Вставьте инструмент для вскрытия iPod между внешним корпусом и фиксатором дисплея.

С помощью инструмента немного сдвиньте сборку дисплея из корпуса.

Не поворачивайте фиксатор дисплея вокруг верхнего края дисплея, поскольку он прикреплён к тонкой стальной скобе, которую легко сломать.

Не вынимайте фиксатор дисплея с усилием, так как кабель выключателя блокировки может оборваться.

Сдвиньте дисплей из Nano. Он переместится примерно на 0,5 дюйма, пока кабель данных дисплея не ограничит движение.

Не создавайте лишнее натяжение на очень тонком кабеле данных дисплея.

Когда дисплей максимально выдвинут из корпуса, аккуратно надавите на нижний край стеклянной панели, пока она немного не вдавится внутрь (~1 мм).

Используйте большие пальцы на нижнем крае стеклянной панели, чтобы сдвинуть стекло вниз и внутрь корпуса, пока верхний край не выскочит из корпуса.

Поднимите стеклянную панель из Nano.

Перед повторной установкой стеклянной панели обязательно очистите переднюю поверхность дисплея и внутреннюю сторону панели, поскольку любая пыль или отпечатки пальцев будут раздражать при включённом Nano.

Используйте край инструмента для вскрытия iPod, чтобы отделить выключатель блокировки от клея, который крепит его к верхнему краю дисплея.

Ленточный кабель выключателя блокировки чрезвычайно хрупкий и легко ломается. Действуйте осторожно.

Отклейте ленту Каптона, закрывающую разъём кабеля данных дисплея.

Одной рукой удерживайте светлый разъём, а кончиком лопатки поднимите замок кабеля ZIF в сторону нижней части Nano.

Используйте инструмент для вскрытия iPod, чтобы отклеить кабель данных дисплея от тонкой металлической пластины, прикреплённой к дисплею.

Будьте осторожны, чтобы не порвать кабель данных дисплея.

Вытяните дисплей из Nano, следя за тем, чтобы не зацепить кабель выключателя блокировки.

При вытягивании дисплея из корпуса будьте осторожны, чтобы не оборвать кабель выключателя блокировки.

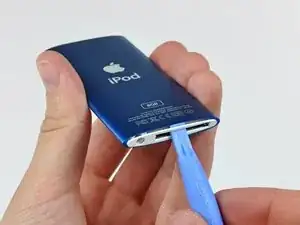

Вставьте инструмент для вскрытия iPod между нижней рамкой и разъёмом док-станции.

Отделите нижнюю рамку от клея, которым она прикреплена к Nano, и отложите в сторону.

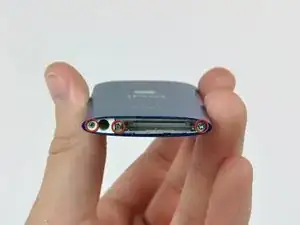

Удалите три филигранных винта вдоль нижнего края Nano.

Головки этих винтов очень маленькие и легко скручиваются.

Из трёх винтов самый длинный должен быть в среднем положении.

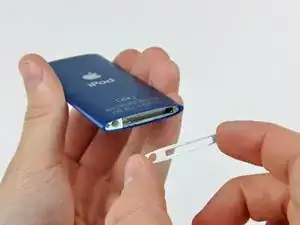

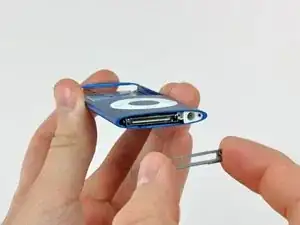

Используйте инструмент для вскрытия iPod, чтобы вынуть алюминиевую рамку разъёма док-станции из Nano.

Рамка разъёма очень тонкая, литая из алюминия. Чтобы не сломать её, не сгибайте чрезмерно при демонтаже.

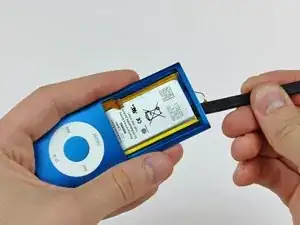

Используйте плоский конец лопатки, чтобы отделить аккумулятор от клея, которым он прикреплён к внешнему корпусу.

Литий-полимерный аккумулятор, используемый в Nano, очень гибкий. Старайтесь не деформировать его чрезмерно при отделении от внешнего корпуса.

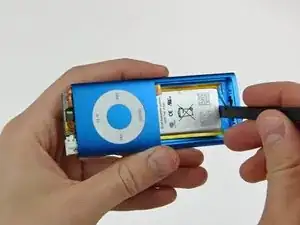

Используйте плоский конец лопатки, чтобы слегка выдвинуть сборку логической платы и аккумулятора из нижней части Nano. Остановитесь, когда они немного выйдут наружу.

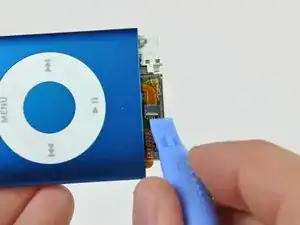

Используйте край инструмента для вскрытия iPod, чтобы отклеить ленточный кабель поворотного колеса и его разъём ZIF от разъёма док-станции.

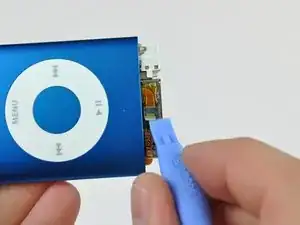

Используйте край инструмента для вскрытия iPod, чтобы поднять замок кабеля ZIF в сторону разъёма для наушников.

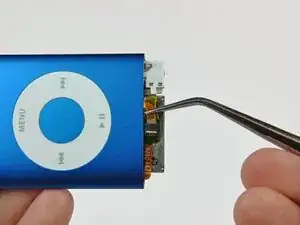

Используйте пару пинцетов, чтобы выдвинуть ленточный кабель поворотного колеса из его разъёма.

Перед продолжением убедитесь, что и разъём ленточного кабеля поворотного колеса, и сам кабель освобождены от клея, которым они прикреплены к разъёму док-станции и логической плате.

Отклейте кабель с обоих концов!

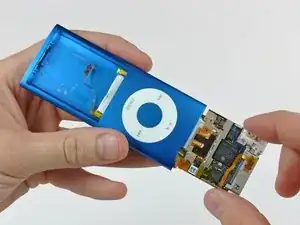

Извлеките сборку системной платы из внешнего корпуса, следя за тем, чтобы не зацепить кабели переключателя удержания и панели навигации, которые могут застрять.

При сборке убедитесь, что кабель панели навигации расположен спереди плеера, а не в пазах по бокам. Если кабель окажется в пазу, он, скорее всего, будет перерезан при установке системной платы на место.

Надавите вниз по периметру панели навигации, чтобы отсоединить её от клея, которым она прикреплена к внешнему корпусу.

Требуется значительное усилие. Действуйте медленно.

Может быть полезно использовать инструмент с краем, чтобы отсоединить клей от панели навигации изнутри плеера, одновременно надавливая на неё снаружи.

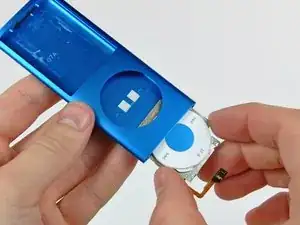

Снимите панель навигации изнутри плеера.

Следите, чтобы панель навигации не сдвигалась по металлической пластине, на которую она опирается, иначе плоский кабель будет повреждён. Прикладывайте усилие перпендикулярно панели навигации.
