Замена аккумулятора iPod Nano 4-го поколения

Вставьте край инструмента для вскрытия iPod в зазор между внешним корпусом и верхней рамкой.

Отогните верхнюю рамку от клея, которым она прикреплена к держателю дисплея.

На этом этапе ползунок переключателя блокировки свободен и может выпасть. Будьте осторожны, чтобы не потерять его.

Снимите ползунок переключателя блокировки с верхней части Nano.

Снимите два косых винта Phillips с двух углов держателя дисплея.

Головки этих винтов чрезвычайно маленькие и легко срезаются.

Вставьте инструмент для вскрытия iPod между внешним корпусом и держателем дисплея.

Используйте инструмент, чтобы немного сдвинуть узел дисплея из корпуса.

Не поворачивайте держатель дисплея вокруг верхнего края дисплея, так как он прикреплен к тонкой стальной скобе, которую легко сломать.

Не снимайте держатель дисплея силой, так как шлейф переключателя блокировки может порваться.

Выдвиньте дисплей из Nano. Он переместится примерно на 0,5" до тех пор, пока шлейф передачи данных дисплея не ограничит его ход.

Не создавайте излишнего натяжения на очень тонком шлейфе передачи данных дисплея.

Когда дисплей выдвинут из корпуса максимально, аккуратно нажмите на нижний край стеклянной панели, пока он не защёлкнется чуть-чуть (~1 мм).

Используйте большие пальцы на нижнем крае стеклянной панели, чтобы сдвинуть стекло вниз и в корпус, пока верхний край не выскочит из корпуса.

Поднимите стеклянную панель и извлеките её из Nano.

Перед повторной установкой стеклянной панели обязательно очистите поверхность дисплея и внутреннюю часть панели, так как пыль или отпечатки пальцев будут заметны при включённом Nano.

Используйте край инструмента для вскрытия iPod, чтобы отделить переключатель блокировки от клея, прикрепляющего его к верхнему краю дисплея.

Лентовый кабель переключателя блокировки чрезвычайно хрупок и легко ломается. Работайте аккуратно.

Отклейте каптоновую ленту, покрывающую разъем шлейфа передачи данных дисплея.

Удерживая светлый разъем прижатым одним пальцем, используйте кончик лопатки, чтобы перевернуть фиксатор ZIF-шлейфа вверх в сторону нижней части Nano.

Используйте инструмент для вскрытия iPod, чтобы отодрать шлейф передачи данных дисплея от тонкой металлической пластины, прикреплённой к дисплею.

Будьте осторожны, чтобы не порвать шлейф передачи данных дисплея.

Вытяните дисплей из Nano, следя за тем, чтобы шлейф переключателя блокировки не застрял.

При вытягивании дисплея из корпуса будьте осторожны, чтобы не сломать шлейф переключателя блокировки.

Вставьте инструмент для вскрытия iPod между нижней рамкой и разъёмом док-станции.

Отделите нижнюю рамку от клея, которым она прикреплена к Nano, и отложите её в сторону.

Снимите три винта Phillips вдоль нижней части Nano.

Головки этих винтов чрезвычайно маленькие и легко срезаются.

Немного более длинный из трёх винтов принадлежит средней позиции.

Используйте инструмент для вскрытия iPod, чтобы поддеть алюминиевую рамку дока и вынуть её из Nano.

Рамка дока — очень тонкий литой алюминий. Чтобы не сломать её, не сгибайте её чрезмерно при снятии.

Используйте плоский конец лопатки, чтобы отделить аккумулятор от клея, прикрепляющего его к внешнему корпусу.

Литий-полимерный аккумулятор, используемый в Nano, очень гибкий. Старайтесь не деформировать его чрезмерно при отделении от корпуса.

Используйте плоский конец лопатки, чтобы немного вытолкнуть узел логической платы и аккумулятор из нижней части Nano. Остановитесь, как только он немного выйдет наружу.

Используйте край инструмента для вскрытия iPod, чтобы отслоить ленточный кабель колёсика и его ZIF-разъём от разъёма дока.

Используйте край инструмента для вскрытия iPod, чтобы перевернуть фиксатор ZIF-шлейфа вверх в сторону разъёма для наушников.

Используйте пинцет, чтобы вынуть ленточный кабель колёсика из его разъёма.

Перед продолжением убедитесь, что и разъём ленточного кабеля колёсика, и сам кабель освобождены от клея, прикрепляющего их к разъёму дока и логической плате.

Отклейте кабель с обоих концов!

Вытащите узел платы логики из внешнего корпуса, следя за кабелями кнопки блокировки и кольца управления, которые могут защемиться.

При сборке убедитесь, что кабель кольца управления расположен к передней части Nano и не лежит в канавках по бокам. Если он окажется в канавке, вы, вероятно, перережете его при установке платы логики на место.

Отклейте кабель кнопки блокировки вдоль кромки аккумулятора и отложите в сторону. Кабель кнопки блокировки не прикреплён к аккумулятору.

Аккумулятор закреплён на плате логики с помощью прочного клея. Для удаления аккумулятора с платы может потребоваться приложить усилие.

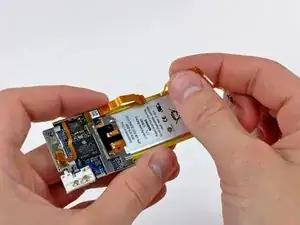

Подденьте аккумулятор, чтобы оторвать его от клея, крепящего его к металлическому подносу на плате логики.

Аккумулятор в Nano четвёртого поколения подключён через контактные площадки для пайки со сквозными отверстиями, которые проходят через ленточный кабель аккумулятора и припаиваются к плоским контактным площадкам на поверхности платы логики. На этом шаге вы будете разогревать каждую контактную площадку по отдельности, одновременно поддев её металлической лопаткой, чтобы отсоединить от платы логики.

НЕ замыкайте соединение между контактными площадками на плате и на ленточном кабеле вашей лопаткой. Короткие замыкания могут вывести плату логики из строя.

Остерегайтесь перегрева платы и кабеля. Держите наконечник паяльника на площадке только настолько долго, чтобы припой расплавился. Сильный перегрев может повредить плату логики или расплавить ленточный кабель. Рассмотрите возможность дать плате остыть между расплавлением отдельных контактных площадок.

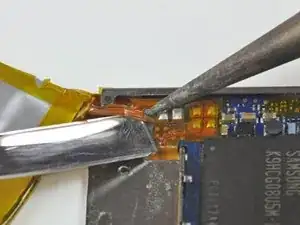

Начните работу с одного края ленточного кабеля аккумулятора. В нашем случае мы начали с левой стороны. Разогрейте самую левую контактную площадку и одновременно аккуратно подденьте её снизу под ленточным кабелем, чтобы освободить кабель от платы.

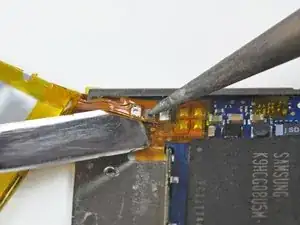

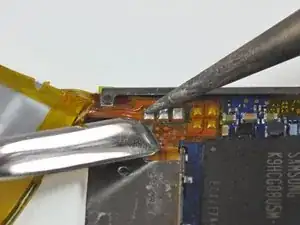

Повторите предыдущий шаг для двух оставшихся контактных площадок, работая слева направо или справа налево.

На этом этапе аккумулятор должен отделиться от платы логики.

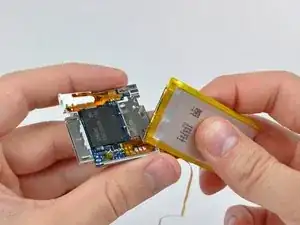

Поднимите старый аккумулятор из Nano и отложите его в сторону.
