Замена дисплея iPod Nano 4-го поколения

Вставьте край инструмента для открытия iPod в зазор между внешним корпусом и верхней рамкой.

Отожмите верхнюю рамку от клея, крепящего её к держателю дисплея.

На этом этапе ползунок блокировки находится в свободном состоянии и может выпасть. Будьте осторожны, чтобы не потерять его.

Снимите ползунок блокировки с верхней части Nano.

Выверните два наклонных винта Phillips из двух углов держателя дисплея.

Головки этих винтов чрезвычайно маленькие и легко срываются.

Вставьте инструмент для открытия iPod между внешним корпусом и держателем дисплея.

С помощью инструмента сдвиньте сборку дисплея из корпуса немного наружу.

Не поворачивайте держатель дисплея относительно верхнего края дисплея, так как он прикреплён к тонкому стальному кронштейну, который легко ломается.

Не снимайте держатель дисплея силой, так как шлейф ползунка блокировки может оборваться.

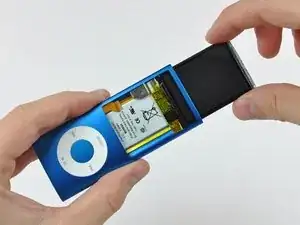

Выдвиньте дисплей из Nano. Он сдвинется примерно на 0,5" до тех пор, пока шлейф передачи данных дисплея не ограничит его ход.

Не оказывайте ненужного натяжения на очень тонкий шлейф передачи данных дисплея.

Когда дисплей максимально выдвинут из корпуса, мягко нажмите на нижний край стеклянной панели, пока он не защёлкнется немного внутрь (~1 мм).

Используйте большие пальцы на нижнем крае стеклянной панели, чтобы сдвинуть стекло вниз и внутрь корпуса, пока верхний край не выйдет из корпуса.

Поднимите стеклянную панель и снимите её с Nano.

Перед повторной установкой стеклянной панели обязательно очистите поверхность дисплея и внутреннюю сторону панели, так как пыль или отпечатки пальцев будут заметно видны при включённом Nano.

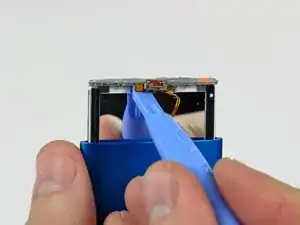

Используйте край инструмента для открытия iPod, чтобы отделить ползунок блокировки от клея, которым он приклеен к верхнему краю дисплея.

Лента шлейфа ползунка блокировки чрезвычайно хрупкая и легко ломается. Работайте аккуратно.

Отклейте каптоновую ленту, закрывающую разъём шлейфа передачи данных дисплея.

Прижимая светлый по цвету разъём одним пальцем, используйте кончик лопатки, чтобы перевести фикcатор ZIF-шлейфа вверх в сторону нижней части Nano.

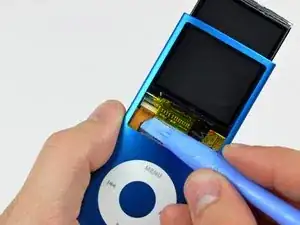

Используйте инструмент для открытия iPod, чтобы отлепить шлейф передачи данных дисплея от тонкой металлической пластины, прикреплённой к дисплею.

Будьте осторожны, чтобы не порвать шлейф передачи данных дисплея.

Вытяните дисплей из Nano, следя за тем, чтобы шлейф ползунка блокировки не застрял.

При вынимании дисплея из корпуса будьте осторожны, чтобы не сломать шлейф ползунка блокировки.

Если присутствует, снимите полоску ленты, закрывающую электронику дисплея.

Кронштейн дисплея приклеен к дисплею по периметру.

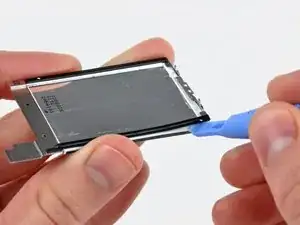

Используйте край инструмента для открытия iPod, чтобы аккуратно отжать кронштейн дисплея с задней стороны дисплея.

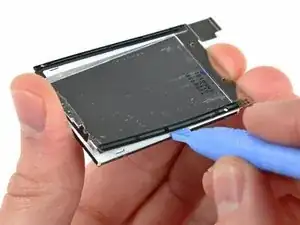

Продолжайте отделять кронштейн дисплея вдоль боковой стороны дисплея.

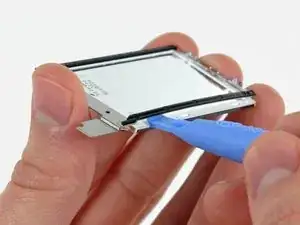

Отделите кронштейн дисплея с другой стороны дисплея.

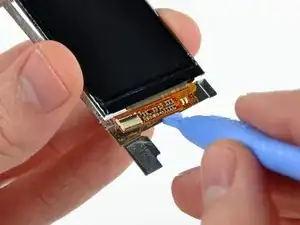

Используйте инструмент для открытия iPod, чтобы аккуратно отлепить электронику дисплея от кронштейна дисплея.

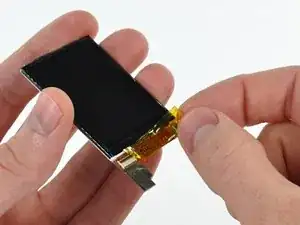

Снимите дисплей с кронштейна дисплея.
