Замена материнской платы iPod Nano 3-го поколения

Обратите внимание, что снятие задней панели с задней части iPod приведет к значительным повреждениям задней панели. Мы настоятельно рекомендуем приобрести дополнительную заднюю панель для правильной сборки iPod.

Перед тем как открыть iPod, убедитесь, что переключатель блокировки находится в заблокированном положении.

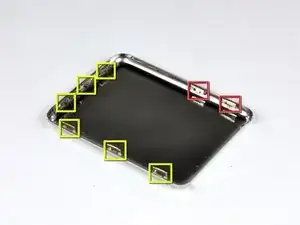

Задняя панель прикреплена к переднему корпусу с помощью восьми зажимов, которые постоянно прикреплены к задней панели. Эти зажимы фиксируются на маленьких выступах, вфрезанных в передний корпус.

Чтобы освободить выступы, они должны быть нажаты к центру Nano. Обратите внимание на местоположение всех выступов на задней панели. При использовании инструмента для открытия iPod, чтобы освободить заднюю панель, убедитесь, что вы работаете инструментом в месте расположения этих зажимов.

Для наглядности два зажима, обведенные красным, располагаются ближе всего к разъему для наушников.

Открытие iPod может быть сложным. Не отчаивайтесь, если вам потребуется несколько попыток, прежде чем iPod удастся открыть.

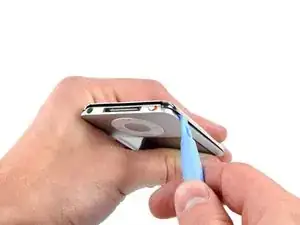

Вставьте большой инструмент для открытия iPod в щель между передним корпусом и задней панелью iPod, над разъемом док-станции. Лезвие инструмента должно быть направлено к задней панели, чтобы избежать случайных царапин на анодированном алюминиевом переднем корпусе.

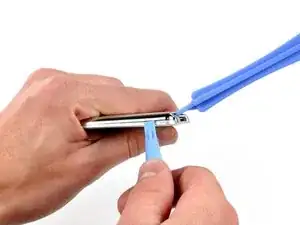

Вставьте маленький инструмент для открытия iPod в щель со стороны разъема для наушников Nano, при этом лезвие инструмента должно быть направлено к задней панели.

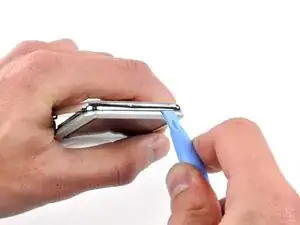

Аккуратно увеличьте существующий зазор, нажимая/колебля маленький инструмент для открытия iPod в зазоре рядом с двумя выступами, прикрепленными к заднему корпусу, нажимая зажимы к центру Nano, пока оба не будут освобождены.

Большой инструмент для открытия iPod больше не нужен для доступа к левой стороне iPod.

Повторите ту же процедуру, описанную на предыдущем шаге, чтобы освободить три зажима вдоль стороны переключателя блокировки Nano.

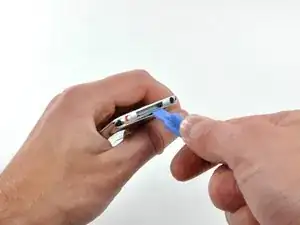

Вставьте инструмент для открытия iPod в зазор рядом с верхним левым углом Nano и работайте, чтобы освободить три зажима вдоль верхнего края задней панели.

После того как вы убедитесь, что все выступы свободны, разделите две половинки iPod.

Теперь задняя панель свободна от iPod.

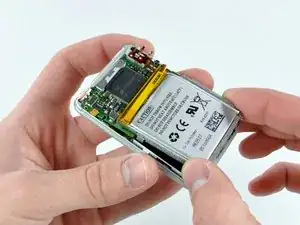

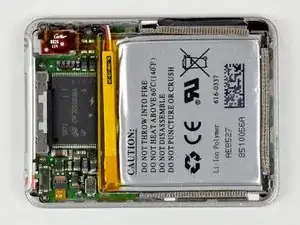

После удаления заднего корпуса задняя часть вашего Nano должна выглядеть так.

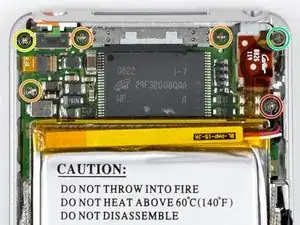

Удалите следующие шесть винтов:

Один 1,8 мм Phillips.

Три 1,9 мм Phillips.

Один 2,4 мм Phillips.

Один 2,6 мм Phillips.

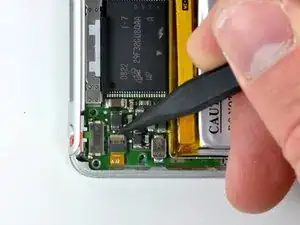

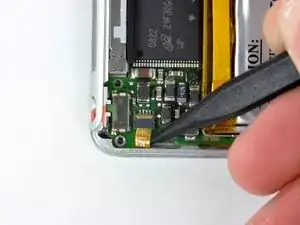

Используя лопатку, поднимите зажим кабеля кнопки прокрутки.

Зажим смещен с конца, ближайшего к краю корпуса.

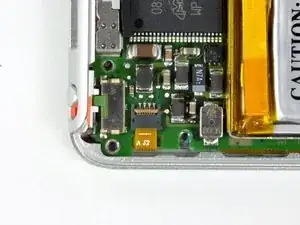

Используйте конец лопатки, чтобы выдвинуть кабель кнопки прокрутки из его разъема.

Материнская плата все еще подключена к iPod через кабель дисплея.

Материнская плата все еще подключена к переднему корпусу через кабель дисплея, расположенный со стороны разъема для наушников материнской платы.

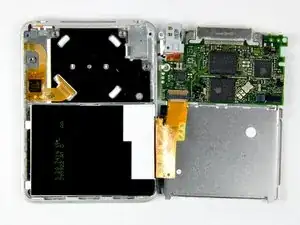

Поднимите сборку материнской платы из переднего корпуса со стороны разъема кнопки прокрутки (кабель, который вы только что отключили). Поверните сборку материнской платы вокруг кабеля дисплея и положите ее рядом с передним корпусом.

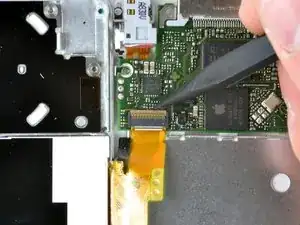

Используйте лопатку, чтобы поднять зажим кабеля дисплея.

Зажим смещен около конца, ближайшего к батарее.

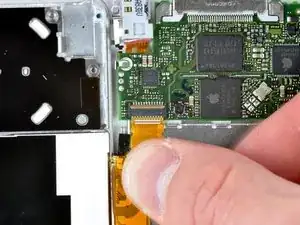

Выдвиньте кабель дисплея из его разъема.

Материнская плата теперь полностью отключена от переднего корпуса.
