Замена материнской платы Garmin Edge 1000
Если ваш Garmin Edge 1000 начал malfunction, это может быть связано с дефектной материнской платой, требующей замены. Используйте это руководство, чтобы заменить материнскую плату и вернуть вашему устройству работоспособность.
Материнская плата является центральным компонентом, обеспечивающим связь между всеми частями устройства. Неисправная материнская плата может быть причиной таких проблем, как отсутствие включения устройства, неотзывчивые кнопки или нестабильные системные сбои. В некоторых ситуациях устройство может полностью перестать функционировать.
Перед использованием этого руководства проверьте страницу устранения неполадок Garmin Edge 1000, чтобы исключить другие потенциальные проблемы, такие как проблемы с GPS-сигналом, неисправности кнопки питания, быстрое разряжение батареи, неожиданные отключения или проблемы с зарядкой.
Убедитесь, что устройство полностью выключено и отключено от любых внешних источников питания перед началом замены. Перед установкой нового компонента необходимо аккуратно разобрать устройство, чтобы получить доступ к материнской плате, отсоединить все прикрепленные провода, снятие фиксирующих винтов и безопасно извлечь старый компонент.
Шаг 1
Убедитесь, что устройство полностью выключено перед началом замены.
Держите устройство передней стороной вниз. Удалите восемь винтов T6 Torx вдоль задней стороны устройства.
Отделите переднюю часть устройства от задней части.
Шаг 2

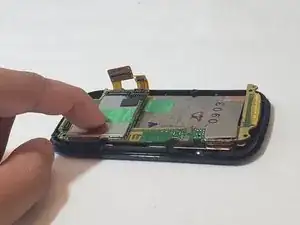

Отключите бронзовый гибкий кабель SIM-карты от материнской платы пальцем.

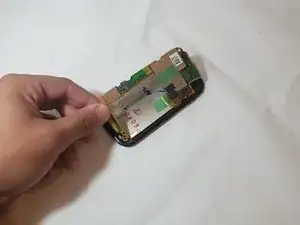

Отключите шнур батареи, чтобы полностью отделить переднюю панель от задней панели устройства, используя палец.
Шаг 3

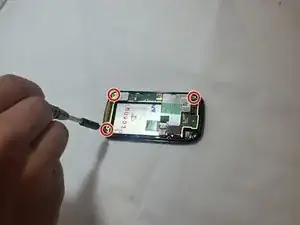

Удалите три винта T6 Torx, чтобы освободить материнскую плату.
Шаг 4

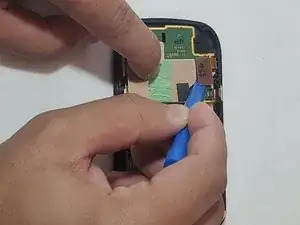

Отключите две бронзовые защелки, соединенные с материнской платой, с помощью инструмента для открытия.
Шаг 5

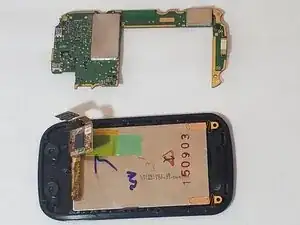

Вытащите материнскую плату из устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
