Замена материнской платы Garmin Edge 830
Если вы находитесь на этом руководстве, это означает, что ваше устройство функционирует неправильно. Это может означать, что оно неожиданно выключается или долго перезагружается после выключения. Это руководство проведет вас через шаги замены материнской платы. Но сначала вам необходимо снять сенсорный экран, чтобы добраться до материнской платы (шаги для снятия дисплея прикреплены).
Шаг 1

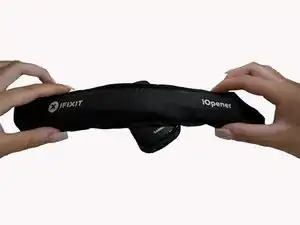

Разогрейте iOpener в микроволновке в течение примерно 30 секунд. Затем положите его сверху экрана и оставьте на около 2 минут.
Повторите этот процесс второй раз, чтобы убедиться, что клей становится более рыхлым.
Альтернатива: Используйте фен или строительный тепловой пистолет для нагрева клея.
Шаг 2

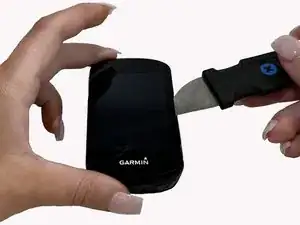

Используйте инструмент Jimmy, чтобы провести по краям экрана и разорвать клейкое соединение.
Шаг 3

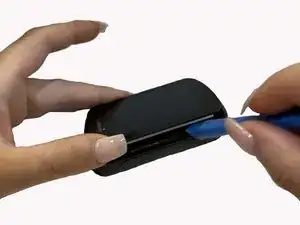

Используйте пластиковый открывающий инструмент iFixit, чтобы приподнять экран.
Шаг 4

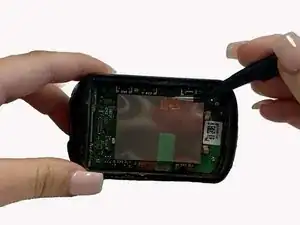

Снимите коричневую медную ленту с FPC (не обрезанную). Удаление медной ленты необходимо, я не нашел способа обойти это. Постарайтесь удалить медную ленту как можно осторожнее, чтобы повторно использовать ее.
Также удалите зеленую ленту с помощью угловых пинцетов и на втором этапе отсоедините FPC от платы.
Шаг 5

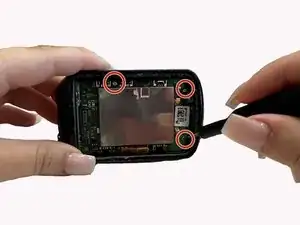

Открутите три винта длиной 1 мм вокруг периметра материнской платы.
Со вторым винтом также отсоединится датчик света от печатной платы.
Шаг 6

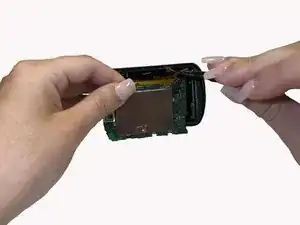

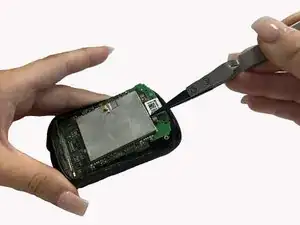

Используйте обратные пинцеты, чтобы осторожно потянуть за серебряный блок на верхней части материнской платы и снять его с задней крышки.
Альтернатива: Используйте пластиковую карту между печатной платой и крышкой.
Шаг 7

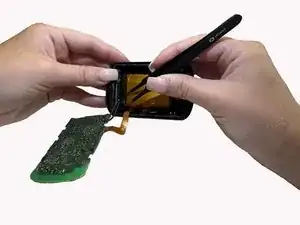

Найдите разъем провода на материнской плате. Аккуратно освободите провода, осторожно потянув тупыми пинцетами.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
