Замена экрана Garmin Drive 60LM
Чтобы заменить экран в вашем устройстве, вам понадобятся отвертка Torx T4, металлическая лопатка, пластиковая лопатка и новый экран. Обязательно организуйте просторное рабочее место, чтобы избежать неправильного обращения или повреждения компонентов устройства.
Шаг 1

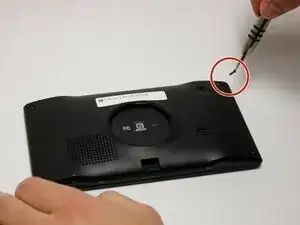

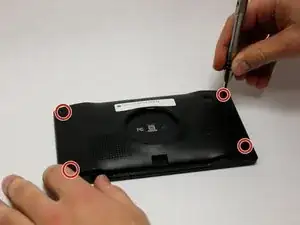

Используйте отвертку Torx T4 для удаления четырех винтов диаметром 6,35 мм, которые крепят заднюю крышку устройства.
Шаг 2

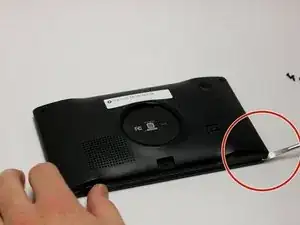

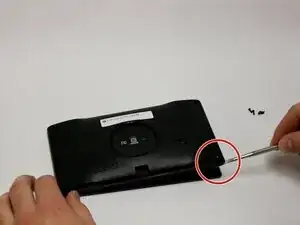

Снимите заднюю панель с помощью металлической лопатки.
Металлическая лопатка может повредить внутренние компоненты.
Переверните устройство экраном вверх и откройте устройство.
Шаг 3

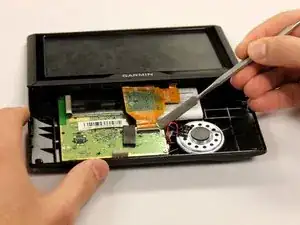

Используйте пластиковую лопатку, чтобы поднять белый зажим, удерживающий оранжевую ленту на материнской плате.

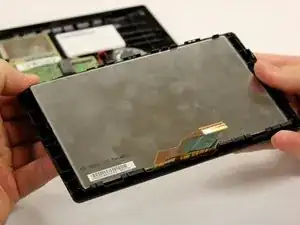

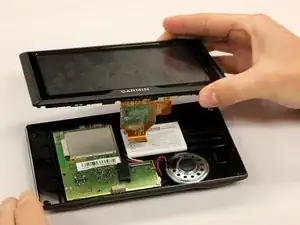

Поднимите экран и оранжевую ленту от материнской платы.
Металлическая лопатка на изображении не защищена от статического электричества. Используйте пластиковую лопатку вместо этого.
Шаг 4

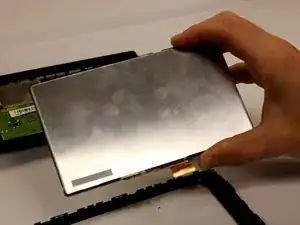

Осторожно отсоедините пластиковую рамку, окружающую экран.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
