Замена экрана Garmin DriveSmart 60 LMT
В этом руководстве мы проведём Вас через шаги по замене ЖК-экрана на Вашем Garmin DriveSmart 60 LMT. Со временем дисплей может треснуть, перестать реагировать или отображать искажённое изображение из‑за удара, попадания влаги или внутренней неисправности. Замена ЖК-экрана может восстановить полную работоспособность и читаемость устройства, что позволит сэкономить на покупке нового прибора. Перед началом убедитесь, что у Вас есть все необходимые инструменты и запасные части. Понадобятся точечные отвёртки, пластиковые лопатки для вскрытия, пинцет и новый совместимый блок ЖК-экрана. Также рекомендуется использовать антистатический браслет, чтобы не повредить внутренние компоненты устройства. Старайтесь не применять металлические инструменты вблизи экрана или платы, чтобы избежать царапин или короткого замыкания. Если устройство подвергалось воздействию влаги или дисплей полностью не отображает изображение, действуйте особенно осторожно.
Шаг 1
Используйте отвёртку T4 Torx, чтобы выкрутить четыре винта длиной 6,3 мм, фиксирующие заднюю крышку.
Шаг 2

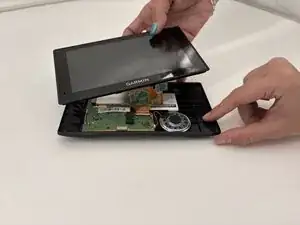

Вставьте пластиковый инструмент для вскрытия в шов между задней крышкой и шасси.
Поддевайте вокруг периметра, пока задняя крышка полностью не отщёлкнется.
Действуйте медленно и аккуратно, чтобы не повредить защёлки или корпус.

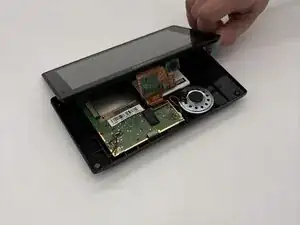

Снимите заднюю крышку.
Шаг 3

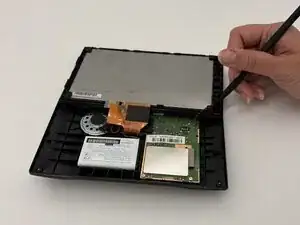

Используйте лопатку, чтобы аккуратно отсоединить чёрный и красный провода (ZIF-разъём) от гнезда на блоке экрана. Следите, чтобы не тянуть за провода и не повредить разъём.
Шаг 4
Осторожно подденьте белый зажим, чтобы освободить ZIF-разъём, представляющий собой оранжевую шлейфовую ленту, и аккуратно отщёлкните её из разъёма.
Не прилагайте чрезмерную силу, чтобы не повредить шлейф или зажим.
Шаг 5
С помощью пластиковой лопатки аккуратно отсоедините чёрный и красный провода (ZIF-разъём) от гнезда на блоке экрана. Следите, чтобы не тянуть за провода и не повредить разъём.
Шаг 6
Осторожно подденьте белый зажим, чтобы освободить ZIF-разъём, представляющий собой оранжевую шлейфовую ленту, и аккуратно отщёлкните её из разъёма.
Не прилагайте чрезмерную силу, чтобы не повредить шлейф или зажим.
Шаг 7

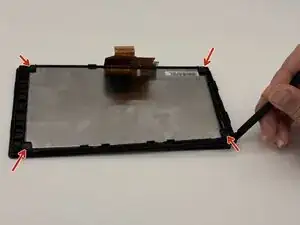

Аккуратно отщёлкните рамку вокруг ЖК-экрана с помощью лопатки. Снимите четыре скобы, расположенные в каждом углу задней части экрана. Осторожно переверните экран и используйте лопатку, чтобы поддеть его спереди, при этом следите, чтобы не треснуть и не согнуть экран.
Избегайте давления непосредственно на поверхность экрана.
Не используйте металлические инструменты.
Заключение
Для сборки Garmin DriveSmart 60 LMT выполните шаги в обратном порядке. Убедитесь, что все соединения надёжно закреплены и компоненты правильно выровнены перед включением устройства.
Перевод руководства с ifixit.com
