Замена аккумулятора Garmin Edge 530
Это руководство покажет, как получить доступ, снять и заменить аккумулятор устройства Garmin Edge 530.
Замена аккумулятора может понадобиться, если устройство не включается или было повреждено. Перед заменой аккумулятора убедитесь, что экран работает правильно.
Garmin Edge 530 работает от литий-ионного аккумулятора. Данный аккумулятор может поставляться как отдельная деталь или уже установленной в заднюю крышку. Если приобретённый вами компонент включает заднюю крышку, следует воспользоваться руководством по её замене для получения дополнительных инструкций.
В ходе выполнения инструкции вам потребуется поддеть стеклянную панель металлической лопаткой. Важно учитывать опасность разрушения стекла при отделении экрана от задней крышки. После выполнения этого шага используйте инструменты, защищённые от статического электричества, чтобы избежать повреждения остальных частей устройства и защитить его от электростатических разрядов.
Проткнутый аккумулятор может загореться. Если аккумулятор вздут, обращайтесь с ним с особой осторожностью.
Перед началом работы выключите устройство и отключите его от всех внешних источников питания.
Шаг 1

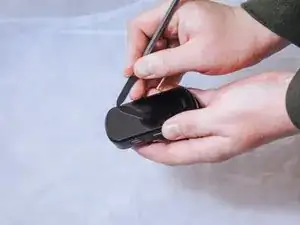

Вставьте металлическую лопатку между экраном устройства и задней крышкой.
Начните поддевать по периметру, отделяя экран от задней крышки.
Шаг 2

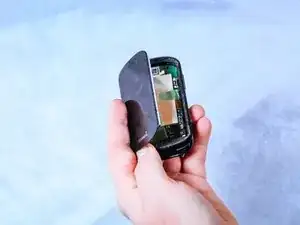

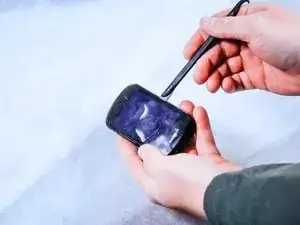

Используйте нейлоновую лопатку с зубцом, чтобы поднять край экрана и начать отделять его от задней крышки.
При снятии экрана существует риск повреждения стекла и получения травм. Выполняйте операцию осторожно.
Шаг 3

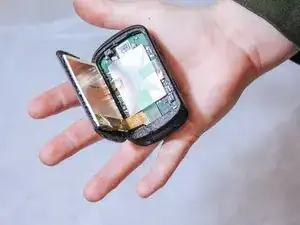

Отклейте ленту, фиксирующую оранжевые ленточные кабели, с помощью нейлоновой лопатки с зубцом.
Шаг 4

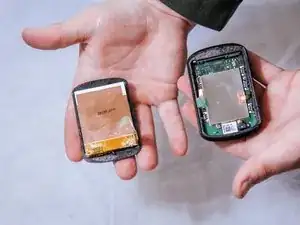

Полностью отделяйте экран от задней крышки, отсоединив оранжевые ленточные кабели.
При установке нового ЖК-экрана подключите оранжевые ленточные кабели к исходному разъёму.
Шаг 5

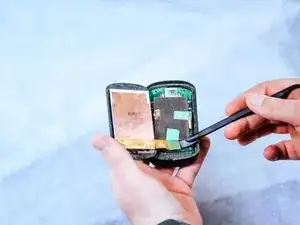

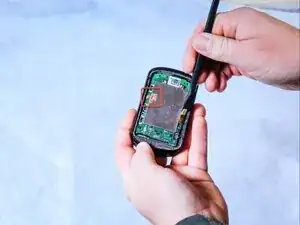

Отсоедините разъём с защёлкой от материнской платы с помощью нейлоновой лопатки с зубцом.

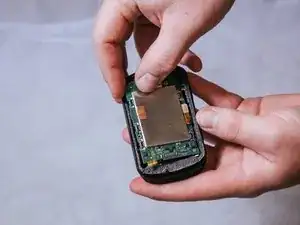

Аккуратно отклейте медную клейкую ленту, чтобы освободить оставшийся приклеенный кабель.
Шаг 6

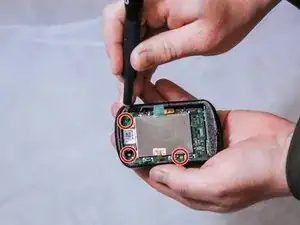

Открутите три винта длиной 6 мм, соединяющих материнскую плату с задней панелью, с помощью отвёртки T5 Torx.
Шаг 7

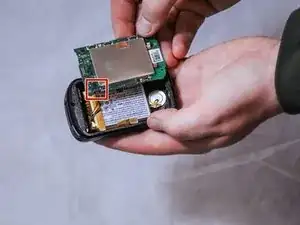

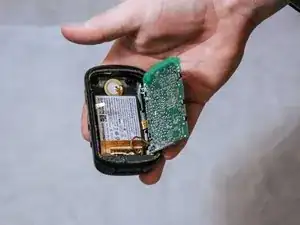

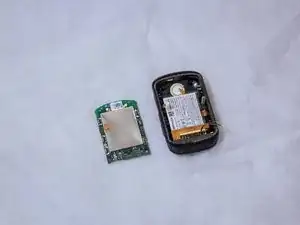

Извлеките материнскую плату из задней крышки.
Вы снимете кабельную сборку на следующем шаге.
Шаг 8

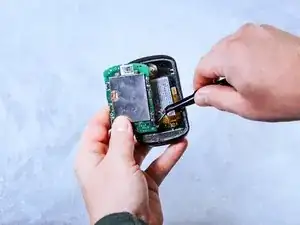

Используя пинцет с наклонными щипцами, извлеките кабельную сборку, соединяющую материнскую плату с аккумулятором, потянув её из отсека.
Теперь материнская плата и отсек отделены друг от друга.
Шаг 9

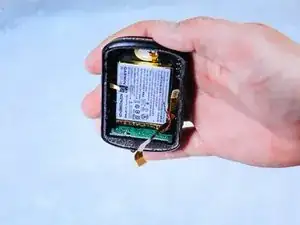

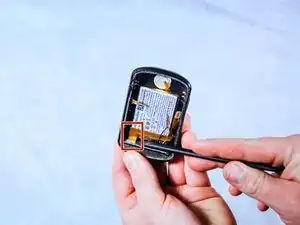

Используйте нейлоновую лопатку с зубцом, чтобы поддеть оранжевый ленточный кабель, соединяющий аккумулятор с портом зарядки.
Полностью отсоедините оранжевый ленточный кабель от порта зарядки.
Шаг 10

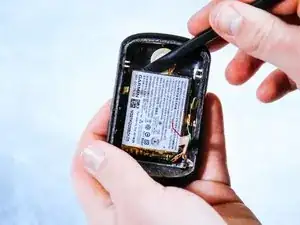

Используйте нейлоновую лопатку с зубцом, чтобы отклеить аккумулятор от клейкой ленты, удерживающей его в задней крышке.
Аккуратно подденьте края аккумулятора.

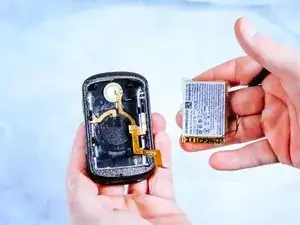

Когда клейкая лента отойдёт от аккумулятора, аккуратно извлеките его из задней крышки.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
