Замена аккумулятора Garmin DriveSmart 60 LMT
Со временем внутренний аккумулятор вашего Garmin DriveSmart 60 LMT может терять способность удерживать заряд, что приводит к сокращению времени работы или необходимости постоянного подключения к источнику питания. Замена аккумулятора может восстановить портативность и надежность устройства. В этом руководстве вы узнаете, как безопасно извлечь старый аккумулятор и установить новый. Перед началом убедитесь, что у вас чистое, хорошо освещённое рабочее место и необходимые инструменты, такие как пластиковая лопатка, набор маленьких отверток и запасной аккумулятор. Работайте осторожно с внутренними разъёмами и кабелями, чтобы не повредить их в процессе.
Шаг 1

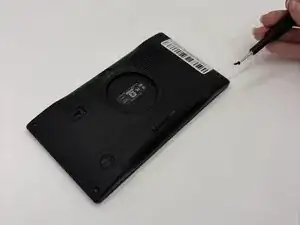

Используйте отвертку Torx T4, чтобы выкрутить четыре винта длиной 6,3 мм, фиксирующие заднюю крышку.
Шаг 2

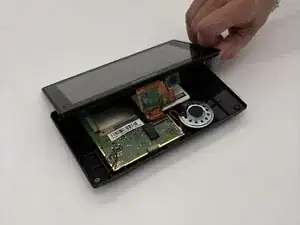

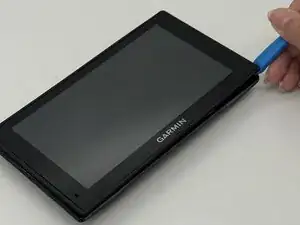

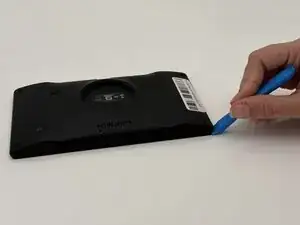

Вставьте пластиковый инструмент для раскрытия в шов между задней крышкой и шасси.
Подденьте по периметру, пока задняя крышка полностью не отпадёт.
Работайте медленно и аккуратно, чтобы не повредить защёлки или корпус.

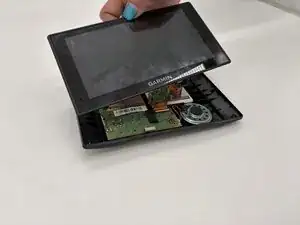

Снимите заднюю крышку.
Шаг 3

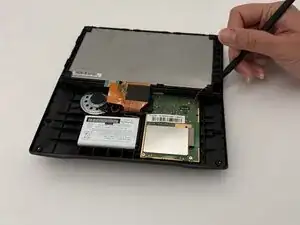

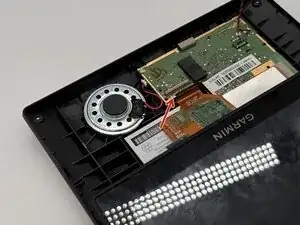

С помощью лопатки аккуратно отсоедините чёрный и красный провода (ZIF-разъём) от гнезда на сборке дисплея. Следите, чтобы не тянуть за провода и не повредить разъём.
Шаг 4

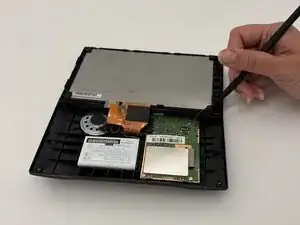

Осторожно приподнимите белый фиксатор, чтобы освободить ZIF-разъём, который представляет собой оранжевый ленточный кабель, и аккуратно отсоедините его от разъёма.
Не прикладывайте чрезмерную силу, чтобы не повредить ленточный кабель или фиксатор.
Шаг 5
Используя пластиковую лопатку, аккуратно отсоедините чёрный и красный провода (ZIF-разъём) от гнезда на сборке дисплея. Следите, чтобы не тянуть за провода и не повредить разъём.
Шаг 6
Осторожно приподнимите белый фиксатор, чтобы освободить ZIF-разъём, который представляет собой оранжевый ленточный кабель, и аккуратно отсоедините его от разъёма.
Не прикладывайте чрезмерную силу, чтобы не повредить ленточный кабель или фиксатор.
Шаг 7

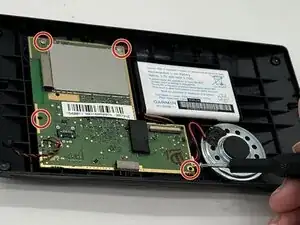

Открутите четыре винта Phillips длиной 5 мм и приподнимите материнскую плату.
Будьте внимательны и не откручивайте и не поднимайте слишком сильно, так как это легко может привести к повреждению.
Шаг 8

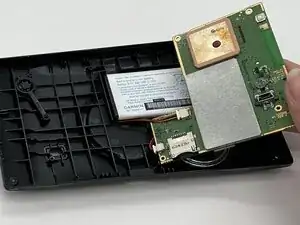

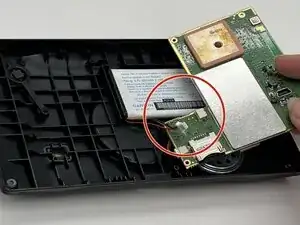

Переверните материнскую плату вправо и затем осторожно отсоедините разъём аккумулятора.
Шаг 9

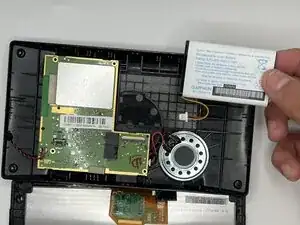

Поместите инструмент для раскрытия под один из углов аккумулятора и медленно приподнимите компонент аккумулятора, чтобы извлечь его из устройства.
Заключение
Для обратной сборки устройства выполните перечисленные шаги в обратном порядке.
Для оптимальной работы после завершения руководства откалибруйте только что установленный аккумулятор.
Утилизируйте электронный мусор в пункте приёма, сертифицированном по стандарту R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу Answers.
