Замена задней крышки Garmin Edge 530
Используйте это руководство для снятия и установки задней крышки Garmin Edge 530. Задняя крышка — это защитное покрытие, закрывающее всю внутреннюю аппаратную часть Garmin Edge 530. Снятие крышки — ключевой шаг для доступа к остальным компонентам устройства. Доступ к задней крышке позволяет заменить любую внутреннюю деталь. Аналогично, установка задней крышки требует снятия всех внутренних компонентов. Выполняйте эту работу только если уверены в своей способности проявлять терпение и осторожность при снятии и установке деталей.
Заднюю крышку может потребоваться заменить, если она треснула или повреждена. Повреждение задней крышки может ограничить возможность крепления устройства Garmin Edge 530, что снижает его работоспособность.
В этом руководстве вам потребуется поддеть передний экран металлической лопаткой. Важно учитывать риск повреждения стекла при отрыве экрана от задней крышки. После этого шага используйте ESD-безопасные инструменты, чтобы избежать повреждения остальной части устройства и защитить его от электростатического разряда.
Шаг 1
Вставьте металлическую лопатку между краем экрана устройства и задней крышкой.
Начните поддевать по периметру между экраном устройства и задней крышкой.
Шаг 2
Используйте нейлоновую лопатку-гальберду, чтобы приподнять край экрана и начать отделение его от задней крышки.
Снятие экрана может привести к растрескиванию стекла и получить травму. Делайте это осторожно.
Шаг 3
Отогните ленту, удерживающую оранжевые шлейфы, нейлоновой лопаткой-гальбердой.
Шаг 4
Полностью отсоедините экран от задней крышки, отключив оранжевые шлейфы.
Убедитесь, что вы подсоединяете оранжевые шлейфы нового ЖК-экрана в исходное место крепления.
Шаг 5
Отсоедините пресс-фит соединитель от платы, используя нейлоновую лопатку-гальберду.
Осторожно отогните медную клейкую ленту, чтобы освободить оставшийся соединительный кабель.
Шаг 6
Удалите три винта длиной 6 мм, соединяющие материнскую плату с задней панелью, используя отвертку T5 Torx.
Шаг 7
Выньте материнскую плату из задней крышки.
Вы удалите жгут проводов на следующем шаге.
Шаг 8
Снимите жгут проводов, соединяющий материнскую плату с аккумулятором, используя изогнутые пинцеты — вытащите его из отсека.
Теперь материнская плата и отсек разделены.

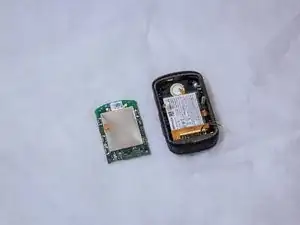

Шаг 9
На этом этапе вы успешно изолировали аккумулятор и заднюю крышку. Большинство комплектов замены задней крышки Garmin Edge 530 поставляются с аккумулятором. В этом случае просто соберите устройство с новой деталью, выполнив эту процедуру в обратном порядке.
Если ваша запасная часть поставляется без аккумулятора, обратитесь к руководству по замене аккумулятора, чтобы успешно снять и заменить батарею.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
