Замена материнской платы Garmin DriveSmart 60 LMT
В этой инструкции показано, как заменить материнскую плату в вашем Garmin DriveSmart 60 LMT при проблемах с питанием, зависаниях или полном отказе устройства при включении. Материнская плата — это основная плата, управляющая функциями GPS, поэтому её повреждение может привести к полной неработоспособности устройства. Перед началом убедитесь, что у вас есть подходящие инструменты и достаточно широкое чистое рабочее место. Тщательно следуйте каждому шагу, чтобы удалить старую материнскую плату и установить новую для успешного ремонта.
Шаг 1
Используйте отвертку T4 Torx, чтобы открутить четыре винта длиной 6,3 мм, фиксирующие заднюю крышку.
Шаг 2

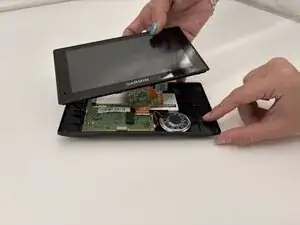

Вставьте пластиковый инструмент для отщёлкивания в зазор между задней крышкой и шасси.
Подденьте по периметру, пока задняя крышка полностью не освободится.
Работайте медленно и аккуратно, чтобы не повредить защёлки или корпус.

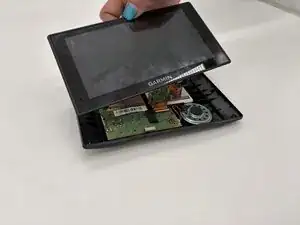

Снимите заднюю крышку.
Шаг 3

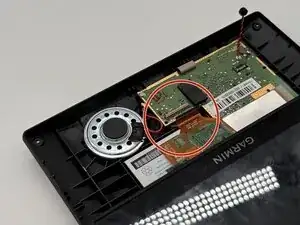

Используйте лопатку, чтобы аккуратно отсоединить чёрный и красный провода (разъём ZIF) от гнезда на сборке экрана. Следите, чтобы не тянуть за провода и не повредить разъём.
Шаг 4
Осторожно приподнимите белую защёлку, чтобы освободить разъём ZIF, представляющий собой оранжевый шлейф, и аккуратно отщёлкните его из разъёма.
Не применяйте чрезмерную силу, чтобы не повредить шлейф или защёлку.
Шаг 5
Используя пластиковую лопатку, аккуратно отсоедините чёрный и красный провода (разъём ZIF) от гнезда на сборке экрана. Следите, чтобы не тянуть за провода и не повредить разъём.
Шаг 6
Осторожно приподнимите белую защёлку, чтобы освободить оранжевый шлейф, и аккуратно отщёлкните его из разъёма.
Шаг 7

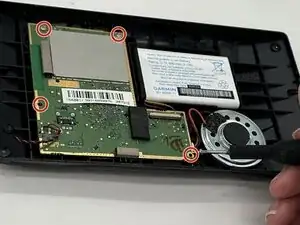

Удалите четыре винта с крестообразным шлицем длиной 5 мм, которые крепят материнскую плату.
Аккуратно приподнимите материнскую плату; следите, чтобы не натянуть подключенный аккумулятор.
Шаг 8

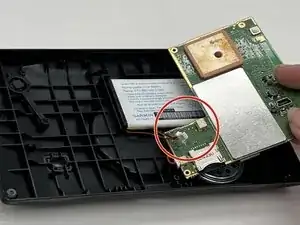

Переверните материнскую плату вправо и затем аккуратно отсоедините два набора проводов от аккумулятора.
Заключение
Для сборки устройства выполните вышеописанные шаги в обратном порядке.
Отнесите электронные отходы на переработку в пункт с сертификацией R2 или e-Stewards.
Ремонт не удался? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу Answers.
