Замена разъёма зарядки Garmin Edge 530
Используйте это руководство для замены USB-разъёма зарядки в Garmin Edge 530 (номер детали 010-02060-00).
USB-разъём служит для короткодистанционной цифровой передачи данных и подачи электрического питания по кабелю к устройствам, которым это требуется. USB-разъём позволяет зарядить Garmin Edge 530, а также подключиться к компьютеру для передачи данных о поездках. Разъём зарядки может потребовать замены, если Garmin Edge 530 не подключается к USB-кабелю или не заряжается.
В этом руководстве вам придётся отжать стеклянную панель с помощью металлической лопатки. Важно учитывать риск порчи стекла при отжатии экрана от задней крышки. После этого используйте инструменты, безопасные для ЭСД, чтобы избежать повреждений остальных компонентов устройства и защитить его от электростатического разряда.
Перед извлечением компонента разъёма зарядки необходимо вынуть аккумулятор. Проколотый аккумулятор может привести к пожару. Если аккумулятор вздут, с ним следует обращаться соответствующим образом.
Перед началом выключите устройство и отключите его от всех внешних источников питания.
Шаг 1
Вставьте металлическую лопатку между краем экрана устройства и задней крышкой.
Начните отжимать по периметру между экраном устройства и задней крышкой.
Шаг 2
Используйте нейлоновую лопатку-копьё, чтобы приподнять край экрана и начать отделять его от задней крышки.
Снятие экрана может привести к растрескиванию стекла и травмам. Действуйте аккуратно.
Шаг 3
Отслойте ленту, удерживающую оранжевые гибкие шлейфы, с помощью нейлоновой лопатки-копья.
Шаг 4
Полностью отсоедините экран от задней крышки, отключив оранжевые гибкие шлейфы.
Не забудьте при подключении нового ЖК-экрана подсоединить оранжевые шлейфы в исходные точки крепления.
Шаг 5
Отсоедините прижимной разъём от материнской платы с помощью нейлоновой лопатки-копья.
Осторожно отогните медную клейкую ленту, чтобы освободить оставшийся соединительный кабель.
Шаг 6

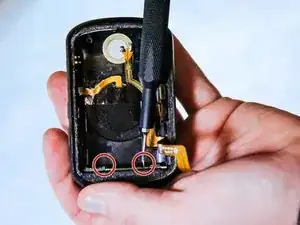

Снимите три винта 6 мм, соединяющие материнскую плату с задней панелью, с помощью отвертки Torx T5.
Шаг 7

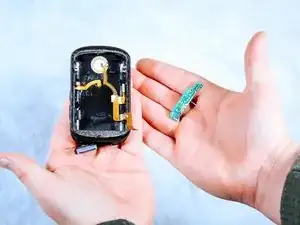

Извлеките материнскую плату из задней крышки.
Проволочный жгут будет удалён на следующем шаге.
Шаг 8

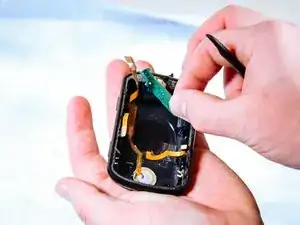

С помощью изогнутых пинцетов выньте проволочный жгут, соединяющий материнскую плату с аккумулятором, вытянув его из отсека.
Теперь материнская плата и отсек отделены.
Шаг 9
Используйте нейлоновую лопатку-копьё, чтобы приподнять оранжевый гибкий шлейф, соединяющий аккумулятор с разъёмом зарядки.
Полностью отсоедините оранжевый шлейф от разъёма зарядки.
Шаг 10

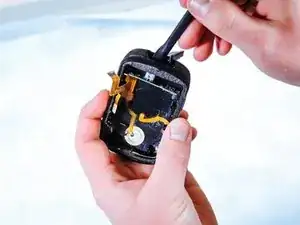

Используйте нейлоновую лопатку-копьё, чтобы оторвать аккумулятор от клея, фиксирующего его в заднем корпусе.
Осторожно приподнимайте края аккумулятора.
Когда клей отделится от аккумулятора, аккуратно выньте его из заднего корпуса.
Шаг 11
Держите GPS так, чтобы видеть разъём зарядки изнутри устройства.

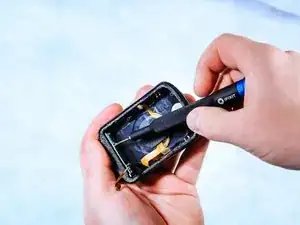

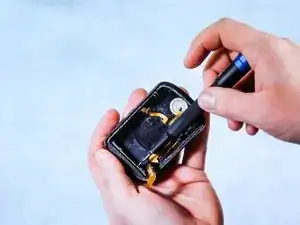

С помощью отвертки Torx T5 отверните два винта 6 мм, удерживающие разъём зарядки.
Шаг 12
Разожмите разъём зарядки и с помощью нейлоновой лопатки-копья протолкните разъём внутрь GPS, чтобы извлечь его.
Полностью выньте разъём зарядки из отсека.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
