Замена кнопки питания Garmin DriveSmart 60 LMT
В этом руководстве показано, как заменить кнопку питания на Garmin DriveSmart 60 LMT. Если устройство не включается, кнопка не реагирует при нажатии или кнопка имеет механические повреждения, её замена может восстановить нормальную работу. Процесс включает вскрытие устройства, отключение внутренних компонентов и установку новой кнопки питания. Работайте аккуратно и бережно, выполняя каждый шаг. Эти меры предосторожности помогут избежать повреждения экрана или материнской платы.
Шаг 1
Используйте отвертку Torx T4, чтобы выкрутить четыре винта длиной 6,3 мм, фиксирующие заднюю крышку.
Шаг 2

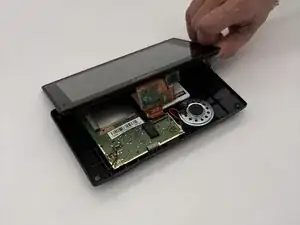

Вставьте пластиковый инструмент для открытия в зазор между задней крышкой и корпусом.
Поддев по периметру, постепенно отогните защёлки, пока задняя крышка полностью не отойдёт.
Действуйте медленно и аккуратно, чтобы не повредить защёлки или корпус.

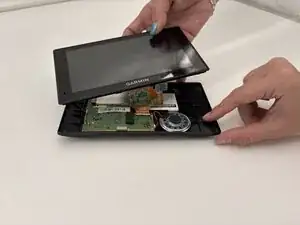

Снимите заднюю крышку.
Шаг 3

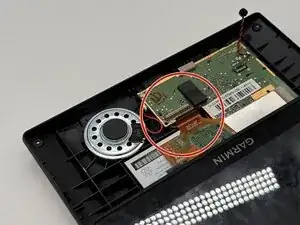

Используя медиатор, аккуратно отсоедините чёрный и красный провода (ZIF-разъём) от гнезда на сборке экрана. Следите, чтобы не тянуть за провода и не повредить разъём.
Шаг 4

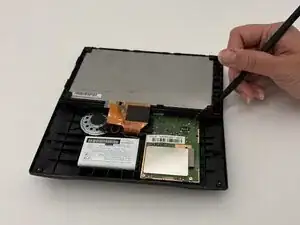

Осторожно приподнимите белую зажимную планку, чтобы освободить ZIF-разъём с оранжевым шлейфом, и аккуратно отщёлкните его из разъёма.
Избегайте применения чрезмерной силы, чтобы не повредить шлейф или зажим.
Шаг 5
С помощью пластикового медиатора аккуратно отсоедините чёрный и красный провода (ZIF-разъём) от гнезда на сборке экрана. Следите, чтобы не тянуть за провода и не повредить разъём.
Шаг 6
Осторожно приподнимите белую зажимную планку, чтобы освободить ZIF-разъём с оранжевым шлейфом, и аккуратно отщёлкните его из разъёма.
Избегайте применения чрезмерной силы, чтобы не повредить шлейф или зажим.
Шаг 7

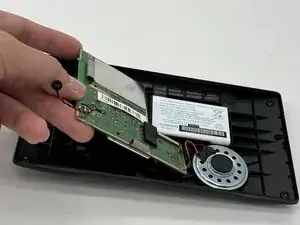

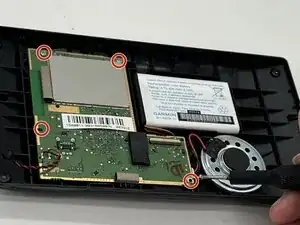

Открутите четыре 5 мм винта с крестообразным шлицем и аккуратно приподнимите материнскую плату.
Будьте осторожны при выкручивании и снятии материнской платы, чтобы не повредить устройство.
Шаг 8

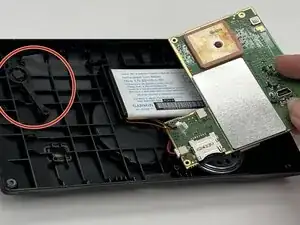

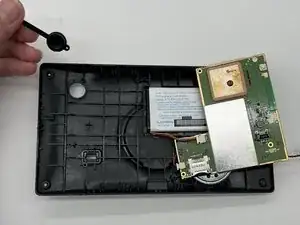

Снимите кнопку питания.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
