Замена задней крышки Garmin Edge 830
Если вы открыли это руководство, значит у вас возникли проблемы с креплением Garmin Edge 830 к соответствующему держателю. Лучшее решение — заменить заднюю крышку. Для этого нужно полностью разобрать устройство. Это может показаться трудоёмким, но мы приложили все необходимые шаги, которые позволят вам завершить работу в короткие сроки. Следите за всеми деталями/винтами в процессе.
Шаг 1
Разогрейте iOpener в микроволновой печи примерно 30 секунд. Затем поместите его на экран и оставьте на примерно 2 минуты.
Повторите этот процесс ещё раз, чтобы клей окончательно размягчился.
Альтернатива: используйте тепловую пушку или фен для нагрева клея.
Шаг 2
Используйте инструмент Jimmy, чтобы прорезать клей по краям экрана и разорвать герметичное соединение.
Шаг 3
Используйте пластиковый инструмент iFixit для открытия экрана.
Шаг 4
Снимите коричневую медную ленту с гибким плоским кабелем (FPC), если она не зажата. Снятие медной ленты необходимо, другого способа я не нашёл. Старайтесь снимать ленту как можно аккуратнее, чтобы иметь возможность использовать её повторно.
Также удалите зелёную ленту с помощью изогнутых пинцетов и затем во втором шаге отщёлкните FPC от платы.
Шаг 5
Открутите три винта 1 мм по периметру материнской платы.
При откручивании второго винта с платы также отделится датчик освещённости.
Шаг 6

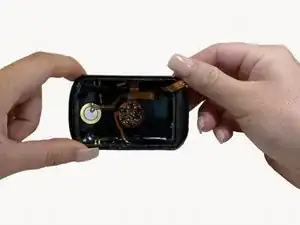

Используйте обратный пинцет, аккуратно потяните серебристый корпус поверх материнской платы, чтобы снять его с задней крышки.
Альтернатива: используйте пластиковую карту между платой и крышкой.
Шаг 7
Найдите разъём проводов на материнской плате. Медленно освободите провода, аккуратно потянув тупыми пинцетами.
Шаг 8
Используйте лопаточку-halberd, чтобы приподнять и извлечь аккумулятор из задней крышки.
Шаг 9
После выполнения всех предыдущих шагов у вас останется только задняя крышка.
Заключение
Чтобы собрать устройство обратно, выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
