Замена материнской платы Garmin Drive 60LM
Для замены материнской платы в вашем устройстве вам потребуются отвертка Torx T4, металлическая лопатка и запасная материнская плата. Убедитесь, что у вас достаточно большое рабочее пространство, чтобы избежать неправильного обращения или повреждения компонентов устройства.
Шаг 1

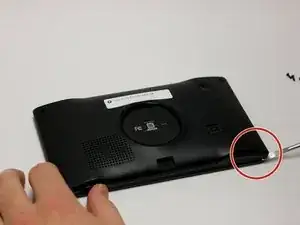

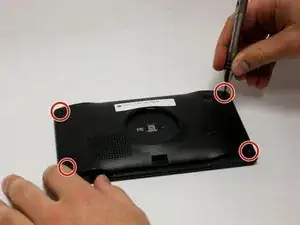

Используя отвертку Torx T4, выкрутите все четыре винта (1/4 дюйма, 6,35 мм) с задней панели устройства.
Шаг 2

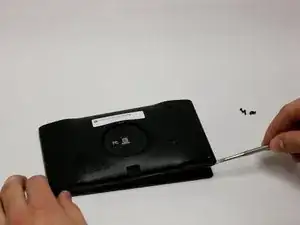

Снимите заднюю панель с помощью металлической лопатки.
Металлическая лопатка может повредить внутренние компоненты.

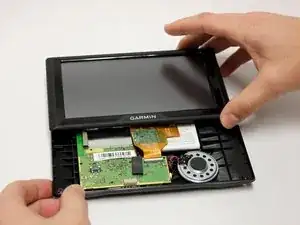

Переверните устройство экраном вверх и откройте корпус.
Шаг 3

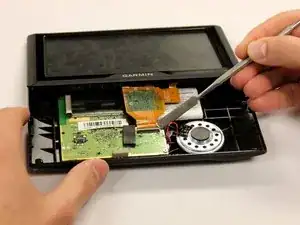

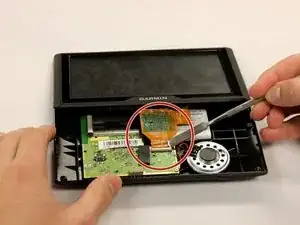

Используйте пластиковую лопатку, чтобы отжать белый зажим, удерживающий оранжевую плоскую шлейфовую ленту на материнской плате.
Отведите экран и оранжевую ленту от материнской платы.
Показанная металлическая лопатка не защищает от статического электричества. Используйте пластиковую лопатку.
Шаг 4

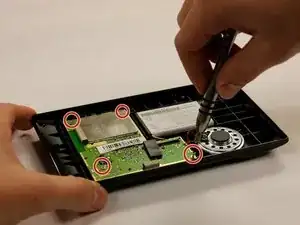

Используя отвертку Torx T4, выкрутите четыре винта (1/2 см, 5 мм) с материнской платы.

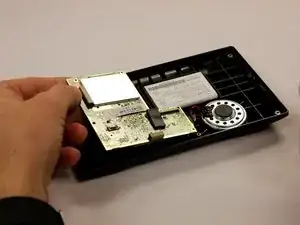

Затем аккуратно поднимите материнскую плату из гнезда.
Шаг 5

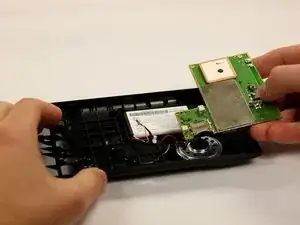

Переверните материнскую плату вправо.

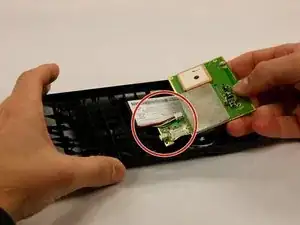

Затем аккуратно отсоедините двумя пальцами два комплекта проводов, подключённых к аккумулятору и динамику.
Снимите материнскую плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
