Замена динамика Garmin Drive 50 LM
Если у Вас недавно возникли проблемы с динамиком на Garmin Drive 50LM, выполните это руководство до конца, чтобы узнать, как снять и заменить динамик. Перед началом убедитесь, что устройство не отключено звуком и у Вас есть необходимые инструменты для безопасной разборки. Всегда выключайте устройство и убедитесь, что оно не подключено к источнику питания перед разборкой. Важно отслеживать все снятые детали, чтобы затем правильно собрать устройство.
К концу этого руководства Вы узнаете, как безопасно снять и заменить неисправный динамик на Garmin Drive 50LM.
Шаг 1

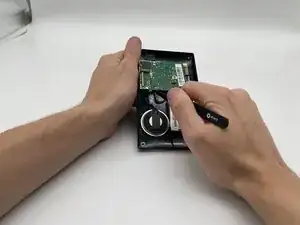

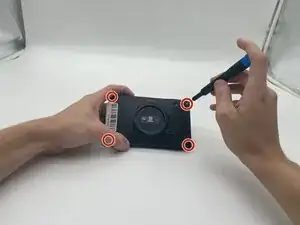

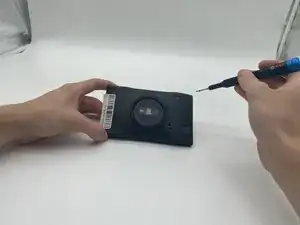

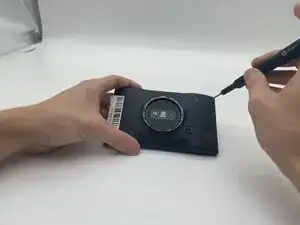

Используйте отвертку Torx T5, чтобы открутить четыре винта длиной 9 мм, фиксирующие корпус.
Шаг 2

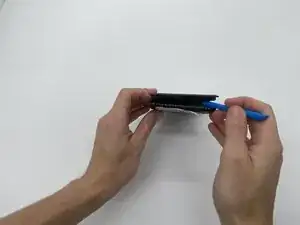

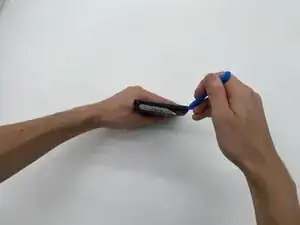

Вставьте инструмент для открытия в шов между корпусом и шасси.
Подденьте по периметру устройства, пока корпус не отщелкнется.
Рекомендуется сначала работать вдоль длины устройства, затем по ширине.
Шаг 3

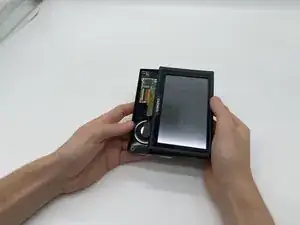

После открытия положите экран со смещением, чтобы видеть жёлтый кабель.
Шаг 4

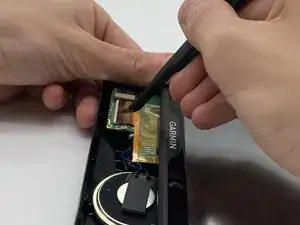

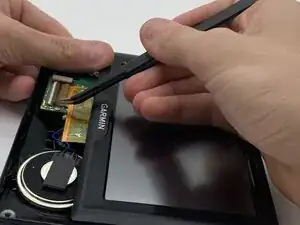

Пинцетом отогните коричневую фиксирующую защёлку, чтобы освободить шлейф.
Аккуратно отсоедините жёлтый шлейф.
Шаг 5

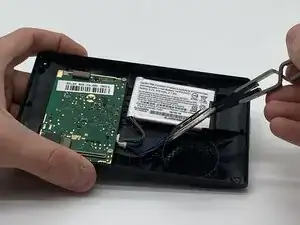

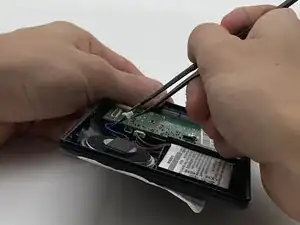

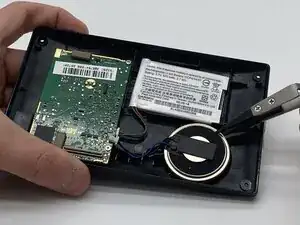

Аккуратно потяните синий провод слева от платы пинцетом, пока он не отсоединится.
Шаг 6
Когда динамик отсоединён, аккуратно потяните его, пока он не выйдет из корпуса.
Динамик приклеен к корпусу, поэтому при касании он может быть липким.
Заключение
Для повторной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
