Замена экрана Garmin Drive 50 LM

Электроника

Если экран вашего Garmin Drive 50 LM мигает, поврежден или неисправен, возможно, экран нуждается в замене. Прежде чем совершать полную замену, может быть, что шнур, соединяющий его с материнской платой, ослаб. Пожалуйста, выполните следующие шаги и проверьте, ослаблен ли данный шнур, прежде чем покупать новый экран для вашего устройства. Не забывайте всегда отключать устройство от питания и убедитесь, что оно не подключено, прежде чем разбирать его. Убедитесь, что при разборке устройства вы не потеряете ни одну деталь, так как все они понадобятся для сборки устройства обратно. С Garmin Drive 50 LM вы можете загрузить последние обновления карт и программного обеспечения для вашего устройства.

Следуя этому руководству и принимая необходимые меры предосторожности для ремонта детали, вы сможете успешно заменить экран Garmin Drive 50LM.

Шаг 1

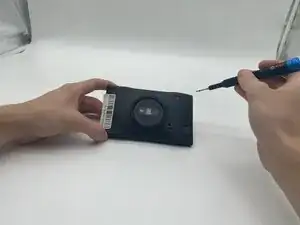

Переверните устройство на его заднюю часть.

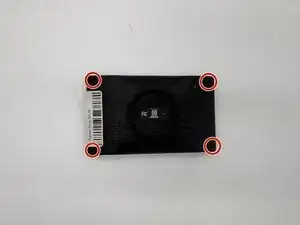

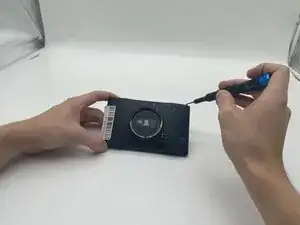

Используйте отвертку Torx T5, чтобы удалить четыре винта по 5,8 мм, как показано выше.

Шаг 2

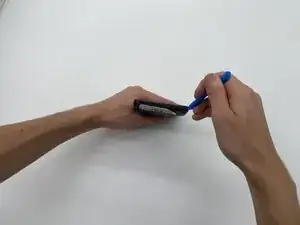

Вставьте инструмент для открывания в шов между корпусом и шасси. Подденьте угол экрана и двигайтесь вниз по длине устройства.

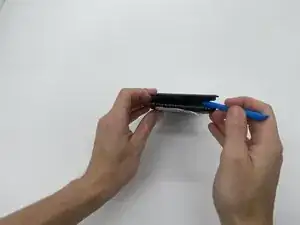

Повторите то же самое для всех остальных сторон устройства, пока оно не выйдет из корпуса.

Шаг 3

Осторожно положите сторону с экраном вниз.

Будьте осторожны, чтобы не порвать оранжевый шнур, соединяющий экран с материнской платой.

Шаг 4

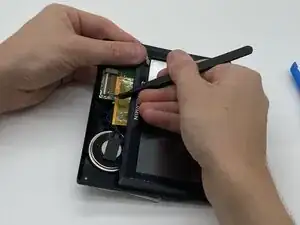

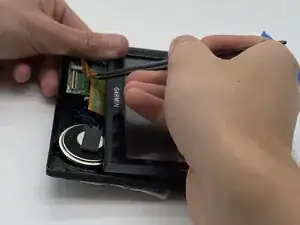

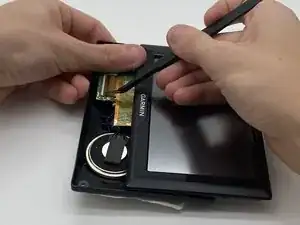

Найдите коричневый защелку, фиксирующую оранжевый шнур на материнской плате, и с помощью пинцета поднимите защелку.

Осторожно вытащите оранжевый шнур из материнской платы.

Шаг 5

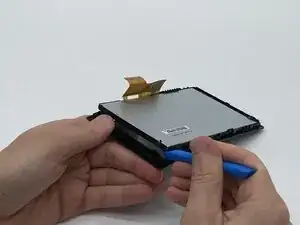

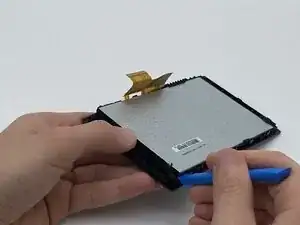

С помощью вашего инструмента для открывания выдавите оригинальный экран из корпуса.

Вы должны услышать четыре щелчка, по одному от каждого зажима, удерживающего экран на месте.

Шаг 6

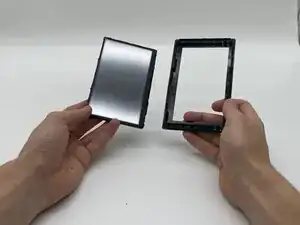

Замените поврежденный или неисправный экран на новый.
