Замена задней панели iPod 5-го поколения (Video)

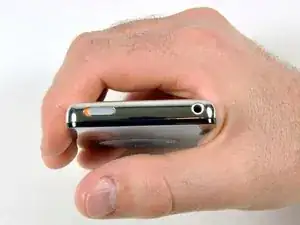

Перед вскрытием iPod убедитесь, что переключатель блокировки находится в заблокированном положении. Ползунок должен быть полностью справа, если iPod расположен перед Вами экраном вниз.

Открывать iPod может быть сложно. Не расстраивайтесь, если потребуется несколько попыток, прежде чем корпус откроется.

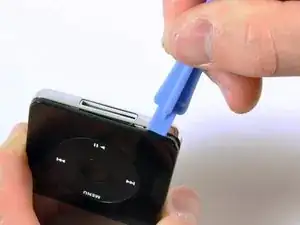

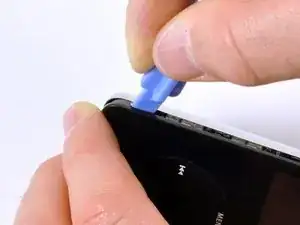

Освободите первую защёлку внизу iPod с помощью инструмента для открывания iPod. Край инструмента должен быть направлен к металлической задней панели, чтобы не поцарапать пластиковую переднюю панель.

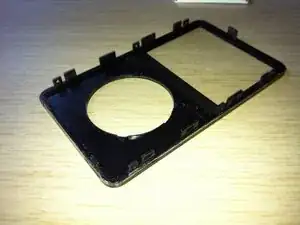

Используйте это фото ОТКРЫТОГО iPod для ориентира, чтобы найти места расположения удерживающих защёлок — по 4 с каждой стороны, одна сверху и две снизу. Это сэкономит много сил и поможет избежать царапин на пластиковой крышке.

По каждой стороне iPod расположены четыре удерживающие защёлки. Инструмент для открывания iPod будет использоваться для отделения пластиковой передней части от металлической задней.

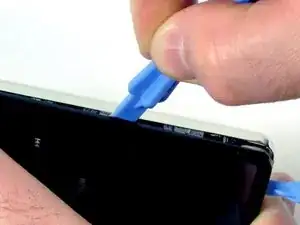

Вставьте инструмент для открывания iPod в левую сторону корпуса, направив край инструмента к металлической задней панели.

Небольшая медиатор-пластина может значительно помочь при открывании iPod. Просто вставьте её и проведите по периметру корпуса, чтобы освободить защёлки и упростить процесс.

Осторожно увеличьте существующий зазор, покачивая инструмент для открывания и сдвигая его влево.

Продолжайте до тех пор, пока вся боковая часть iPod не станет свободной.

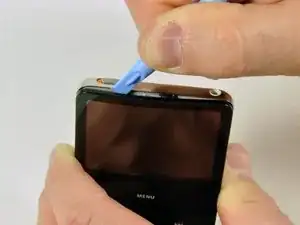

Затем можно вставить инструмент для открывания iPod справа от кнопки Hold. Действуйте очень осторожно при вставке инструмента, так как дисплей очень хрупкий.

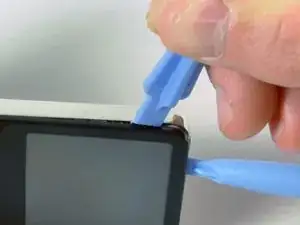

Осторожно проведите инструментом для открывания по верхней части дисплея, следя за освобождением удерживающих защёлок.

Другие стороны iPod должны теперь легко отстать. Если этого не происходит, используйте инструменты для открывания iPod на правой стороне так же, как на левой.

Отделите переднюю часть iPod от задней примерно на дюйм (или пару сантиметров).

Корпус iPod теперь открыт, но не разделяйте обе половины полностью — две ленточные шлейфы всё ещё соединяют заднюю панель с остальной частью iPod.

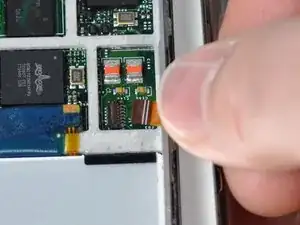

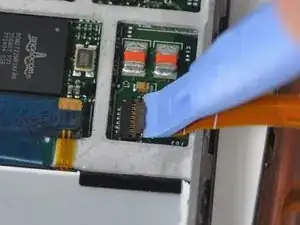

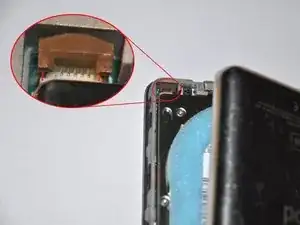

Используйте наклонные пинцеты или инструмент для открывания iPod, чтобы поднять вверх коричневый фиксатор разъёма, удерживающий оранжевый ленточный кабель аккумулятора. Убедитесь, что тянете с обеих сторон фиксатора. Нужно приподнять коричневый фиксатор всего на 1–2 мм, чтобы освободить кабель. Не поднимайте выше и не снимайте фиксатор, иначе Вы можете вытащить вместе с ним белый разъём!

Не поднимайте слишком высоко, иначе Вы можете вытащить разъём батареи с логической платы.

Поднимайте коричневый фиксатор строго вверх. Разъём хрупкий и сломается, если его случайно сместить в сторону. У разъёма есть защёлки внизу, которые удерживают кабель на месте. Как только одна из защёлок сломается, возникнут трудности с установкой кабеля обратно. Если он сломается, вставьте кабель в паз и затем защёлкните коричневый держатель на место, чтобы кабель не выскальзывал.

Удалите кабель из разъёма.

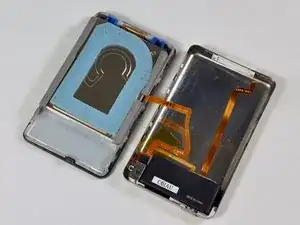

Теперь у Вас должен оставаться один оранжевый ленточный кабель, всё ещё соединяющий переднюю крышку с задней.

На этом этапе Вы можете снять и заменить синие резиновые буферы, либо продолжить разделять корпус.

Разделение корпуса не обязательно для замены аккумулятора, но может облегчить процесс замены. Оно требует снятия дополнительного кабеля с риском повреждения при демонтаже.

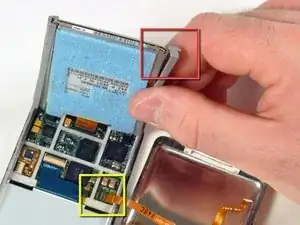

Поднимите жёсткий диск, чтобы открыть разъём ленточного кабеля для разъёма наушников (обозначен жёлтой рамкой).

Если буферы жёсткого диска отстают, убедитесь, что при установке они находятся с вырезом, как показано на фото.

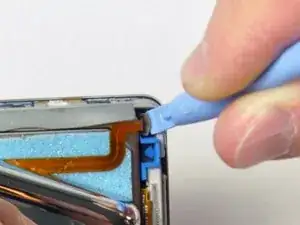

С помощью инструмента для открывания iPod аккуратно поднимите коричневую защёлку разъёма ленточного кабеля разъёма наушников. Защёлка повернётся вверх на 90 градусов, освобождая ленточный кабель.

Пальцами вытяните ленточный кабель разъёма наушников.

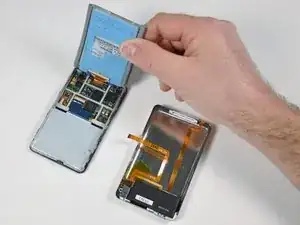

Передняя и задняя части iPod теперь должны быть полностью разделены.

Будьте осторожны, чтобы не повредить ленточные кабели наушников или аккумулятора при выполнении этого шага.

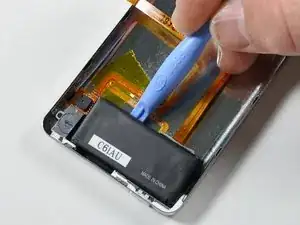

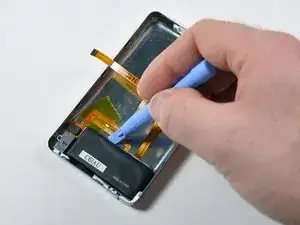

Вставьте инструмент для открывания iPod между металлическим корпусом и аккумулятором в месте, показанном на фото.

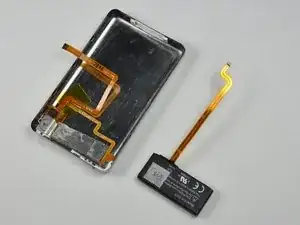

Осторожно покачивайте инструмент, продвигая его между аккумулятором и задней панелью. Клей, удерживающий батарею, должен ослабнуть, позволяя извлечь аккумулятор из задней панели.

Будьте очень осторожны при выполнении этого шага, так как оранжевые ленточные кабели легко ломаются.

Отклейте ленту, удерживающую ленточные кабели на месте.

Снимите два чёрных винта с крестообразным шлицем, которые крепят разъём наушников к нижней части корпуса.

Удалите следующие два винта:

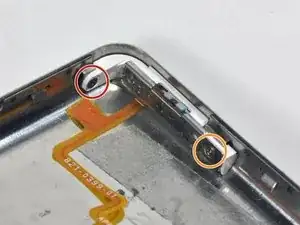

Один чёрный винт с крестообразным шлицем, закрепляющий выключатель блокировки возле угла iPod.

Один серебристый винт с крестообразным шлицем, закрепляющий другую сторону выключателя блокировки.

Примечание: При повторной сборке iPod немного белого клея Elmer на кончике отвертки помогает удерживать эти маленькие винты на отвертке, облегчая их ввинчивание.

Поднимите выключатель блокировки, освободив его из корпуса на задней панели.

Выдвиньте разъём для наушников из посадочного места на задней панели.

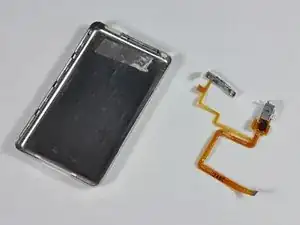

Подденьте узел разъёма для наушников и выключателя блокировки и извлеките его из iPod.

Если вы снимаете выключатель блокировки и разъём для наушников, чтобы заменить заднюю панель, на этом можно остановиться.

Если в комплекте с заменяемым разъёмом для наушников идёт белая пластиковая часть выключателя блокировки, просто установите разъём обратно. Если у вашей запасной детали отсутствует пластиковая часть выключателя блокировки, выполните следующие шаги, чтобы перенести пластиковый выключатель на новый разъём.

Если вы просто пытаетесь снять заднюю панель, вы можете пропустить Шаги 15 и 16.

Удалите один винт с крестообразным шлицем, расположенный ближе всего к выключателю блокировки. Примечание: возможно вы обнаружите клей, удерживающий заднюю часть винта на месте.

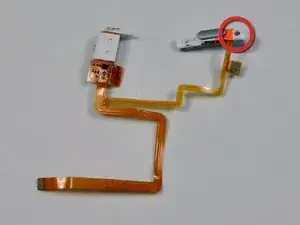

Отведите пластиковую часть выключателя блокировки от оранжевой ленточной шлейфовой ленты.

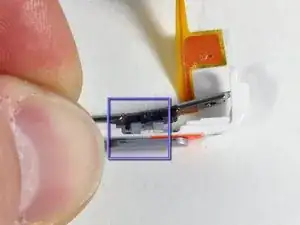

Убедитесь, что чёрный выступ совмещён с серым ползунком при повторной сборке выключателя (см. изображение 2).

Используйте маленький инструмент для вскрытия iPod, чтобы аккуратно отлепить оранжевую ленточную шлейфовую ленту с прикреплённым чёрным выключателем блокировки от металлической подложки.

При установке запасного выключателя блокировки убедитесь, что два маленьких штырька на задней стороне выключателя совмещены с двумя отверстиями в металлической подложке.

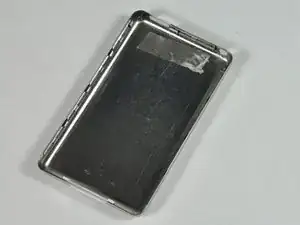

Теперь вы можете установить заднюю панель iPod.
