Замена дисплея iPod Classic

Apple спроектировала новые iPod таким образом, что разобрать их без повреждения основных компонентов крайне сложно. Из-за металлической передней панели, металлического корпуса и 13 (именно 13) металлических защёлок, удерживающих корпус, этот iPod является одним из самых сложных в разборке.

Действуйте осторожно и с учётом риска нанесения iPod повреждений, значительно ухудшающих его текущее состояние. Кроме того, во время установки может потребоваться несколько дополнительных пластиковых инструментов для вскрытия, так как они легко ломаются при открытии iPod. Удачи!

Перед тем как открыть iPod, убедитесь, что переключатель блокировки находится в положении блокировки.

Открыть этот iPod непросто. Не теряйте настойчивость, если с первого раза не получится. Обратите внимание на угол наклона наконечника пластикового инструмента для вскрытия при его вставлении в iPod. По возможности угол должен быть максимально вертикальным, но при этом инструмент должен свободно проходить край задней панели.

Вставьте пластиковый инструмент для вскрытия в зазор между передней и задней частью iPod.

Вставьте второй пластиковый инструмент для вскрытия в щель между передней и задней частью iPod, оставив между двумя инструментами расстояние не менее 1,5 дюйма.

Под углом аккуратно вставьте шпатель на глубину около 1/8 дюйма в щель между двумя инструментами для вскрытия.

Вдоль внутренней стороны задней панели проходят тонкие металлические направляющие, поэтому будьте особенно осторожны при вставлении шпателя.

Когда шпатель преодолеет выступ задней панели, поверните его так, чтобы он оказался в вертикальном положении, и аккуратно, но уверенно покачивающими движениями продвиньте прямо вниз в зазор между инструментами для вскрытия.

Нажмите пальцами на заднюю панель позади шпателя, чтобы минимизировать изгиб. Медленно изгибайте шпатель, как показано на изображении, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod освобождены.

Суть этого метода заключается не в том, чтобы вообще не изгибать заднюю панель, а в том, чтобы изогнуть её наиболее благоприятным образом, позволяя в дальнейшем легко восстановить форму. Поэтому любое изгибание боковых сторон задней панели должно отводить её край от корпуса iPod, а не выпирать наружу на изогнутой поверхности. Этот метод также позволяет максимально освободить боковые защёлки.

Извлеките шпатель из iPod и вставьте его ближе к углу устройства, используя тот же покачивающий метод, что и раньше.

Если возможно, не сгибайте угол задней панели.

Рядом с разъёмом для наушников вставьте пластиковый инструмент для вскрытия в щель между передней и задней частью iPod.

Вам может быть удобнее слегка согнуть шпатель вниз, чтобы увеличить зазор для инструмента, но обязательно следите, чтобы при этом не изгибался угол задней панели!

Осторожно вставьте металлическую лопатку в зазор около центра дисплея, образовавшийся при использовании пластикового инструмента для вскрытия.

В этом месте легко создать заметную вмятину на задней панели, которую трудно устранить. При освобождении защёлки постарайтесь, чтобы металлическая лопатка поворачивалась вокруг края задней панели, а не отгибала её наружу.

С помощью металлической лопатки освободите одну защёлку в верхней части iPod.

Рядом с другим верхним углом вставьте пластиковый инструмент для вскрытия в щель между передней и задней частью iPod.

С другой стороны вставьте пластиковый инструмент для вскрытия в щель между передней и задней частью iPod.

Может быть удобнее наклонить инструмент, вставленный в верхний угол, чтобы создать достаточный зазор.

Извлеките инструмент из верхнего угла и вставьте его в зазор между передней и задней частью iPod, оставив между двумя инструментами расстояние не менее 1,5 дюйма (как было сделано с другой стороны).

Под углом аккуратно вставьте шпатель на глубину около 1/8 дюйма в щель между двумя инструментами для вскрытия.

Как и ранее, вдоль внутренней стороны задней панели проходят тонкие металлические направляющие, поэтому будьте предельно аккуратны при вставлении шпателя.

Когда шпатель преодолеет выступ задней панели, установите его под вертикальным углом и аккуратно, но уверенно покачивающими движениями продвиньте прямо вниз в зазор между пластиковыми инструментами для вскрытия.

Нажимайте пальцами на заднюю панель позади шпателя, чтобы минимизировать изгиб. Легко изогните шпатель, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod освобождены.

Металлические защёлки в углах известны тем, что прочно удерживают переднюю панель. Чтобы открыть iPod, необходимо освободить эти защёлки.

Осторожно вставьте металлическую лопатку в область рядом с упрямой металлической защёлкой.

Аккуратными покачивающими движениями введите металлическую лопатку полностью внутрь задней панели.

Аккуратно начните освобождать защёлку от передней панели.

В этом месте легко создать заметную вмятину на задней панели, которую трудно устранить. При освобождении защёлки постарайтесь, чтобы металлическая лопатка поворачивалась вокруг края задней панели, а не отгибал её наружу.

Продолжайте поднимать переднюю панель лопаткой из металла, пока не освободится металлический фиксатор.

С задней панелью соединены два шлейфа. На следующем шаге будьте осторожны, чтобы не повредить их.

Удерживайте переднюю панель одной рукой, а заднюю — другой.

Глубоко вдохните!

Осторожно (ОЧЕНЬ ОСТОРОЖНО) отсоедините оставшиеся фиксаторы на задней панели, разводя верхние части передней и задней панелей в разные стороны (представьте, что нижняя часть iPod — это шарнир), при этом будьте предельно аккуратны, чтобы не повредить шлейфы, соединяющие обе половины.

Воспользуйтесь лопаткой, чтобы сдвинуть вверх фиксатор, удерживающий оранжевый шлейф батареи. Достаточно приподнять фиксирующую планку примерно на 2 мм, чтобы освободить кабель.

Выдвиньте оранжевый шлейф батареи из разъёма.

Поместите заднюю панель рядом с iPod, не натягивая оранжевый шлейф разъёма для наушников.

Поднимите жёсткий диск одной рукой, чтобы получить доступ к шлейфу разъёма для наушников, расположенному снизу.

Используйте лопатку, чтобы поднять пластиковую защёлку, фиксирующую шлейф разъёма для наушников. Защёлка повернётся вверх на 90 градусов и освободит шлейф.

Выдвиньте оранжевый шлейф разъёма для наушников из разъёма.

Задняя панель теперь полностью отделена от iPod.

Теперь нужно устранить повреждения, возникшие при разборке внутренних частей iPod Classic! С высокой вероятностью хотя бы один из металлических фиксаторов на нижнем корпусе оказался загнут вверх. Чтобы установить заднюю панель обратно, все фиксаторы должны быть направлены вниз.

Возьмите широкую плоскую сторону металлической лопатки и аккуратно прижмите фиксатор вниз, не допуская отрыва тонкой металлической планки от задней панели.

Будьте осторожны, не повредите детали разъёма для наушников при формировании фиксаторов!

На чистой твёрдой поверхности положите заднюю панель на бок. Осторожно, но уверенно надавите на неё, возвращая кромку полностью в исходное положение.

Возможно, потребуется повторить операцию несколько раз, чтобы кромки стали ровными. Лучше слегка пережать края, чем недожать, поскольку при повторной установке передней панели задняя панель примет правильное положение.

Теперь, когда задняя панель восстановлена и выглядит отлично, можно приступать к ремонту iPod!

Поверните жёсткий диск, чтобы достать его из каркаса, и установите так, чтобы разъём был направлен вверх.

Воспользуйтесь лопаткой, чтобы поднять маленькую чёрную защёлку, фиксирующую оранжевый шлейф жёсткого диска. Защёлка повернётся вверх на 90 градусов и освободит шлейф.

Выдвиньте оранжевый шлейф жёсткого диска прямо из разъёма.

Если Вы заменяете жёсткий диск в iPod, и на новом диске отсутствуют резиновые крепления и поролоновые прокладки, переставьте их со старого диска на новый.

Открутите три винта Phillips, крепящие переднюю панель к металлическому каркасу.

Поверните iPod на 180 градусов и открутите три винта Phillips, крепящие переднюю панель к металлическому каркасу с другой стороны.

Осторожно пройдитесь вдоль краёв iPod, чтобы отделить переднюю панель от серого металлического каркаса.

Может потребоваться усилие, так как для надёжного соединения деталей используется лёгкий клей.

Поднимите каркас (вместе с прикреплённым экраном, платой и колёсиком навигации) вверх, отведя его от передней панели.

Перед повторной установкой каркаса в переднюю панель убедитесь, что кнопка колёсика навигации находится на своём месте.

Передняя панель теперь полностью отделена от iPod.

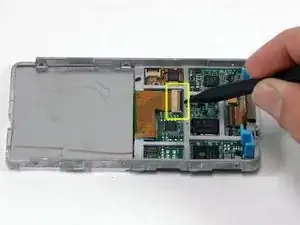

Воспользуйтесь лопаткой, чтобы поднять пластиковую защёлку, фиксирующую оранжевый шлейф дисплея. Защёлка повернётся вверх на 90 градусов в сторону дисплея и освободит шлейф.

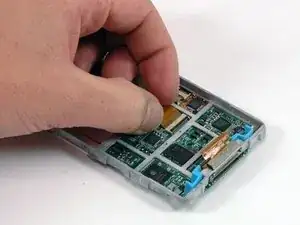

Выдвиньте оранжевый шлейф дисплея прямо из разъёма.

Поднимите сборку каркаса и выдвиньте дисплей вместе с металлической задней пластиной LCD из каркаса.

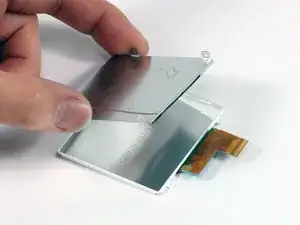

Поднимите металлическую заднюю пластину LCD вверх и в сторону от дисплея.

Дисплей остаётся.
