Замена боковых резиновых буферов iPod 5‑го поколения (Video)

Перед тем как открывать iPod, убедитесь, что переключатель блокировки (Hold) находится в положении «заблокировано». Ползунок должен быть полностью справа, если iPod направлен экраном вниз к Вам.

Открывать iPod может быть сложно. Не отчаивайтесь, если потребуется несколько попыток, прежде чем корпус откроется.

Освободите первую фиксирующую защелку внизу iPod с помощью инструмента для вскрытия iPod. Режущая кромка инструмента должна быть направлена к металлической задней крышке, чтобы предотвратить царапины на пластиковой передней части.

Используйте эту фотографию ОТКРЫТОГО iPod в качестве ориентира, чтобы найти места расположения фиксирующих защелок — по 4 на каждой стороне, одна вверху и две внизу. Это сэкономит вам много времени и поможет избежать царапин на пластиковой крышке.

На каждой стороне iPod расположены четыре фиксирующие защелки. Инструмент для вскрытия iPod используется для отделения пластиковой передней панели от металлической задней крышки.

Вставьте инструмент для вскрытия iPod в левую сторону корпуса, кромка инструмента должна быть направлена к металлической задней крышке.

Небольшая медиатор-пластинка может сильно упростить процесс открытия iPod. Вставьте медиатор и проведите им по периметру корпуса, чтобы освободить защелки и ускорить процесс.

Осторожно расширяйте существующую щель, покачивая инструмент для вскрытия и смещая его влево.

Продолжайте до тех пор, пока вся сторона iPod не станет свободной.

Затем можно вставить инструмент для вскрытия справа от кнопки Hold. Будьте очень осторожны при вставке инструмента, так как дисплей очень хрупкий.

Аккуратно проведите инструментом для вскрытия по верхней части дисплея, убедившись, что освобождаете фиксирующие защелки.

Остальные стороны iPod теперь должны легко отщелкнуться. Если этого не происходит, используйте инструменты для вскрытия справа так же, как слева.

Отделите переднюю часть iPod от задней примерно на дюйм (или на пару сантиметров).

Корпус iPod теперь открыт, но не разделяйте обе половины полностью. Два ленточных кабеля по-прежнему соединяют заднюю панель с остальной частью iPod.

Используйте накошенные пинцеты или инструмент для вскрытия iPod, чтобы приподнять коричневый фиксатор разъема, удерживающий оранжевый ленточный кабель батареи. Убедитесь, что тянете за обе стороны фиксатора. Нужно приподнять коричневый фиксатор всего на 1–2 мм, чтобы освободить кабель. Не поднимайте выше и не снимайте фиксатор, иначе вы можете вытащить белый разъем вместе с ним!

Не поднимайте слишком высоко, иначе вы можете вытащить разъем батареи с платы логики.

Убедитесь, что поднимаете коричневый фиксатор строго вверх. Разъем хрупкий и сломается, если его сдвинуть в сторону. Внизу у фиксатора есть защелки, удерживающие кабель. Как только сломается одна из лапок, у вас возникнут проблемы с повторным подключением кабеля. Если он сломается, поместите кабель в паз и затем вставьте коричневый фиксатор на место, чтобы кабель не выскользнул.

Извлеките кабель из разъема.

Теперь у вас должен оставаться один оранжевый ленточный кабель, всё ещё соединяющий переднюю и заднюю части корпуса.

На этом этапе вы можете снять и заменить синие резиновые буферы, или продолжить разделение корпуса.

Разделение корпуса не обязательно для замены батареи, но может облегчить процесс замены. Это требует удаления дополнительного кабеля с некоторым риском повреждения при снятии.

Поднимите жесткий диск, чтобы открыть разъем ленточного кабеля разъема наушников (обозначен желтым прямоугольником).

Если демпферы жесткого диска ослабли, убедитесь, что устанавливаете их обратно с выемкой, как показано на фотографии.

С помощью инструмента для вскрытия iPod аккуратно приподнимите коричневую защелку разъема ленточного кабеля наушников. Защелка повернется вверх на 90 градусов и освободит ленточный кабель.

Пальцами извлеките ленточный кабель разъема наушников.

Передняя и задняя части iPod теперь должны быть полностью разделены.

Используйте небольшой инструмент для вскрытия iPod, чтобы освободить черный шарнир, удерживающий ленточный кабель жесткого диска. Защелка повернется вверх на 90 градусов в сторону платы логики и освободит ленточный кабель.

Держите ленточный кабель указательным пальцем; отключите диск от ленточного кабеля.

Убедитесь, что резиновые боковые буферы жесткого диска прикреплены к диску, который будет устанавливаться. Используйте руководство по установке резиновых боковых буферов жесткого диска для выполнения этой задачи.

При необходимости синяя пенопластовая прокладка на жестком диске также может потребоваться перенести на заменяемый диск.

Резиновые боковые буферы должны быть установлены, как показано на изображениях:

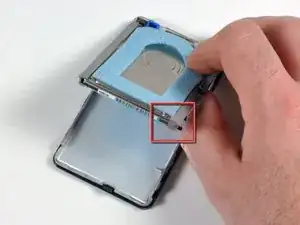

Сторона диска, поддерживаемая кронштейном удержания жесткого диска, должна иметь резиновый боковой буфер с боковой стенкой на углу, как указано красным прямоугольником.

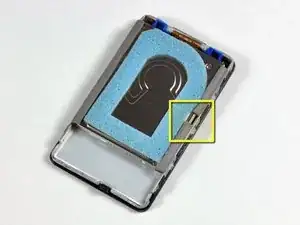

Между двумя меньшими резиновыми буферами должен быть зазор, как указано желтым прямоугольником.

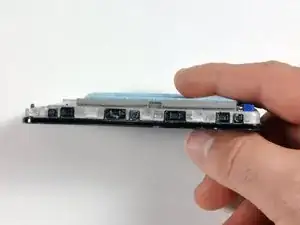

Обе стороны диска должны плотно прилегать, как показано на третьем изображении.
