Замена камеры iPod Nano 5-го поколения

Вставьте инструмент для открытия iPod между корпусом и верхней рамкой рядом с экраном.

Подняв инструмент для открытия iPod, осторожно подденьте верхнюю панель устройства.

Рамка приклеена, может потребоваться приложить некоторое усилие для ее удаления.

Используйте инструмент для открытия iPod, чтобы поддеть кнопку переключения блокировки от пластины переключателя блокировки.

Удалите два винта по 3,2 мм.

Эти винты наклонены к внешнему корпусу и также очень маленькие. Используйте острый отвертку и будьте осторожны, чтобы не сорвать винты.

Вставьте инструмент для открытия iPod между корпусом и металлической пластиной переключателя блокировки рядом с верхней частью экрана.

Осторожно поднимая инструмент для открытия iPod, вытащите пластину переключателя блокировки из iPod.

Платка переключателя блокировки все еще прикреплена к iPod с помощью очень тонкого и хрупкого шлейфа. Будьте осторожны, чтобы не повредить его.

Стеклянная панель удерживается на месте клеем с четырех сторон. В следующих шагах работайте аккуратно, чтобы избежать трещин в стекле.

Вставьте инструмент для открытия iPod между дисплеем и стеклянной панелью в верхней части устройства.

Поворачивая инструмент для открытия iPod в сторону задней части устройства, немного поднимите верхнюю часть стекла из корпуса.

Стеклянная панель не поднимается очень высоко. Не пытайтесь полностью снять панель еще, иначе вы можете сломать дисплей.

Поднимая экран одним инструментом для открытия iPod, вставьте второй инструмент для открытия iPod между корпусом и верхним левым краем стеклянной панели.

Удалите первый инструмент для открытия iPod из между стекла и LCD в верхней части устройства.

Поддевая немного инструментом для открытия iPod, вставьте второй инструмент для открытия iPod между передним стеклом и корпусом, с правой стороны экрана.

Передвигайте второй инструмент для открытия iPod вдоль правого края панели, чтобы удалить клей.

Со вторым инструментом для открытия iPod все еще между стеклом и корпусом, вставьте второй инструмент для открытия iPod между передним стеклом и корпусом, с левой стороны.

Передвигайте второй инструмент для открытия iPod к нижней части устройства, чтобы удалить клей.

Поднимая стекло со стороны, ближайшей к верхней части iPod, удалите стеклянную панель из Nano.

Используйте тепловую пушку, чтобы размягчить клей под пластиковым ободом в нижней части iPod.

Используйте низкую температуру и не держите тепловую пушку на одном месте слишком долго, чтобы избежать плавления пластиковой рамки.

Используйте пластиковый инструмент для открытия, чтобы поддеть ободок от корпуса iPod и снять его.

Открутите три винта снизу iPod:

Два винта Phillips по 4,4 мм с наклоном

Один винт Phillips по 5,4 мм.

Эти винты могут не выйти самостоятельно, поэтому будьте осторожны, чтобы не потерять их при снятии удерживателя.

Используйте пластиковый инструмент для открытия, чтобы поддеть металлический удерживатель снизу iPod и снять его.

Вставьте металлическую лопатку в щель в нижней части iPod прямо над разъемом док-станции.

Используйте металлическую лопатку, чтобы поддеть нижний край колесика прокрутки.

Поместите медиатор между колесиком прокрутки и корпусом Nano и уберите металлическую лопатку.

Поддевайте края колесика прокрутки медиатором, пока колесико не выйдет из корпуса.

Не пытайтесь полностью снять колесико прокрутки пока, так как оно все еще удерживается шлейфом.

Поднимите колесико прокрутки одной рукой и используйте пластиковый инструмент для открытия, чтобы поддеть разъем шлейфа колесика прокрутки от его разъема на плате.

Удалите колесико прокрутки.

Используйте тепловую пушку, чтобы размягчить клей под крышкой камеры/микрофона.

Подденьте крышку камеры/микрофона металлической лопаткой и удалите ее.

Сильно сложно, если не невозможно, избежать повреждения корпуса iPod рядом с камерой. Хотя это не повлияет на функциональность iPod, это ухудшит его внешний вид.

Вы можете попробовать этот альтернативный метод для снятия крышки:

Используйте горячий клеевой пистолет, чтобы нанести каплю клея по крышке.

Двигайте насадку клея в клее в течение 20 секунд, чтобы нагреть клей, удерживающий линзу на месте.

Нажмите лопатку в горячий клей и держите ее на месте, пока клей не остынет и не затвердеет.

Тяните за лопатку с сильным steady.force, одновременно поддевая край крышки ногтем.

С верхней части iPod вставьте металлическую лопатку между внешним корпусом и батареей, чтобы удалить клей, удерживающий батарею на месте.

Будьте крайне осторожны, чтобы не проколоть саму батарею, так как это может привести к её возгоранию.

Между камерой и микрофоном находится небольшой белый фиксатор, который предотвращает перемещение внутренних компонентов.

Вставьте булавку в отверстие на углу фиксатора и поднимите его из корпуса.

После того как фиксатор будет выдвинут за своё отверстие во внешнем корпусе, лопатка, использованная для его нажатия, больше не нужна.

С применением легкой, но стабильной силы надавите на верхнюю часть ЖК-дисплея, чтобы выдвинуть сборку материнской платы из нижней части iPod.

Не надавливайте на батарею, так как это может привести к её проколу и возгоранию.

Постоянно следите за пластиной переключателя удержания, чтобы она не зацепилась за край и не повредила шлейф.

Продолжайте продвигать сборку материнской платы через внешний корпус iPod с помощью лопатки.

Допуски внутри Nano крайне малы. Будьте очень терпеливыми и действуйте медленно при извлечении сборки материнской платы, следя за тем, чтобы никакие компоненты или шлейфы не застряли в корпусе.

Чтобы убедиться, что пластина переключателя удержания не зацепится за корпус iPod и не порвёт кабель, направьте переключатель прямо вниз по центру устройства, где отверстие самое широкое.

Как только верхняя часть ЖК-дисплея очистится от нижнего края внешнего корпуса, извлеките сборку материнской платы из корпуса iPod.

Снова следите за пластиной переключателя удержания, чтобы она не зацепилась за дно отверстия для колесика прокрутки.

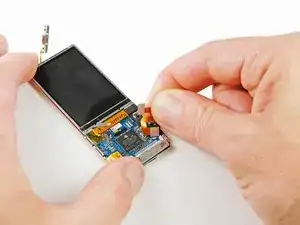

Сдерните оранжевую ленту, покрывающую шлейф камеры, с материнской платы.

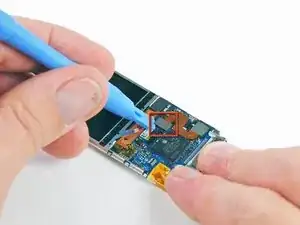

Используйте инструмент для открытия iPod, чтобы отстегнуть разъем камеры от его гнезда на материнской плате.

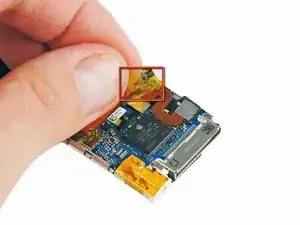

Поднимите и извлеките камеру из материнской платы.
