Замена внешнего корпуса iPod Nano 4-го поколения

Вставьте край инструмента для вскрытия iPod в зазор между внешним корпусом и верхней рамкой.

Отогните верхнюю рамку от клея, который крепит её к удерживающему элементу дисплея.

На этом этапе ползунок переключателя блокировки свободен и может выпасть. Будьте внимательны, чтобы не потерять его.

Снимите ползунок переключателя блокировки с верхней части Nano.

Удалите два косых винта с крестообразной шлицем из двух углов удерживающей рамки дисплея.

Головки этих винтов очень маленькие и легко срываются.

Вставьте инструмент для вскрытия iPod между внешним корпусом и удерживающей рамкой дисплея.

С помощью инструмента немного выдвиньте узел дисплея из корпуса.

Не поворачивайте удерживающую рамку дисплея вокруг верхнего края дисплея, поскольку она прикреплена к тонкому стальному кронштейну, который легко ломается.

Не снимайте удерживающую рамку дисплея с усилием, так как ленточный кабель переключателя блокировки может оборваться.

Выдвиньте дисплей из Nano. Он переместится примерно на 0,5" до тех пор, пока его ход не ограничит шлейф передачи данных дисплея.

Не создавайте излишнего натяжения на очень тонком шлейфе передачи данных дисплея.

Когда дисплей максимально вынут из корпуса, аккуратно нажмите на нижний край стеклянной панели, пока он слегка не защёлкнется (~1 мм).

Используйте большие пальцы на нижнем крае стеклянной панели, чтобы сдвинуть стекло вниз и внутрь корпуса, пока верхний край не приподнимется и не выйдет из корпуса.

Поднимите стеклянную панель и выньте её из Nano.

Перед установкой стеклянной панели убедитесь, что вы очистили поверхность дисплея и внутреннюю сторону панели, так как пыль или отпечатки пальцев будут заметны при включённом Nano.

Используйте край инструмента для вскрытия iPod, чтобы отделить переключатель блокировки от клея, прикрепляющего его к верхнему краю дисплея.

Ленточный кабель переключателя блокировки чрезвычайно хрупок и легко разрывается. Работайте осторожно.

Отклейте каптон-ленту, покрывающую разъём шлейфа передачи данных дисплея.

Прижмите светлый разъём пальцем и с помощью кончика лопатки переверните фиксатор ZIF-шлейфа вверх, в сторону нижней части Nano.

Используйте инструмент для вскрытия iPod, чтобы отлепить шлейф передачи данных дисплея от тонкой металлической пластины, прикреплённой к дисплею.

Будьте осторожны, чтобы не порвать шлейф передачи данных дисплея.

Выньте дисплей из Nano, следя за тем, чтобы не зацепить кабель переключателя блокировки.

При вынимании дисплея из корпуса будьте осторожны, чтобы не повредить кабель переключателя блокировки.

Вставьте инструмент для вскрытия iPod между нижней рамкой и док-коннектором.

Отделите нижнюю рамку от клея, который прикрепляет её к Nano, и отложите в сторону.

Удалите три винта с крестообразной шлицем вдоль нижней части Nano.

Головки этих винтов очень маленькие и легко срываются.

Немного более длинный из трёх винтов принадлежит средней посадке.

Используйте инструмент для вскрытия iPod, чтобы поддеть алюминиевую рамку дока и извлечь её из Nano.

Рамка дока выполнена из очень тонкого литого алюминия. Чтобы избежать её поломки, не изгибайте её чрезмерно при снятии.

Используйте плоский конец лопатки, чтобы отделить аккумулятор от клея, который прикрепляет его к внешнему корпусу.

Литий-полимерный аккумулятор, используемый в Nano, очень гибкий. Старайтесь не деформировать его чрезмерно при отделении от внешнего корпуса.

С помощью плоского конца лопатки слегка поднимите плату логики и аккумулятор и выдвиньте их немного из нижней части Nano. Остановитесь, как только они немного выйдут.

Используйте край инструмента для вскрытия iPod, чтобы отлепить шлейф кнопки управления и его ZIF-разъём от док-коннектора.

Используйте край инструмента для вскрытия iPod, чтобы перевернуть фиксатор ZIF-шлейфа вверх в сторону разъёма для наушников.

Используйте пинцет, чтобы выдвинуть шлейф кнопки управления из его разъёма.

Прежде чем продолжить, убедитесь, что и разъём шлейфа кнопки управления, и сам шлейф освобождены от клея, который крепит их к док-коннектору и плате логики.

Отклейте шлейф с обоих концов!

Выньте узел платы логики из внешнего корпуса, следя за кабелями выключателя удержания и колеса управления, которые могут застрять.

При сборке убедитесь, что кабель колеса управления расположен к передней части Nano и не находится в выемках по бокам. Если он окажется в выемке, вы, вероятно, перережете его при установке платы логики на место.

Плотно надавите по периметру колеса управления, чтобы отделить его от клея, фиксирующего его во внешнем корпусе.

Это требует значительной силы. Действуйте медленно.

Полезно использовать острый инструмент, чтобы отделять клей от колеса управления изнутри Nano, одновременно прижимая его снаружи.

Удалите колесо управления из внутренней части Nano.

Будьте внимательны, чтобы колесо управления не соскальзывало по металлической пластине, его поддерживающей, так как это повредит плоский кабель. Прилагайте силу перпендикулярно колесу управления.

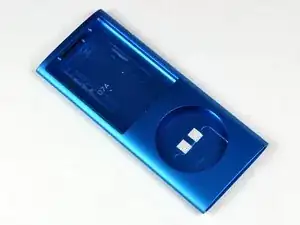

Остаётся внешний корпус.
