Замена аккумулятора iPod Nano 5‑го поколения

Вставьте инструмент для вскрытия iPod между наружным корпусом и верхней рамкой рядом с экраном.

Подденьте верхнюю панель устройства, приподнимая инструмент для вскрытия iPod.

Рамка закреплена на клее и может потребовать некоторых усилий для снятия.

Используйте инструмент для вскрытия iPod, чтобы поддеть кнопку блокировки и снять её с пластины переключателя блокировки.

Удалите два винта длиной 3,2 мм.

Эти винты наклонены в сторону наружного корпуса и очень маленькие. Используйте острую отвёртку и будьте осторожны, чтобы не сорвать шлицы.

Вставьте инструмент для вскрытия iPod между наружным корпусом и металлической пластиной переключателя блокировки рядом с верхом экрана.

При лёгком приподнимании инструментом вытяните пластину переключателя блокировки из iPod.

Пластина переключателя блокировки всё ещё прикреплена к iPod очень тонким, хрупким ленточным кабелем. Будьте осторожны, чтобы не повредить его.

Стеклянная панель закреплена клеем по всем четырём сторонам. На последующих шагах работайте аккуратно, чтобы не треснуло стекло.

Вставьте инструмент для вскрытия iPod между дисплеем и стеклянной панелью в верхней части устройства.

Поверните инструмент для вскрытия iPod в сторону задней части устройства, слегка приподнимая верх стекла от наружного корпуса.

Стеклянная панель поднимается не очень высоко. Не пытайтесь полностью снять панель пока — это может привести к повреждению экрана дисплея.

Поднимая экран одним инструментом для вскрытия iPod, вставьте второй инструмент между наружным корпусом и верхним левым краем стеклянной панели.

Удалите первый инструмент из между стеклом и LCD в верхней части устройства.

Слегка подденьте инструментом для вскрытия и вставьте второй инструмент между передним стеклом и наружным корпусом, с правой стороны экрана.

Проведите вторым инструментом вдоль правого края панели, чтобы отделить клей.

Держа один инструмент для вскрытия между стеклом и наружным корпусом, вставьте второй инструмент между передним стеклом и корпусом слева.

Проведите вторым инструментом в сторону нижней части устройства, чтобы отделить клей.

Приподнимая стекло с той стороны, что ближе к верху iPod, снимите стеклянную панель с Nano.

Используйте тепловой пистолет, чтобы размягчить клей под пластиковым обрамлением внизу iPod.

Используйте низкую температуру и не держите тепловой пистолет на одном месте слишком долго, чтобы не расплавить пластиковую рамку.

Используйте пластиковый инструмент для вскрытия, чтобы отдёрнуть рамку от корпуса iPod и снять её.

Выверните три винта внизу iPod:

Два наклонных винта Phillips 4,4 мм

Один винт Phillips 5,4 мм.

Эти винты могут не выпасть сами по себе, поэтому при снятии фиксирующей пластины не потеряйте их.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть металлическую фиксирующую пластину и снять её с нижней части iPod.

Вставьте металлический медиатор в паз внизу iPod прямо над док‑разъёмом.

С помощью металлического медиатора подденьте нижний край колёсика управления (click wheel).

Поместите медиатор для гитары между колёсиком управления и корпусом Nano и уберите металлический медиатор.

Подденьте края колёсика медиатором, пока оно не выйдет из корпуса.

Не пытайтесь полностью снять колёсико пока — оно всё ещё закреплено ленточным кабелем.

Одной рукой отведите колёсико в сторону и используйте пластиковый инструмент для вскрытия, чтобы отсоединить разъём ленточного кабеля колёсика от его гнезда на плате.

Снимите колёсико управления.

Используйте тепловой пистолет, чтобы размягчить клей под крышкой камеры/микрофона.

Подденьте крышку камеры/микрофона металлическим медиатором и снимите её.

Край корпуса около камеры очень сложно, если не невозможно, избежать повреждений. Это не влияет на работу iPod, но ухудшит его внешний вид.

Вы можете попробовать этот альтернативный способ снятия крышки:

Используйте клеевой пистолет, чтобы нанести полоску клея по всей крышке.

Проведите соплом клеевого пистолета по клею 20 секунд, чтобы нагреть клей, удерживающий линзу.

Вдавите медиатор в горячий клей и удерживайте до его остывания и затвердевания.

Потяните за медиатор с равномерной силой, одновременно поддев край крышки ногтем.

С верхней части iPod вставьте металлическую лопатку между внешним корпусом и аккумулятором, чтобы удалить клей, удерживающий аккумулятор на месте.

Будьте чрезвычайно осторожны, чтобы не проткнуть и не повредить сам аккумулятор, так как это может привести к его возгоранию.

Между камерой и микрофоном находится небольшой белый фиксатор, который предотвращает смещение внутренних компонентов.

Вставьте штырёк в отверстие в углу фиксатора и подденьте его, чтобы вынуть из корпуса.

После того как фиксатор выдвинут за отверстие во внешнем корпусе, лопатка, использованная для его нажатия, больше не нужна.

Прилагая мягкое, но устойчивое усилие, нажмите на верхнюю часть ЖК-дисплея, чтобы сдвинуть узел логической платы вниз и вывести его из нижней части iPod.

Не нажимайте на аккумулятор, так как это может его проколоть и вызвать возгорание.

Постоянно следите за пластиной кнопки блокировки, чтобы она не зацепилась за кромку и не порвала ленточный кабель.

Продолжайте выталкивать узел логической платы через внешний корпус iPod с помощью лопатки.

Допуски внутри Nano крайне малы. Будьте очень терпеливы и действуйте медленно при извлечении узла логической платы, следя, чтобы никакие компоненты или ленточные кабели не зацепились за корпус.

Чтобы пластина кнопки блокировки не зацепилась за корпус iPod и не порвала кабель, проводите кнопку строго по центру устройства, где отверстие самое широкое.

Когда верхняя часть ЖК-дисплея пройдет через нижнюю кромку внешнего корпуса, извлеките узел логической платы из корпуса iPod.

Опять же, следите за пластиной кнопки блокировки, чтобы она не зацепилась за нижнюю часть отверстия колеса клика.

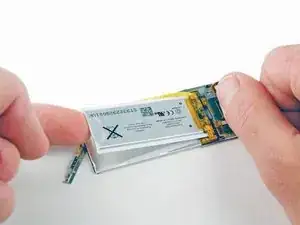

Используя пальцы, осторожно подденьте аккумулятор со стороны задней панели ЖК-дисплея, начиная с верхней части дисплея.

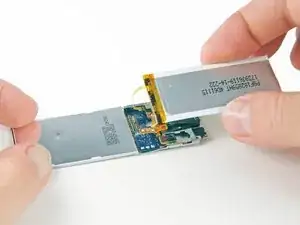

Переверните аккумулятор так, чтобы оранжевый ленточный кабель кнопки блокировки был виден вдоль нижней стороны аккумулятора.

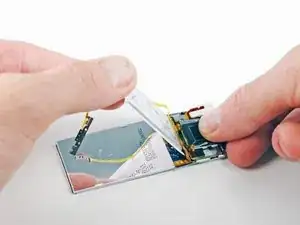

Отделите ленточный кабель кнопки блокировки от аккумулятора.

Деликатный ленточный кабель удерживается клеем. Работайте медленно, чтобы не порвать кабель.

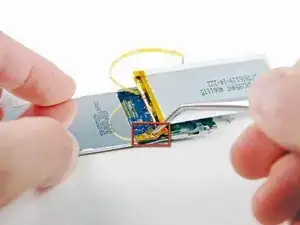

С помощью пинцета снимите оранжевую ленту, закрывающую три пайки аккумулятора.

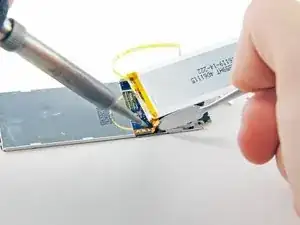

Аккумулятор в Nano припаян через контактные площадки с маленькими отверстиями, которые проходят через ленточный кабель аккумулятора и соединяются с плоскими площадками на лицевой стороне логической платы. На этом шаге вы будете поочерёдно нагревать каждую контактную площадку, одновременно поддёргивая её металлической лопаткой, чтобы отделить от платы.

НЕ замыкайте соединение между контактными площадками на плате и на ленточном кабеле вашей лопаткой. Короткие замыкания могут вывести из строя логическую плату.

Осторожно относитесь к перегреву платы и кабеля. Держите жало паяльника на площадке только достаточно долго, чтобы припой расплавился. Избыточное тепло может повредить логическую плату или расплавить ленточный кабель.

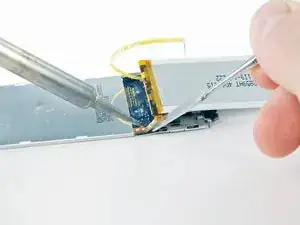

Начните работу с правой стороны ленточного кабеля аккумулятора. Нагрейте крайнюю правую контактную площадку и мягко подденьте снизу ленточный кабель, чтобы освободить его от платы.

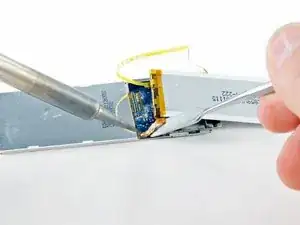

Повторите предыдущий шаг для двух оставшихся контактных площадок, работая справа налево.

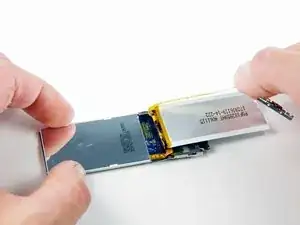

После того как все три соединения будут распаяны, поднимите старый аккумулятор с логической платы.
