Замена внешнего корпуса iPod Nano 6-го поколения

Используйте строительный фен или фен для волос, чтобы смягчить клей, фиксирующий периметр переднего узла панели к внешнему корпусу.

Будьте осторожны, чтобы не перегреть передний узел панели, так как это может привести к повреждению ЖК-дисплея.

Пока передняя панель ещё тёплая, используйте край инструмента для вскрытия, чтобы поддеть её со стороны разъёма для наушников и вынуть из Nano.

Не пытайтесь поддеть передний узел панели с левой стороны дисплея и не вставляйте инструмент для вскрытия в эту область, так как под ним проходит кабель передачи данных дисплея, который может быть повреждён.

Продолжайте поддевать периметр переднего узла панели, извлекая его из внешнего корпуса, стараясь не повредить кабель передачи данных дисплея, который фиксируется под его левой кромкой.

Если переднюю панель чрезмерно трудно поднять из внешнего корпуса, снова разогрейте область и попробуйте ещё раз.

Поднимите передний узел панели со стороны разъёма для наушников.

Слегка отведите передний узел панели от левой стороны Nano, чтобы освободить кабель передачи данных дисплея.

Передний узел панели всё ещё прикреплён к Nano двумя кабелями.

Положите передний узел панели рядом с Nano.

Удалите следующие два винта:

Один винт Phillips 2,3 мм

Один винт Phillips с уступом 2,6 мм

Используйте инструмент для вскрытия, чтобы поддеть стальной экран за его верхний правый угол.

Снимите стальной экран с Nano.

Используйте инструмент для вскрытия, чтобы отсоединить разъёмы кабелей передачи данных дисплея и дигитайзера от их гнёзд на плате логики, поднимая их вверх.

Снимите передний узел панели, следя за двумя кабелями, которые могут застрять.

Для сборки обратно вы можете использовать двусторонний скотч, доступный здесь.

Используйте инструмент для вскрытия iPod, чтобы приподнять коннектор сборки разъёма для наушников и вынуть его из гнезда на плате логики.

Удалите один винт Phillips 1,9 мм, фиксирующий плату логики к внешнему корпусу.

Используйте инструмент для вскрытия iPod, чтобы аккуратно поддеть аккумулятор и оторвать его от клея, фиксирующего его к внешнему корпусу.

Клей очень прочный. Действуйте аккуратно и медленно, чтобы не соскользнуть и не повредить хрупкие компоненты.

Используйте большой палец, чтобы потянуть аккумулятор влево по направлению к стороне Nano, пока вы поддёте другой край аккумулятора из внешнего корпуса.

Используйте инструмент для вскрытия iPod, чтобы аккуратно оторвать плату логики от клея, удерживающего её на внешнем корпусе.

Не поднимайте плату логики чрезмерно вверх.

Используйте инструмент для вскрытия iPod, чтобы аккуратно сдвинуть разъём док-коннектора в сторону центра Nano.

Снимите узел платы логики с Nano, стараясь не повредить кабель сборки разъёма для наушников.

Удалите следующие пять винтов:

Один винт Phillips 1,7 мм

Четыре винта Phillips 3,9 мм

Используйте пинцет, чтобы аккуратно потянуть разъём для наушников в сторону центра Nano.

Избегайте натягивания за кабель, так как он очень тонкий и хрупкий. Лучшим местом для захвата является пластиковое крепление.

Очень аккуратно потяните ленточный кабель сборки разъёма для наушников в направлении док-коннектора, чтобы отделить кнопки сна и регулировки громкости от внешнего корпуса.

Снимите сборку разъёма для наушников.

Удалите следующие три винта:

Один чёрный винт Phillips 1,8 мм

Два винта Phillips 1,7 мм

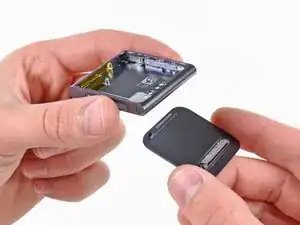

Снимите клипсу с внешнего корпуса.

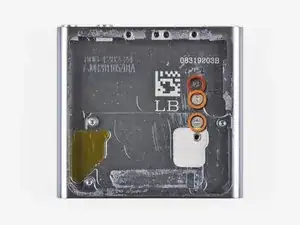

Внешний корпус остаётся.

При установке клипсы обратно необходимо сильно прижать основание клипсы к внешнему корпусу при вкручивании первого винта.
