Замена платы логики iPod Nano 5-го поколения

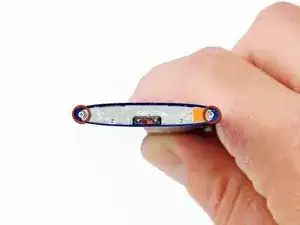

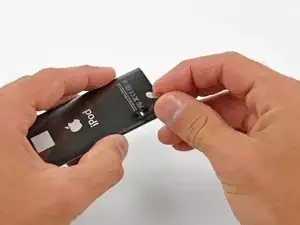

Вставьте инструмент для открытия iPod между внешним корпусом и верхней рамкой рядом с экраном.

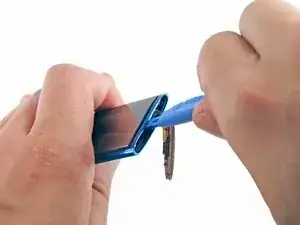

Подняв инструмент для открытия iPod, аккуратно приподнимите верхнюю панель устройства.

Рамка крепится на клею и может потребовать некоторого усилия для удаления.

Используйте инструмент для открытия iPod, чтобы приподнять кнопку переключателя блокировки с пластины переключателя блокировки.

Уберите два винта размером 3.2 мм.

Эти винты направлены к внешнему корпусу и также очень маленькие. Используйте острое отвертка и будьте осторожны, чтобы не сорвать винты.

Вставьте инструмент для открытия iPod между внешним корпусом и металлической пластиной переключателя блокировки рядом с верхней частью экрана.

При слегка приподнимая инструмент для открытия iPod, вытяните пластину переключателя блокировки из iPod.

Пластина переключателя блокировки все еще прикреплена к iPod очень тонким, хрупким шлейфом. Будьте осторожны, чтобы не сломать его.

Стеклянная панель удерживается на месте клеем с всех четырех сторон. В следующих шагах работайте осторожно, чтобы избежать трещин в стекле.

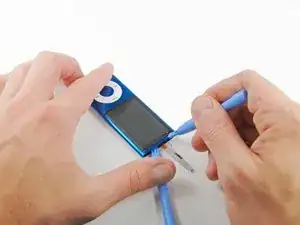

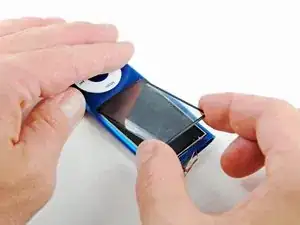

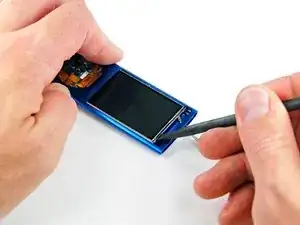

Вставьте инструмент для открытия iPod между дисплеем и стеклянной панелью в верхней части устройства.

Поверните инструмент для открытия iPod в сторону задней части устройства, слегка приподняв верхнюю часть стекла из внешнего корпуса.

Стеклянная панель не поднимается очень высоко. Не пытайтесь полностью снять панель на данный момент, иначе вы можете сломать экран дисплея.

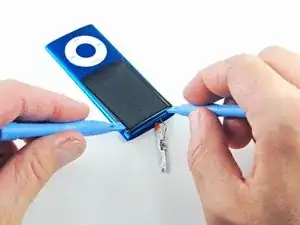

Приподняв экран с помощью одного инструмента для открытия iPod, вставьте второй инструмент для открытия iPod между внешним корпусом и верхним левым краем стеклянной панели.

Уберите первый инструмент для открытия iPod из-за стекла и ЖК-дисплея в верхней части устройства.

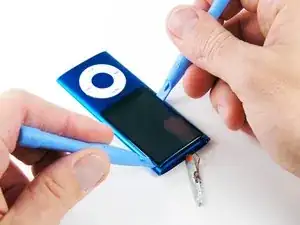

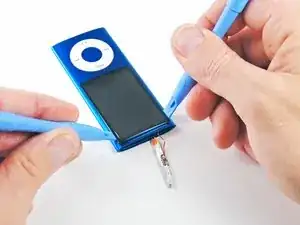

Приподнимая инструмент для открытия iPod, вставьте второй инструмент для открытия iPod между передним стеклом и внешним корпусом, с правой стороны экрана.

Протяните второй инструмент для открытия iPod вдоль правого края панели, чтобы удалить клей.

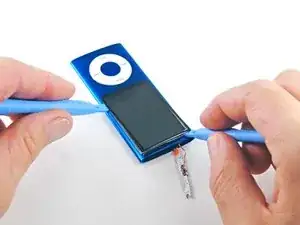

С одним инструментом для открытия iPod все еще между стеклом и внешним корпусом, вставьте второй инструмент для открытия iPod между передним стеклом и внешним корпусом, с левой стороны.

Протяните второй инструмент для открытия iPod к нижней части устройства, чтобы удалить клей.

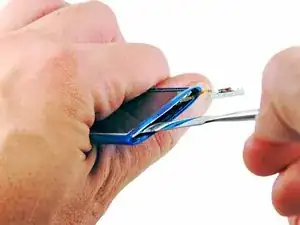

Подняв стекло с стороны, ближайшей к верхней части iPod, снимите стеклянную панель с Nano.

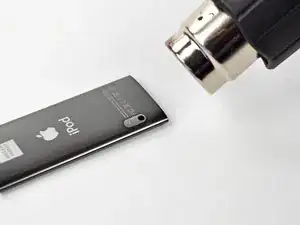

Используйте тепловую пушку, чтобы размягчить клей под пластиковым ободком внизу iPod.

Используйте низкую температуру и не держите тепловую пушку на месте слишком долго, чтобы не расплавить пластиковый ободок.

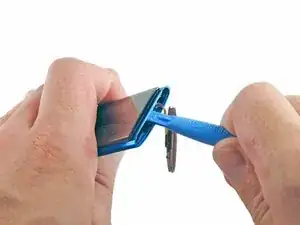

Используйте пластиковый инструмент для открытия, чтобы приподнять ободок из корпуса iPod и удалить его.

Открутите три винта с нижней части iPod:

Два винта с углом 4.4 мм с крестообразной головкой

Один винт с крестообразной головкой размером 5.4 мм.

Эти винты могут не выйти сами по себе, поэтому не забудьте их не потерять при снятии удерживающей пластины.

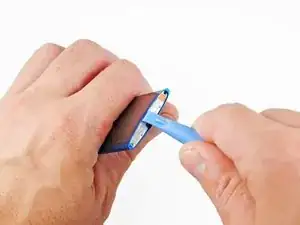

Используйте пластиковый инструмент для открытия, чтобы приподнять металлическую удерживающую пластину снизу iPod и удалить ее.

Вставьте металлическую лопатку в прорезь в нижней части iPod сразу над разъемом док-станции.

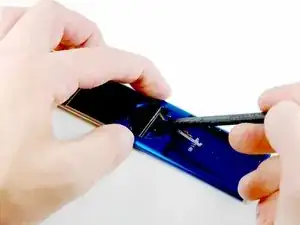

Используйте металлическую лопатку, чтобы приподнять нижний край колесика управления.

Поместите медиатор между колесиком управления и корпусом Nano и уберите металлическую лопатку.

Приподнимайте края колесика управления медиатором, пока колесико не освободится от корпуса.

Не пытайтесь пока полностью удалить колесико управления, так как оно все еще удерживается шлейфом.

Приподнимите колесико управления одной рукой и используйте пластиковый инструмент для открытия, чтобы отсоединить разъем шлейфа колесика управления от его гнезда на плате логики.

Уберите колесико управления.

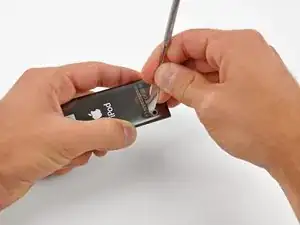

Используйте тепловую пушку, чтобы размягчить клей под крышкой камеры/микрофона.

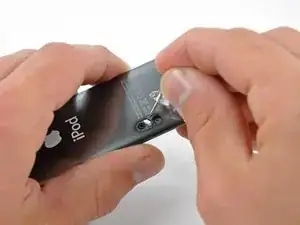

Снимите крышку камеры/микрофона с корпуса с помощью металлической лопатки и уберите ее.

Крайне сложно, если не невозможно, избежать повреждения корпуса iPod вблизи камеры. Хотя это не повлияет на функциональность iPod, это ухудшит его внешний вид.

Вы можете попробовать этот альтернативный метод для удаления крышки:

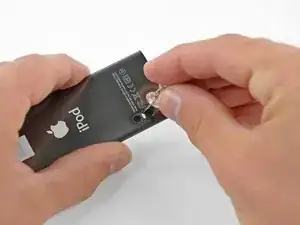

Используйте горячий клей, чтобы нанести каплю клея по крышке.

Передвигайте сопло в клее в течение 20 секунд, чтобы нагреть клей, удерживающий линзу на месте.

Прижмите лопатку к горячему клею и держите ее на месте, пока клей не остынет и не затвердеет.

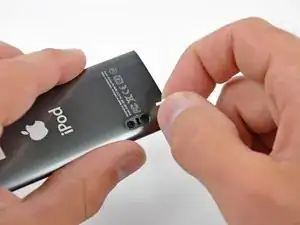

Тяните за лопатку с устойчивым усилием, одновременно прижимая ногтем к краю крышки.

С верхней части iPod вставьте металлическую лопатку между внешним корпусом и батареей, чтобы убрать клей, который удерживает батарею на месте.

Будьте крайне осторожны, чтобы не проколоть батарею, так как это может вызвать её возгорание.

Между камерой и микрофоном находится маленькая белая защелка, которая предотвращает смещение внутренних компонентов.

Вставьте булавку в отверстие в углу защелки и вытяните её из корпуса.

После того как защелка будет выдавлена за пределы своего отверстия во внешнем корпусе, лопатка, использованная для её нажатия, больше не нужна.

С применением легкого, но устойчивого давления нажмите на верхнюю часть ЖК-дисплея, чтобы выдвинуть плату управления из нижней части iPod.

Не нажимайте на батарею, так как это может её проколоть и вызвать возгорание.

Постоянно следите за платой переключателя, чтобы она не застряла на краю и не порвала шлейф.

Продолжайте выдвигать плату управления через внешний корпус iPod с помощью лопатки.

Допуски внутри Nano чрезвычайно узкие. Будьте очень терпеливы и действуйте медленно при удалении платы управления, и следите, чтобы никакие компоненты или шлейфы не застряли в корпусе.

Чтобы убедиться, что плата переключателя не застрянет в корпусе iPod и не порвёт кабель, направьте переключатель прямо вниз по центру устройства, где отверстие самое широкое.

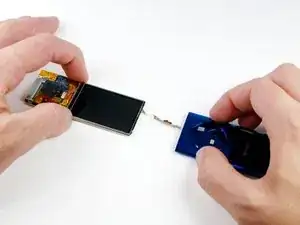

Когда верхняя часть ЖК-дисплея выйдет за нижний край внешнего корпуса, извлеките плату управления из корпуса iPod.

Снова убедитесь, что плата переключателя не застрянет в нижней части отверстия для колесика прокрутки.
