Ремонт ленты переключателя блокировки iPod Nano 4-го/5-го поколения

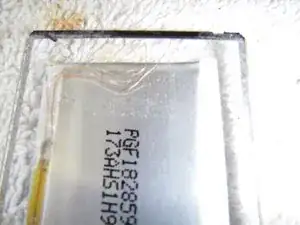

Это сломанная лента, лежащая на тонком деревянном клине. Медные дорожки вплавлены в пластик и должны быть обнажены. Эти дорожки ближе к поверхности с одной стороны, чем с другой. Внимательно проверьте это с помощью сильной лупы. Дорожки будут более четкими с ближней стороны. Разместите ленту лицевой стороной вверх на тонком куске дерева. Закрепите её с помощью небольшого кусочка Blu Tack и аккуратно вытрите примерно 3-4 мм на конце ленты. Цель — стереть пластик, чтобы обнажить медную дорожку. Я использовал одну из тех шлифовальных досок, которые продаются для обработки ногтей.

Более точным инструментом для этой работы будет кусочек тонкой наждачной бумаги, приклеенный к палочке для мороженого.

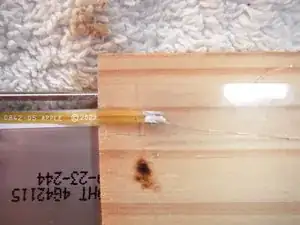

Когда вы сможете увидеть две отдельные части яркой меди рядом друг с другом, вы готовы идти дальше. Затем вам нужно сделать срез примерно 3-4 мм с помощью острого лезвия. Я использовал канцелярский нож. Это не так сложно, как может показаться, так как вы можете "ощутить" пространство между дорожками, если приложите очень легкое давление. Держите ленту ровно с помощью кусочка Blu Tack и расположите концы двух проводов длиной 3-4 дюйма сечением 46 AWG, как показано. Я использовал голую медь, но лучше использовать провод с лаком для пайки. Держите провода другим кусочком Blu Tack и аккуратно пододвиньте их на место.

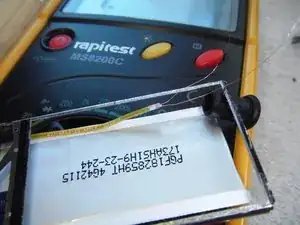

Когда два конца проводов будут на месте, нанесите серебряную краску на них. Постарайтесь оставить краску чуть ниже среза на ленте. Если осторожно разделить две части тонкой пластиковой полоской, вы должны получить показание с тестером, установленным на "Диод". Бесконечность в одну сторону и около 1.5 ома в другую. Вы считываете кремниевый диод где-то.

Теперь вам нужно механически закрепить всё это.

Выдавите небольшую каплю супер клея на чистую область деревянной полоски. Подберите крошечную капельку этого клея с конца зубочистки. Поставьте точку клея на проводе рядом с концом ленты. Когда он высохнет, (небольшие количества клея не нужно зажимать между поверхностями, чтобы он застыл), провода должны быть надежно зафиксированы на месте. Использование слишком большого количества супер клея "заберет" серебро, и вы потеряете соединение.

Теперь вам нужно провести два провода к верхней части Nano.

Вставьте тонкую полосу скотча между двумя "ногами" ленты и приклейте её к батарее. Проведите провода вдоль батареи и приклейте их с помощью еще скотча.
