Замена дисплея iPod Nano 5-го поколения

Вставьте инструмент для вскрытия iPod между внешним корпусом и верхней рамкой рядом с экраном.

Поддев инструментом для вскрытия iPod и приподнимая его, аккуратно отведите верхнюю панель от устройства.

Рамка приклеена и может потребовать некоторого усилия для удаления.

Используя инструмент для вскрытия iPod, подденьте кнопку блокировки и снимите её с пластинки блокировки.

Снимите два винта длиной 3.2 мм.

Эти винты направлены под углом к внешнему корпусу и очень маленькие. Используйте острое шлицевое отвёртку и осторожно, чтобы не сорвать шлиц.

Вставьте инструмент для вскрытия iPod между внешним корпусом и металлической пластиной кнопки блокировки рядом с верхом экрана.

При небольшом приподнимании инструментом для вскрытия iPod вытяните пластину кнопки блокировки из iPod.

Пластина кнопки блокировки всё ещё прикреплена к iPod очень тонким, очень хрупким ленточным кабелем. Будьте осторожны, чтобы не сломать его.

Стеклянная панель удерживается клеем по четырём сторонам. В следующих шагах работайте аккуратно, чтобы не треснуло стекло.

Вставьте инструмент для вскрытия iPod между дисплеем и стеклянной панелью в верхней части устройства.

Поверните инструмент для вскрытия iPod в направлении задней части устройства, слегка приподнимая верх стекла из внешнего корпуса.

Стеклянная панель поднимается не очень высоко. Не пытайтесь полностью снять панель пока — вы рискуете повредить экран дисплея.

Поддерживая экран приподнятым одним инструментом для вскрытия iPod, вставьте второй инструмент между внешним корпусом и верхним левым краем стеклянной панели.

Удалите первый инструмент для вскрытия из пространства между стеклом и ЖК-дисплеем в верхней части устройства.

Слегка приподняв инструмент для вскрытия iPod, вставьте второй инструмент между передним стеклом и внешним корпусом с правой стороны экрана.

Сдвиньте второй инструмент вдоль правого края панели, чтобы отделить клей.

Держа один инструмент для вскрытия всё ещё между стеклом и внешним корпусом, вставьте второй инструмент между передним стеклом и внешним корпусом с левой стороны.

Сдвиньте второй инструмент к нижней части устройства, чтобы отделить клей.

Приподнимите стекло со стороны, ближайшей к верхней части iPod, и снимите стеклянную панель с Nano.

Используйте тепловой пистолет, чтобы размягчить клей под пластиковой рамкой внизу iPod.

Используйте низкую температуру и не держите тепловой пистолет на одном месте слишком долго, чтобы не расплавить пластиковую рамку.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть рамку от корпуса iPod и снять её.

Выверните три винта внизу iPod:

Два угловых винта Phillips 4.4 мм

Один винт Phillips 5.4 мм.

Эти винты могут не выпадать сами по себе, поэтому не потеряйте их при снятии фиксатора.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть металлический фиксатор и вынуть его из нижней части iPod.

Вставьте металлическую лопатку в прорезь внизу iPod прямо над док-коннектором.

Используйте металлическую лопатку, чтобы приподнять нижний край колёсика Click Wheel.

Поместите медиатор между колёсиком Click Wheel и корпусом Nano и уберите металлическую лопатку.

Поднимайте края колёсика медиатором, пока колёсико не освободится из корпуса.

Не пытайтесь полностью снять колёсико пока — оно всё ещё удерживается ленточным кабелем.

Поднимите колёсико Click Wheel в сторону одной рукой и используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть разъём ленточного кабеля колёсика от его гнезда на плате.

Снимите колёсико Click Wheel.

Используйте тепловой пистолет, чтобы размягчить клей под крышкой камеры/микрофона.

Подденьте крышку камеры/микрофона металлической лопаткой и снимите её.

Крайне сложно, если не невозможно, избежать повреждения корпуса iPod вблизи камеры. Хотя это не повлияет на работоспособность iPod, это ухудшит его внешний вид.

Вы можете попробовать этот альтернативный метод для снятия крышки:

Используйте термоклей, чтобы нанести полоску клея по крышке.

Держите насадку пистолета в клее 20 секунд, чтобы нагреть клей, удерживающий линзу.

Вдавите лопатку в горячий клей и удерживайте её на месте, пока клей не остынет и не затвердеет.

Резко, но уверенно потяните лопатку, одновременно поддевая край крышки ногтем.

Сверху iPod вставьте металлическую лопатку между наружным корпусом и аккумулятором, чтобы отделить клей, удерживающий аккумулятор на месте.

Будьте чрезвычайно осторожны, чтобы не проколоть и не повредить сам аккумулятор — это может вызвать его возгорание.

Между камерой и микрофоном находится небольшой белый фиксатор, который удерживает внутренние компоненты от смещения.

Вставьте швейную булавку в отверстие в углу фиксатора и подденьте его из корпуса.

Как только фиксатор пройдет через своё отверстие во внешнем корпусе, лопатка, использованная для его нажатия, больше не нужна.

Прилагая лёгкое, но равномерное усилие, нажмите на верхнюю часть ЖК‑экрана, чтобы выдвинуть сборку платы логики из нижней части iPod.

Не надавливайте на аккумулятор — это может проколоть его и вызвать возгорание.

Постоянно следите за пластиной блокировки (hold switch), чтобы она не зацепилась за кромку и не порвала шлейф.

Продолжайте выталкивать сборку платы логики через наружный корпус iPod с помощью лопатки.

Допуски внутри Nano чрезвычайно малы. Будьте очень терпеливы и действуйте медленно при извлечении сборки платы логики, следя, чтобы никакие компоненты или шлейфы не зацепились за корпус.

Чтобы пластина блокировки не зацепилась за корпус iPod и не порвала кабель, протягивайте переключатель прямо по центру устройства, где отверстие шире всего.

Когда верхняя часть ЖК‑экрана освободится от нижней кромки наружного корпуса, вынимите сборку платы логики из корпуса iPod.

Опять же, следите за пластиной блокировки, чтобы она не зацепилась за нижнюю часть отверстия колёсика управления.

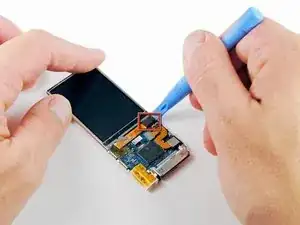

Используйте инструмент для вскрытия iPod, чтобы поддеть разъём дисплея и отсоединить его от гнезда на плате логики.

С помощью пинцета отогните назад металлические защёлки в верхней части дисплея.

Панель дисплея iPod Nano приклеена к рамке клеем. В следующих шагах работайте медленно и аккуратно, чтобы не повредить устройство.

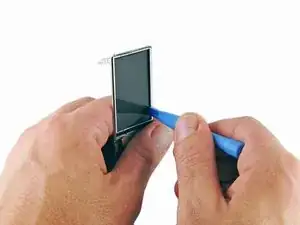

Вставьте инструмент для вскрытия iPod между верхней частью дисплея и металлической рамкой.

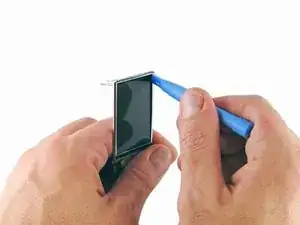

Подденьте инструментом и аккуратно оторвите верхнюю часть дисплея от металлической рамки.

Поверните iPod так, чтобы передняя часть дисплея была направлена к вам.

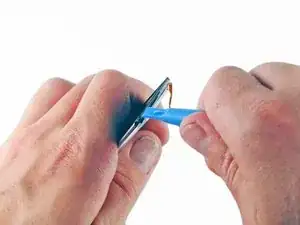

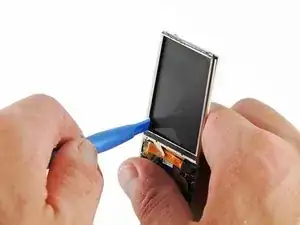

Вставьте инструмент для вскрытия iPod между передней частью дисплея и металлической рамкой с правой стороны дисплея.

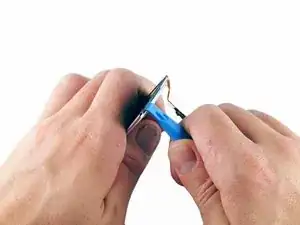

Проведите инструментом вниз по правой стороне дисплея, освобождая его от металлической рамки.

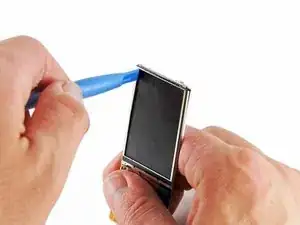

Повторите описанную выше процедуру для левой стороны дисплея.

Теперь дисплей должен быть освобождён от металлической рамки.

Переверните всю сборку платы логики так, чтобы дисплей оказался лицом вниз.

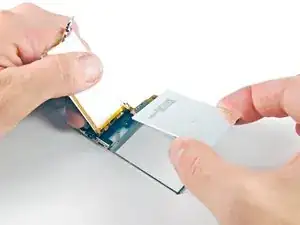

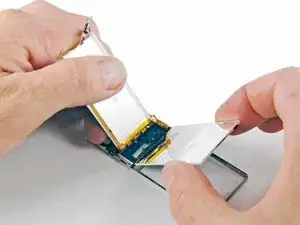

Отделите аккумулятор от задней стороны дисплея.

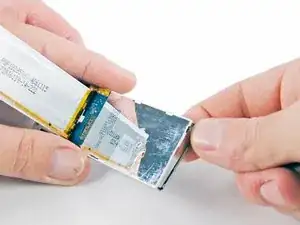

Используя пальцы, выдавите верхнюю часть дисплея из металлической рамки.

Поднимите верхнюю часть дисплея из рамки.

Снимите весь дисплей.
