Замена разъёма наушников iPod Nano 6-го поколения

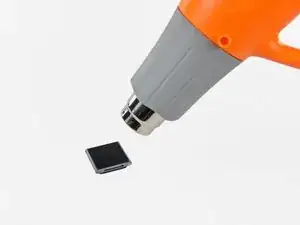

Используйте строительный фен или фен для волос, чтобы размягчить клей, фиксирующий периметр передней панели к корпусу.

Осторожно: не перегревайте переднюю панель, это может повредить ЖК-дисплей.

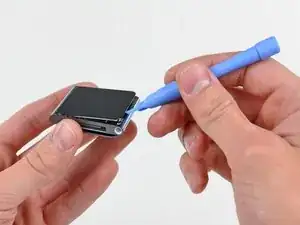

Пока передняя панель ещё тёплая, используйте край монтажного инструмента, чтобы поддеть её со стороны разъёма для наушников и приподнять из Nano.

Не пытайтесь поддеть переднюю панель с левой стороны дисплея и не вставляйте монтажный инструмент в эту область — под ней проходит кабель передачи данных дисплея, который может быть повреждён.

Продолжайте поддевать периметр передней панели, чтобы отделить её от наружного корпуса, тщательно следя за тем, чтобы не повредить кабель передачи данных дисплея, расположенный под её левой кромкой.

Если передняя панель слишком туго выходит из корпуса, подогрейте область и попробуйте снова.

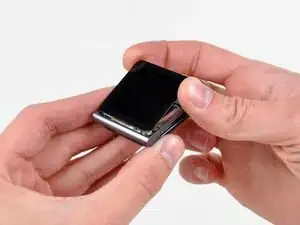

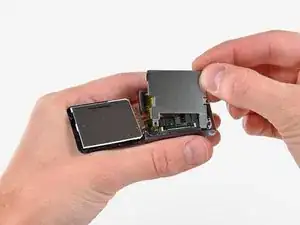

Поднимите переднюю панель со стороны разъёма для наушников.

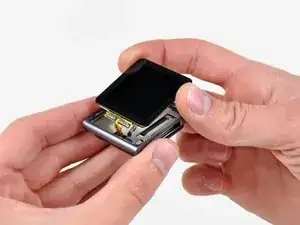

Оттяните переднюю панель слегка в сторону от левой кромки Nano, чтобы освободить кабель передачи данных дисплея.

Передняя панель по‑прежнему прикреплена к Nano двумя кабелями.

Положите переднюю панель рядом с Nano.

Удалите следующие два винта:

Один винт Phillips 2.3 мм

Один винт Phillips с плечиком 2.6 мм

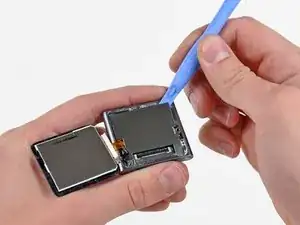

Используйте монтажный инструмент, чтобы поддеть стальную крышку за её верхний правый угол.

Снимите стальную крышку с Nano.

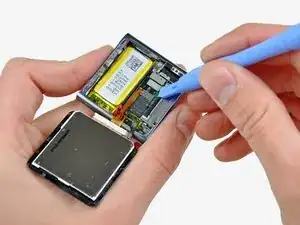

Используйте монтажный инструмент, чтобы отсоединить коннекторы кабеля передачи данных дисплея и дигитайзера от их разъёмов на плате.

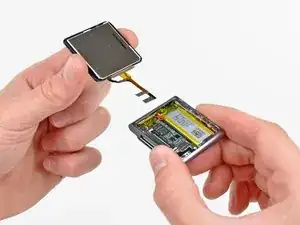

Снимите переднюю панель, следя за двумя кабелями, которые могут зацепиться.

Для повторной сборки вы можете использовать двустороннюю ленту, доступную здесь.

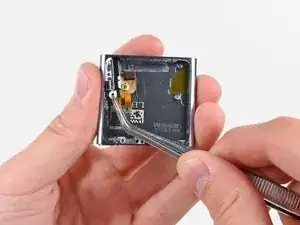

Используйте инструмент для вскрытия iPod, чтобы поднять разъёмный коннектор блока разъёма для наушников из его разъёма на логической плате.

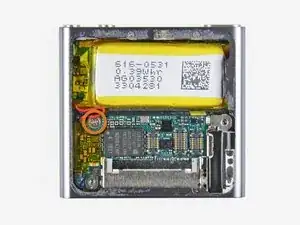

Удалите один винт Phillips 1.9 мм, закрепляющий логическую плату в корпусе.

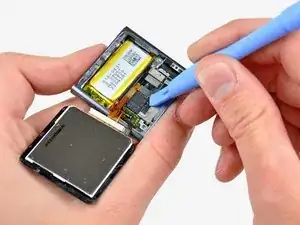

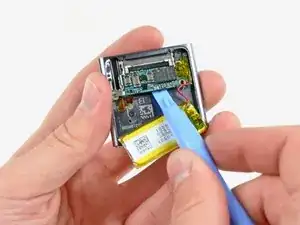

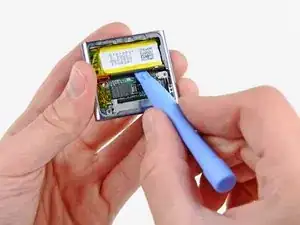

Используйте инструмент для вскрытия iPod, чтобы аккуратно поддеть аккумулятор и оторвать его от клея, крепящего его к корпусу.

Клей очень сильный. Работайте осторожно и медленно, чтобы не поскользнуться и не повредить хрупкие компоненты.

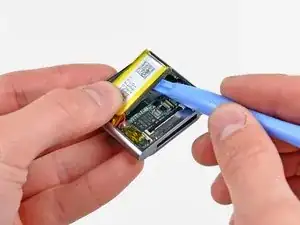

Используйте большой палец, чтобы тянуть аккумулятор влево по направлению к стороне Nano, пока поддеваете другой край аккумулятора из корпуса.

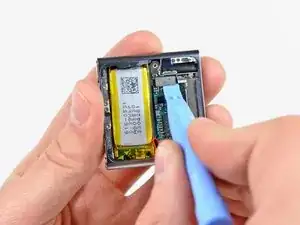

Используйте инструмент для вскрытия iPod, чтобы аккуратно поддеть логическую плату и оторвать её от клея, удерживающего её в корпусе.

Не поддевайте логическую плату чрезмерно вверх.

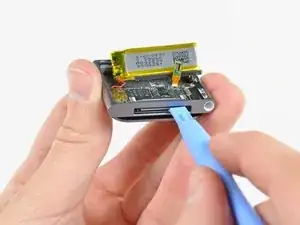

Используйте инструмент для вскрытия, чтобы аккуратно сдвинуть разъём док-коннектора к центру Nano.

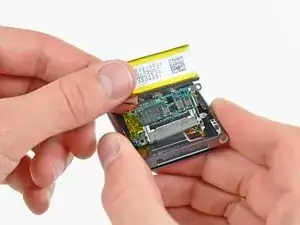

Снимите сборку логической платы с Nano, осторожно, чтобы не повредить кабель блока разъёма для наушников.

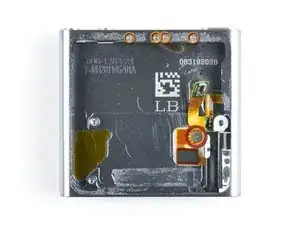

Удалите следующие пять винтов:

Один винт Phillips 1.7 мм

Четыре винта Phillips 3.9 мм

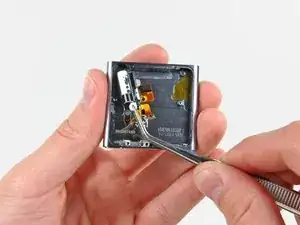

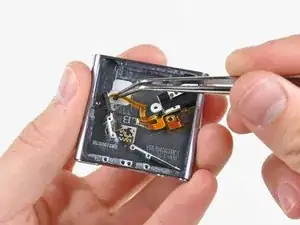

Используйте пинцет, чтобы осторожно потянуть разъём для наушников в сторону центра Nano.

Не тяните за кабель — он очень тонкий и хрупкий. За пластиковое крепление тянуть безопаснее.

Очень аккуратно потяните шлейф блока разъёма для наушников в сторону док-коннектора, чтобы отделить кнопки сна и громкости от корпуса.

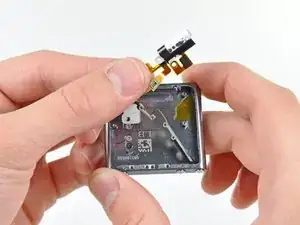

Снимите блок разъёма для наушников.
