Замена аккумулятора iPod Nano 6-го поколения

Используйте тепловую пушку или фен, чтобы размягчить клей, фиксирующий по периметру передний модуль к корпусу.

Осторожно: не перегревайте передний модуль, это может повредить ЖК-экран.

Пока передний модуль еще теплый, используйте край инструмента для вскрытия, чтобы поддеть его со стороны разъема для наушников и вынуть передний модуль из Nano.

Не пытайтесь поддеть или вставлять инструмент с левой стороны дисплея — под ней находится кабель передачи данных дисплея, который может быть повреждён.

Продолжайте поддевать по периметру передний модуль, осторожно освобождая его из корпуса, следя за тем, чтобы не повредить кабель передачи данных дисплея, закреплённый под его левой кромкой.

Если передний модуль слишком тяжело поднимается из корпуса, повторно нагрейте область и попробуйте снова.

Поднимите передний модуль со стороны разъёма для наушников.

Оттяните передний модуль слегка в сторону от левой стороны Nano, чтобы освободить кабель передачи данных дисплея.

Передний модуль по-прежнему прикреплён к Nano двумя кабелями.

Положите передний модуль рядом с Nano.

Удалите следующие два винта:

Один винт Phillips 2,3 мм

Один винт с уступом Phillips 2,6 мм

Используйте инструмент для вскрытия, чтобы поддеть стальной экран по его верхнему правому углу.

Снимите стальной экран с Nano.

Используйте инструмент для вскрытия, чтобы отключить разъёмы кабелей передачи данных дисплея и дигитайзера, приподняв их из гнёзд на логической плате.

Снимите передний модуль, следя за двумя кабелями, которые могут зацепиться.

Для повторной сборки вы можете использовать двусторонний скотч, доступный здесь.

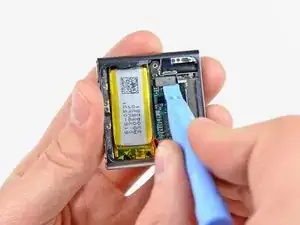

Используйте инструмент для вскрытия, чтобы аккуратно поддеть аккумулятор и оторвать его от клея, прикрепляющего его к корпусу.

Клей очень прочный. Работайте осторожно и медленно, чтобы не соскользнуть и не повредить хрупкие компоненты.

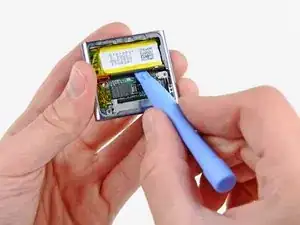

С помощью большого пальца тяните аккумулятор влево по корпусу Nano, пока другой край поддеваете инструментом, чтобы освободить его из корпуса.

Далее вы можете либо соединить новые провода аккумулятора со старыми методом скрутки, либо выпаять и полностью удалить старые провода с логической платы. Оба варианта описаны ниже.

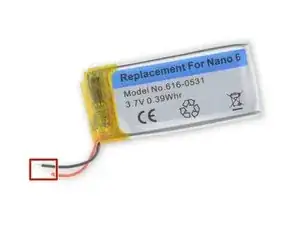

Провода на запасном аккумуляторе можно соединить со существующими проводами от старого аккумулятора методом скрутки. Этот способ позволяет установить новый аккумулятор без выпайки и удаления существующих проводов с логической платы.

Подробные инструкции по этой процедуре можно найти в этом видео Fix It Planet.

Используйте инструмент для вскрытия, чтобы приподнять разъём сборки гнезда для наушников и вынуть его из гнезда на логической плате.

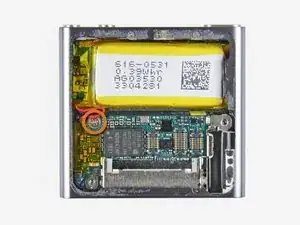

Удалите один винт Phillips 1,9 мм, который крепит логическую плату к корпусу.

Используйте инструмент для вскрытия, чтобы аккуратно оторвать логическую плату от клея, удерживающего её на корпусе.

Не поднимайте логическую плату чрезмерно вверх.

Используйте инструмент для вскрытия, чтобы аккуратно сдвинуть разъём док-коннектора к центру Nano.

Снимите узел логической платы с Nano, осторожно, чтобы не повредить кабель сборки гнезда для наушников.

Следуйте шагам из этого видео PON2.0 для выпайки и удаления старых проводов аккумулятора с логической платы.
