Замена зажима для ремешка iPod Nano 6-го поколения

Используйте тепловую пушку или фен, чтобы размягчить клей, удерживающий по периметру модуль передней панели к внешнему корпусу.

Будьте внимательны, не перегрейте модуль передней панели, так как это может повредить ЖК-дисплей.

Пока передняя панель ещё тёплая, используйте край монтажного инструмента, чтобы поддеть её со стороны разъёма для наушников и вывести модуль передней панели из Nano.

Не пытайтесь поддеть модуль передней панели с левой стороны дисплея или вставлять инструмент в эту область, поскольку под ней проходит кабель данных дисплея, который может быть повреждён.

Продолжайте поддевать по периметру модуль передней панели из внешнего корпуса, аккуратно обращаясь с кабелем данных дисплея, удерживаемым под его левой кромкой.

Если переднюю панель крайне трудно поднять из внешнего корпуса, ещё раз прогрейте область и попробуйте снова.

Поднимите модуль передней панели со стороны разъёма для наушников Nano.

Оттяните модуль передней панели слегка от левой стороны Nano, чтобы освободить кабель данных дисплея.

Модуль передней панели всё ещё прикреплён к Nano двумя кабелями.

Положите модуль передней панели рядом с Nano.

Удалите следующие два винта:

Один 2,3 мм винт с крестовым шлицем

Один 2,6 мм винт с уступом и крестовым шлицем

Используйте монтажный инструмент, чтобы поддеть стальной экран за его верхний правый угол.

Снимите стальной экран с Nano.

Используйте монтажный инструмент, чтобы отсоединить разъёмы кабелей данных дисплея и дигитайзера, поднимая их вверх из гнёзд на плате.

Снимите модуль передней панели, следя за двумя кабелями, которые могут зацепиться.

Для обратной сборки можно использовать двухсторонний скотч, указанный здесь.

Используйте монтажный инструмент iPod, чтобы поднять разъём сборки разъёма для наушников и вынуть его из гнезда на плате.

Удалите один 1,9 мм винт с крестовым шлицем, фиксирующий плату к внешнему корпусу.

Используйте монтажный инструмент iPod, чтобы аккуратно поддеть батарею и оторвать её от клея, фиксирующего её к внешнему корпусу.

Клей очень прочный. Работайте осторожно и медленно, чтобы не соскользнуть и не повредить хрупкие компоненты.

Используйте большой палец, чтобы тянуть батарею влево по направлению к левой стороне Nano, пока поддеваете другой край батареи из внешнего корпуса.

Используйте монтажный инструмент iPod, чтобы аккуратно поддеть плату и оторвать её от клея, прижимающего её к внешнему корпусу.

Не поддёргивайте плату чрезмерно вверх.

Используйте монтажный инструмент iPod, чтобы слегка сдвинуть порт док-коннектора к центру Nano.

Снимите сборку платы с Nano, осторожно, чтобы не повредить кабель сборки разъёма для наушников.

Удалите следующие пять винтов:

Один 1,7 мм винт с крестовым шлицем

Четыре 3,9 мм винта с крестовым шлицем.

Используйте пинцет, чтобы аккуратно подтянуть разъём для наушников в направлении к центру Nano.

Избегайте натяжения кабеля, он очень тонкий и хрупкий. За пластиковое крепление тянуть безопаснее.

Очень осторожно потяните шлейф сборки разъёма для наушников в направлении док-коннектора, чтобы отделить кнопки сна и громкости от внешнего корпуса.

Удалите сборку разъёма для наушников.

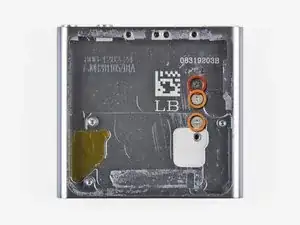

Удалите следующие три винта:

Один чёрный 1,8 мм винт с крестовым шлицем

Два 1,7 мм винта с крестовым шлицем

Снимите зажим с внешнего корпуса.

При установке зажима снова необходимо очень плотно прижать основание зажима к внешнему корпусу при ввинчивании первого винта.
