Замена жесткого диска iPod 5-го поколения (Video) на карту памяти CF или SDHC/SDXC

Перед тем как открыть iPod, убедитесь, что переключатель блокировки (Hold) находится в положении «заблокировано». Ползунок должен быть полностью справа, если iPod расположен перед вами экраном вниз.

Открывать iPod может быть сложно. Не расстраивайтесь, если потребуется несколько попыток, чтобы его открыть.

Освободите первую фиксирующую защёлку внизу iPod с помощью инструмента для вскрытия iPod. Край инструмента должен быть направлен к металлической задней крышке, чтобы не поцарапать пластиковую переднюю панель.

Используйте это фото ОТКРЫТОГО iPod в качестве ориентира, чтобы определить места расположения фиксирующих защёлок — по 4 с каждой стороны, одна сверху и две внизу. Это сэкономит вам много времени и поможет избежать царапин на пластиковой крышке.

На каждой стороне iPod находятся четыре фиксирующие защёлки. Инструмент для вскрытия iPod используется, чтобы отделить пластиковую переднюю часть от металлической задней крышки.

Вставьте инструмент для вскрытия iPod в левую сторону устройства, удерживая край инструмента, направленным к металлической задней крышке.

Небольшая медиаторная пластина может очень помочь при открытии iPod. Просто вставьте её и сдвиньте по периметру корпуса, чтобы освободить защёлки и упростить процесс.

Осторожно расширяйте имеющуюся щель, покачивая инструмент для вскрытия и смещая его влево.

Продолжайте до тех пор, пока вся сторона iPod не станет свободной.

Затем можно вставить инструмент для вскрытия справа от переключателя Hold. Будьте очень осторожны при вставке инструмента, так как дисплей очень хрупкий.

Осторожно проведите инструментом для вскрытия по верхней части дисплея, убедившись, что освобождены фиксирующие защёлки.

Другие стороны iPod теперь должны легко отстать. Если этого не происходит, используйте инструменты для вскрытия с правой стороны iPod так же, как и с левой.

Отделите переднюю часть iPod от задней примерно на дюйм (или на несколько сантиметров).

Корпус iPod теперь открыт, но не разделяйте половинки полностью. Две ленточные шлейфы всё ещё соединяют заднюю панель с остальной частью iPod.

Используйте изогнутые пинцеты или инструмент для вскрытия iPod, чтобы поднять коричневую защёлку разъёма, удерживающую оранжевый ленточный кабель аккумулятора. Убедитесь, что вы тянете за оба края защёлки. Нужно поднять коричневую защёлку примерно на 1–2 мм, чтобы освободить кабель. Не поднимайте больше и не снимайте защёлку, иначе вы можете вытащить вместе с ней белый разъём!

Не поднимайте слишком высоко, иначе вы можете вырвать разъём аккумулятора с платы.

Убедитесь, что коричневую защёлку вы поднимаете строго вверх. Разъём хрупкий и сломается, если сдвинуть его в сторону. Внизу у разъёма есть защёлки, удерживающие кабель. Как только вы сломаете одну из боковых лапок, возникнут проблемы с установкой кабеля обратно. Если она сломается, вставьте кабель в слот и затем защёлкните коричневый держатель на место, чтобы кабель не выскользнул.

Извлеките кабель из разъёма.

Теперь у вас должен оставаться один оранжевый ленточный кабель, всё ещё соединяющий переднюю и заднюю части корпуса.

На этом этапе вы можете снять и установить синие резиновые буферные прокладки, либо продолжить разъединение корпуса.

Отделение корпуса не требуется для замены аккумулятора, но может упростить замену. Оно требует отсоединения дополнительного кабеля с риском повреждения при снятии.

Поднимите жесткий диск, чтобы получить доступ к разъёму ленточного кабеля разъёма наушников (обозначено жёлтой рамкой).

Если амортизирующие буфера жесткого диска оторвутся, убедитесь, что при установке вы разместите их с вырезом, как показано на фотографии.

С помощью инструмента для вскрытия аккуратно подденьте коричневую защёлку разъёма ленточного кабеля наушников. Защёлка повернётся на 90 градусов вверх, высвобождая ленточный кабель.

С помощью пальцев извлеките ленточный кабель разъёма наушников.

Передняя и задняя части iPod теперь должны быть полностью разделены.

Используйте маленький инструмент для вскрытия iPod, чтобы освободить чёрную защёлку, удерживающую ленточный кабель жесткого диска. Защёлка повернётся на 90 градусов в сторону логической платы, освобождая кабель.

Удерживая ленточный кабель указательным пальцем, отсоедините диск от ленточного кабеля.

Убедитесь, что резиновые боковые амортизаторы жесткого диска прикреплены к установочному диску. Используйте руководство по установке резиновых боковых амортизаторов жесткого диска для выполнения этой задачи.

При необходимости синяя пенная прокладка на жестком диске также может потребовать переноса на заменяемый диск.

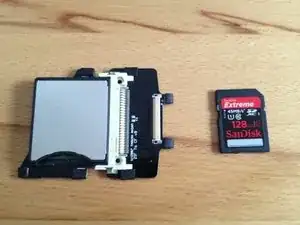

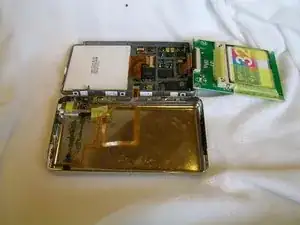

Теперь подключите преобразователь ZIF→CF к ZIF-ленточному кабелю iPod. Также можно использовать адаптер SD→CF, но не все они будут работать.

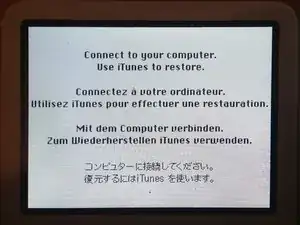

После сборки вам потребуется восстановить iPod через iTunes.
