Замена динамика InFocus IN3104
В проекторе InFocus IN3104 установлены два динамика. Если вы не слышите звук из устройства или звук поступает только с одной стороны, потребуется заменить один или оба динамика. Для выполнения этой инструкции понадобится отвёртка с крестообразной битой №1. Для выполнения задачи не требуются специальные навыки.
Шаг 1
Поверните проектор так, чтобы объектив был направлен на вас.
С левой стороны проектора, внутри небольшой решётки, находятся винт и ручка.
Отвёрткой с крестообразной битой №1 выверните винт длиной 6 мм, который крепит верхнюю крышку.

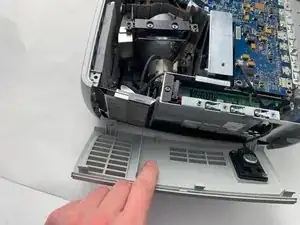

Снимите крышку обслуживания.
Шаг 2
Отвёрткой с крестообразной битой №1 выверните семь винтов длиной 6 мм.
Отвёрткой с крестообразной битой №1 выверните два винта длиной 5 мм.

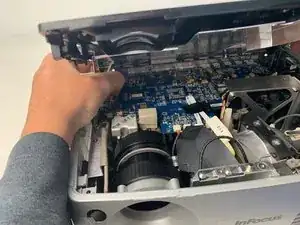

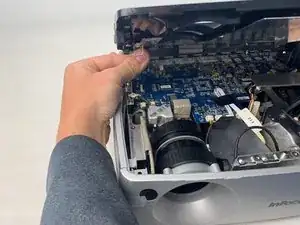

Снимите верхнюю крышку.
Не тяните крышку слишком сильно. Это может повредить провод, подключённый к материнской плате.
Шаг 3

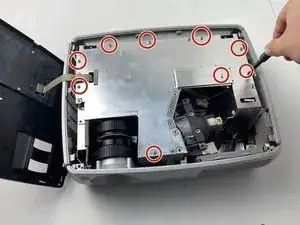

Отвёрткой с крестообразной битой №1 выверните девять винтов длиной 6 мм.
Поднимите металлическую крышку и отложите её в сторону, чтобы открыть доступ к материнской плате.
Шаг 4

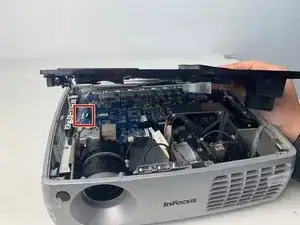

Осторожно подденьте чёрную пластиковую фиксирующую планку разъёма ZIF на материнской плате пластиковой лопаткой.
Извлеките белый шлейф с синим концом из разъёма.

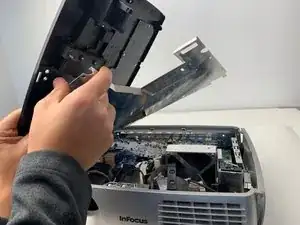

Снимите металлическую крышку.
Шаг 5

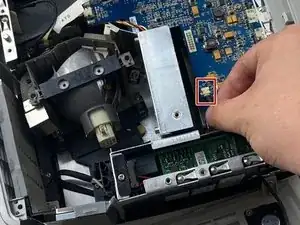

Отсоедините провод динамика, расположенный сразу за вентилятором охлаждения.

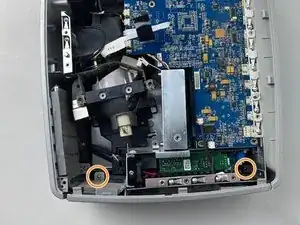

Отвёрткой с крестообразной битой №1 выверните два винта длиной 6 мм на кронштейнах корпуса.
Шаг 6
Снимите боковую панель.
Отвёрткой с крестообразной битой №1 выверните два винта длиной 6 мм.

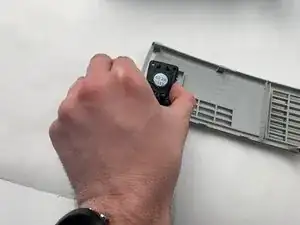

Извлеките динамик, потянув его прямо наружу.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
