Замена лампы InFocus IN3104

Поверните проектор так, чтобы линза была направлена на вас.

С левой стороны проектора находится винт и ручка внутри маленькой решетки.

Используйте отвертку Philips #1, чтобы удалить винт размером 6 мм, крепящий верхнюю крышку.

Снимите сервисную крышку.

Используйте отвертку Philips #1, чтобы удалить семь винтов размером 6 мм.

Используйте отвертку Philips #1, чтобы удалить два винта размером 5 мм.

Снимите верхнюю крышку.

Не тяните крышку слишком сильно. Это может повредить провод, подключенный к материнской плате.

Используйте отвертку Philips #1, чтобы удалить девять винтов размером 6 мм.

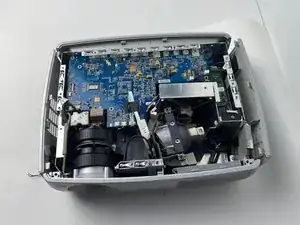

Поднимите металлическую крышку и отложите ее в сторону, чтобы открыть материнскую плату.

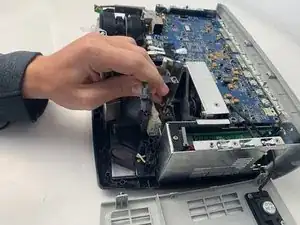

Осторожно подденьте черную пластиковую защелку разъема ZIF на материнской плате пластиковым инструментом.

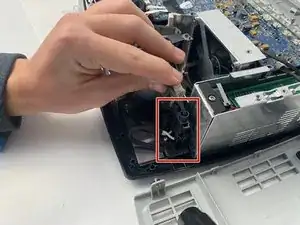

Вытащите белый шлейф с синей меткой из разъема.

Снимите металлическую крышку.

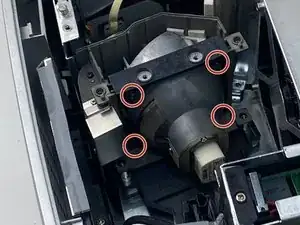

Используйте отвертку Philips #0, чтобы удалить четыре винта размером 6 мм.

Вам может понадобиться гибкий удлинитель, чтобы помочь легко удалить винты.
