Замена вентиляторов InFocus IN3114
Используйте это руководство, чтобы снять вентиляторы на левой стороне (со стороны передней панели) проектора InFocus IN3114.
Вентиляторы используются для охлаждения устройств. По мере работы электронных компонентов они выделяют тепло. Содержание вентиляторов в чистоте, отсутствие препятствий и исправность важны для долгосрочной сохранности устройства.
Вентиляторы могут быть сломанными, заблокированными, заклинившими или отключёнными. Чаще всего достаточно снять вентиляторы, очистить их и заменить, чтобы восстановить работоспособность.
Шаг 1

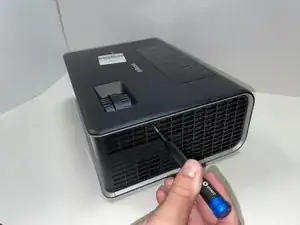

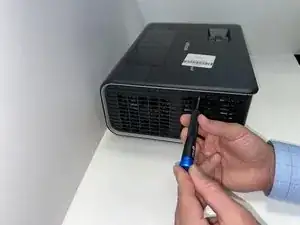

Отвинтите крестовую винтовую головку Phillips #1 длиной 1,2 см с каждой стороны проектора.
Шаг 2

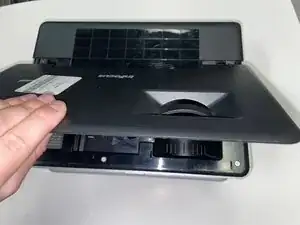

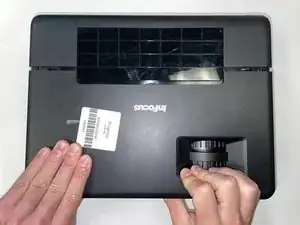

Сдвиньте верхнюю крышку проектора вручную.
Поднимите и снимите крышку.

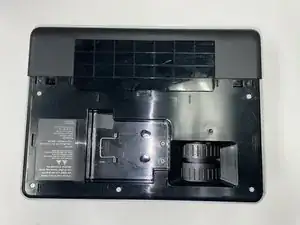

Шаг 3

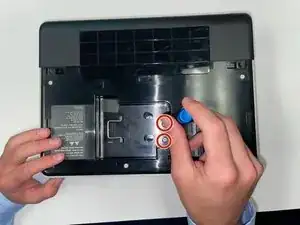

Отвинтите двумя винтами 9 мм на верхней части блока лампы с помощью крестовой отвёртки Phillips #1.
Винты не выйдут полностью. Лучше всего максимально их ослабить.
Шаг 4
Поднимите серебристую ручку руками и извлеките блок лампы.
Шаг 5

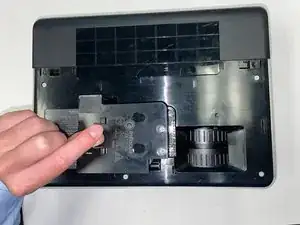

После снятия блока лампы переверните его так, чтобы серебристая тяга была обращена вниз.

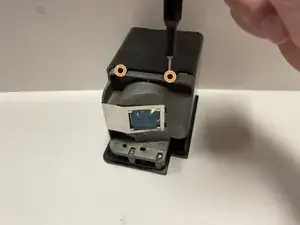

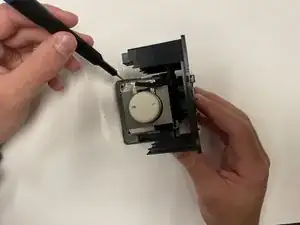

Отвинтите винт 5 мм с правой стороны блока лампы крестовой отвёрткой Phillips #00.
Отвинтите два винта 5 мм на верхней части блока той же отвёрткой Phillips #00.
Шаг 6
Снимите чёрную крышку блока руками.
Шаг 7
После снятия крышки переверните блок так, чтобы лампа была обращена вниз.
Удалите четыре винта 4 мм крестовой отвёрткой Phillips #00.
Шаг 8
Вытащите лампу и серебристый кожух руками.

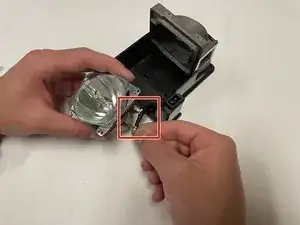

Осторожно потяните за два провода, соединяющие лампу с её корпусом, чтобы отключить их.
Шаг 9

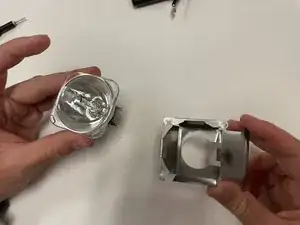

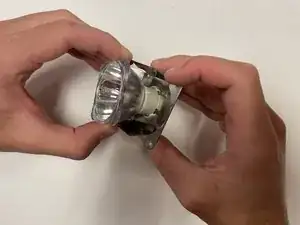

После отключения проводов извлеките лампу из серебристого кожуха и замените её.
Шаг 10

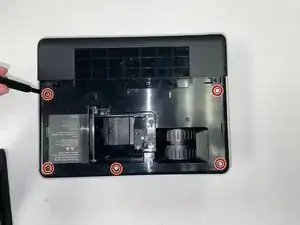

Ослабьте и удалите пять винтов 7 мм, которые закрепляют рамку, с помощью крестовой отвёртки Phillips #1.
Шаг 11
Слегка оттяните верхнюю часть передней панели назад.

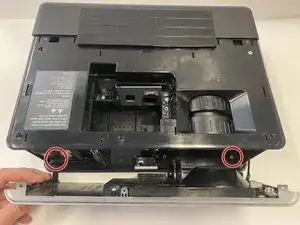

Отвинтите два винта 7 мм крестовой отвёрткой Phillips #1 и поднимите вверх.
Эти винты сильно затянуты. Чтобы избежать соскальзывания шлица, при откручивании прикладывайте достаточное давление вниз на отвёртку.
Шаг 12

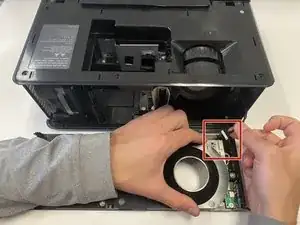

Отключите провода, соединяющие переднюю панель с основным корпусом проектора, руками.
Провода должны выходить при умеренном усилии.
Шаг 13
Аккуратно отведите левую вентиляционную решётку назад и открутите винты, которые её закрепляют, крестовой отвёрткой Phillips #1.
Эти винты сильно затянуты. Чтобы избежать соскальзывания шлица, прикладывайте достаточное давление вниз.
Шаг 14

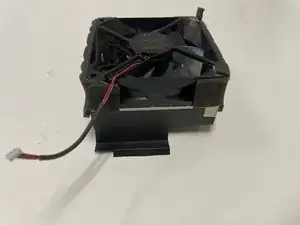

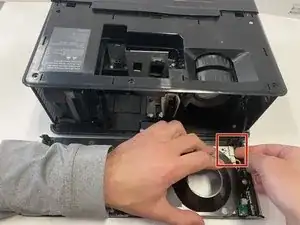

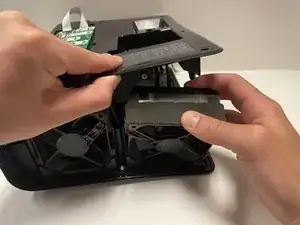

Аккуратно снимите каждый вентилятор и вручную осторожно отключите их разъёмы от платы.
Провода должны отключаться при умеренном усилии.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
