Замена сенсорной панели Samsung Gear VR

Электроника

Навигация по вашему мобильному устройству при подключении осуществляется с помощью сенсорной панели на боковой стороне гарнитуры. Если пользователь теряет возможность управлять своим устройством, сенсорная панель могла отсоединиться или потребоваться замена. В этом руководстве будет описан процесс доступа к сенсорной панели гарнитуры для ремонта или замены.

Материнская плата частично находится на внутреннем элементе маски гарнитуры и должна быть удалена для снятия внутреннего элемента маски.

При работе с гарнитурой следует проявлять осторожность, так как проводка соединяет USB-адаптер с материнской платой. Следует избегать напряжения на проводах и открывать гарнитуру справа налево.

Шаг 1

Снимите переднюю крышку, чтобы получить доступ к пластине, удерживающей телефон на месте во время использования.

Снимите четыре крышки винтов в углах с помощью металлической лопатки, чтобы открыть четыре винта.

Удалите стикер, расположенный в верхней части, чтобы выявить два дополнительных винта.

Шаг 2

С помощью бит PH000 удалите шесть винтов по 0,5 см, которые крепят переднюю опору для телефона.

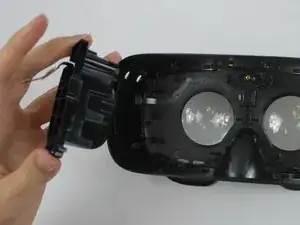

После полного удаления шести винтов поднимите переднюю опору для телефона вверх и влево.

При работе с оборудованием будьте осторожны, чтобы не напрягать проводку, расположенную на левой стороне гарнитуры.

Шаг 3

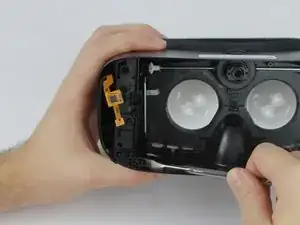

Используйте синий пластиковый инструмент для открытия, чтобы удалить остальные разъемы от материнской платы.

Большой золотой разъем слегка приклеен, поэтому его может потребоваться удалять с большим усилием, чем остальные.

Шаг 4

Теперь вы можете удалить материнскую плату из маски.

Убедитесь, что к материнской плате ничего не подключено, прежде чем пытаться ее удалить, так как вытягивание с подключенным может повредить соединения.
