Замена аккумулятора iPod Touch первого поколения

Открытие корпуса — сложная и потенциально опасная операция. Требуется значительная сила, чтобы вжать пластиковый инструмент для вскрытия между швами корпуса. Корпус может быть повреждён, если этот шаг выполнен неправильно. Следите за собственной безопасностью при открытии iPod.

Вставьте небольшой пластиковый инструмент для вскрытия в зазор между пластиковой панелью дисплея и металлической задней панелью. Угловой край инструмента должен быть направлен в сторону металлической задней панели.

Удерживайте инструмент на месте, когда он зафиксируется внутри и панели будут разъединены.

С каждой стороны iPod расположено семь сцепляющихся фиксирующих защёлок. Большой пластиковый инструмент для вскрытия будет использоваться для разъединения передней панели и металлической задней части iPod.

Вставьте большой инструмент для вскрытия с правой стороны iPod так, чтобы край инструмента был направлен к металлической задней панели.

Осторожно расширяйте существующий зазор, покачивая большой инструмент и двигая его вправо.

Продолжайте, пока правая сторона iPod не ослабнет.

Перейдите на другую сторону iPod.

Следуйте той же процедуре, что и на предыдущем шаге, чтобы освободить семь защёлок, удерживающих панели.

Когда панели с этой стороны будут разъединены, задняя панель можно отделить от остальной части iPod.

Осторожно поднимите заднюю панель пальцами.

Передняя и задняя части iPod теперь должны быть полностью разделены.

Золотая антенна (третья фотография) легко выскальзывает из посадочного места. Убедитесь, что антенна надёжно установлена перед закрытием iPod.

Аккумулятор приклеен к дисплею iPod, но не закреплён винтами.

Переверните iPod на 180 градусов, чтобы он соответствовал ориентации на изображении.

Осторожно вставьте лопатку между аккумулятором и дисплеем. Под аккумулятором проходят кабели, поэтому аккуратно поддёвывайте аккумулятор, чтобы их не повредить.

С помощью лопатки (или ногтей) снимите золотую антенну. Антенна легко гнётся, поэтому не прикладывайте чрезмерного усилия. При сборке установите золотую антенну на место перед установкой антенных плат.

С помощью лопатки отсоедините разъём слева.

Удалите винт Phillips длиной 2,4 мм.

Удалите винт Phillips длиной 1,6 мм.

Плату антенной петли нужно приподнять (она приклеена). Осторожно используйте пластиковый инструмент для вскрытия или лопатку, чтобы отодрать плату антенной петли. Плата соединена с антенной электроникой небольшим шлейфом. Этот двухплатный узел очень хрупок.

Две маленькие антенные платы теперь можно поднять вместе, и их оранжевый кабель можно отсоединить от дисплея.

С помощью лопатки удалите чёрную маскирующую ленту. Это откроет два верхних винта на фотографии.

Открутите три винта Phillips длиной 2,4 мм.

Открутите винт Phillips длиной 3,8 мм.

С помощью лопатки отсоедините чёрный разъём.

С помощью лопатки отсоедините чёрный разъём.

С помощью лопатки ослабьте плату логики с нескольких сторон. Она удерживается клеем и четырьмя винтами, удалёнными на предыдущем шаге.

Будьте осторожны при подъёме платы логики. Разъём для наушников и док-порт прикреплены к плате.

Осторожно приподнимите плату логики вместе с прикреплёнными компонентами вверх.

Меньшая часть платы логики, расположенная снизу, очень гибкая и хрупкая. Не тяните лопатку вверх при её отщёлкивании — используйте только боковые движения.

Просуньте лопатку под меньшую часть платы логики. Плата должна отойти, когда лопатка проскользнёт почти до другой стороны.

Плата логики и аккумулятор теперь могут быть полностью отделены от остальной части iPod.

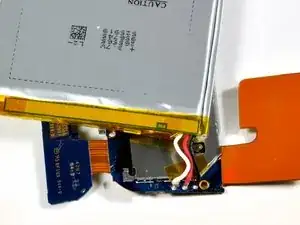

Используйте наконечник лопатки, чтобы удалить мутный белый клей, покрывающий контакты аккумулятора.

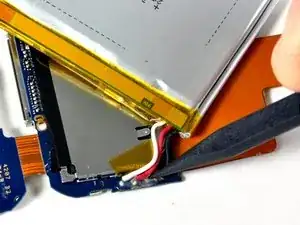

Чтобы снизить риск замыкания красного провода аккумулятора на металлический экран, сначала можно удалить клей с чёрного и белого проводов аккумулятора. После выпаивания чёрного и белого проводов удалите клей и выпаяйте красный провод.

Теперь можно приступать к процессу пайки. Вам понадобятся паяльник, припой и оплетка для выпайки. Если у вас их нет, вы можете найти эти инструменты в радиомагазине.

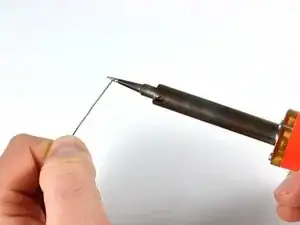

Очистите паяльник, расплавив небольшое количество припоя непосредственно на жало паяльника, затем протрите жало паяльника о влажную губку.

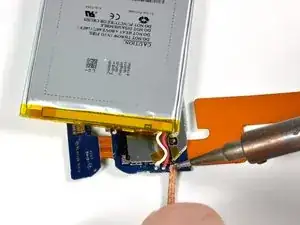

Поместите оплетку для выпаивания поверх существующей припойной шарики.

Приложите паяльник к оплетке над существующей припойной шарикой.

Держите паяльник на месте, пока припой не расплавится в оплетку.

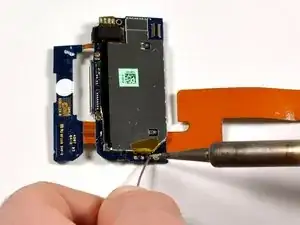

Повторите ту же процедуру для оставшихся двух контактов.

Поднимите старую батарею из iPod. Убедитесь, что весь припой удалён перед тем, как оттянуть провода от платы. Провода должны отделяться с небольшим или без сопротивления.

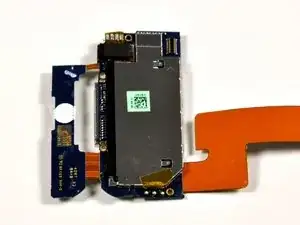

Рекомендуется очистить оголённую поверхность платы мягкой тканью или губкой с небольшим количеством изопропилового спирта.

Расплавьте небольшую каплю припоя непосредственно на металлический контакт на плате, приложив паяльник к контакту и подавая припой к жалу и плате.

Как только небольшое количество припоя расплавится на плате, сначала отнимите припой, затем паяльник.

Капля припоя должна напоминать небольшой купол или полусферу. Если она плоская или неровная, просто снова приложите паяльник к припою, чтобы расплавить его, и затем отнимите паяльник. Может потребоваться немного больше припоя, если это не помогает.

Сначала присоедините чёрный провод, затем красный, и завершите белым проводом.

Разместите провод от новой батареи на новой припойной капле.

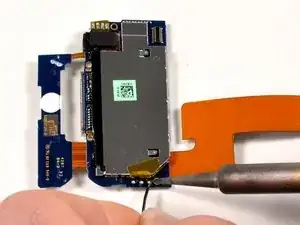

Приложите жало паяльника к припойной капле, пока она не расплавится.

Вставьте проволочный вывод в жидкий припой так, чтобы провод прошёл через центр капли, затем уберите паяльник.

Продолжите с двумя другими соединениями тем же образом, особенно следя за тем, чтобы не спаять два контакта вместе.

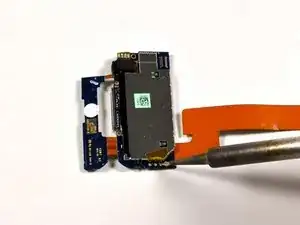

Провода должны выглядеть очень похоже на этом изображении после завершения пайки.
