Замена динамиков Philips DS3000
Если вы слышите слабый или искажённый звук из вашего Philips DS3000, возможно, пришло время заменить динамики.
В этом руководстве показано, как заменить динамики в аудиостойке Philips DS3000/37. Поскольку для этого ремонта требуется пайка, может быть полезна страница о технике пайки, ссылка на которую приведена здесь. Как паять и распаивать соединения
Будьте осторожны при пайке: паяльник сильно нагревается и может вызвать ожоги. Перед началом ремонта убедитесь, что динамик выключен и отсоединён от зарядного устройства.
Шаг 1

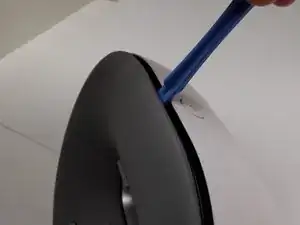

Вставьте монтажный инструмент между серой передней панелью и белой задней крышкой.
Отожмите серую панель от белой крышки.
Шаг 2

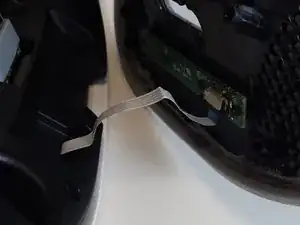

Поднимите металлический фиксатор на ZIF‑разъёме с помощью лопатки.
Осторожно вытяните шлейф из разъёма.
Если вы не знакомы с использованием разъёмов, ознакомьтесь с этим руководством.
Убедитесь, что защёлка разъёма полностью поднята перед вытаскиванием шлейфа. Это предотвратит повреждение кабеля.
Шаг 3

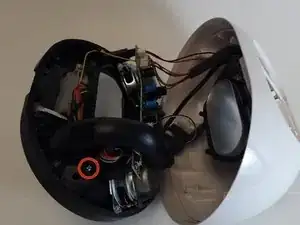

Разверните белую крышку так, чтобы чёрный внутренний корпус был направлен вверх.

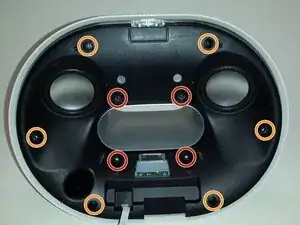

Удалите четыре винта Phillips #1 длиной 8 мм с помощью крестовой отвёртки Phillips #1.
Удалите шесть винтов Phillips #1 длиной 10 мм с помощью крестовой отвёртки Phillips #1.
Шаг 4

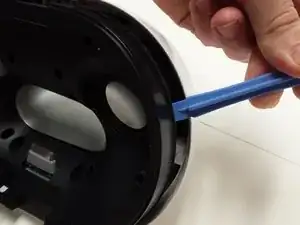

Медленно подденьте по периметру чёрный внутренний корпус монтажным инструментом.
Оттяните ослабленную чёрную крышку от задней части корпуса.
Шаг 5
Найдите зелёную плату на тыльной стороне чёрной крышки.

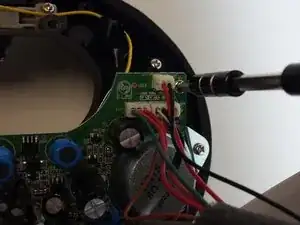

Удалите четыре винта Phillips #1 длиной 8 мм, фиксирующие плату, с помощью крестовой отвёртки Phillips #1. Винты расположены в четырёх углах платы.
Шаг 6
Удалите один винт Phillips #1 длиной 8 мм с помощью крестовой отвёртки Phillips #1.
Снимите звуковой порт (большую чёрную трубку) с основного чёрного корпуса.
Шаг 7

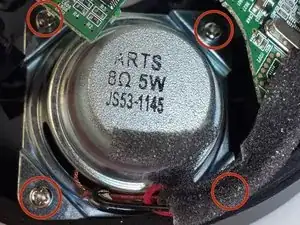

Удалите четыре винта Phillips #1 длиной 7 мм, удерживающие динамик, с помощью крестовой отвёртки Phillips #1.
Динамик расположен под звуковым портом, который вы сняли на шаге 6.
Шаг 8

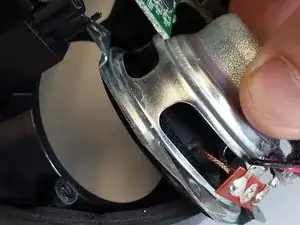

Осторожно оттяните динамик от чёрного корпуса.
Динамик останется подключён к корпусу с помощью пары проводов.
Шаг 9

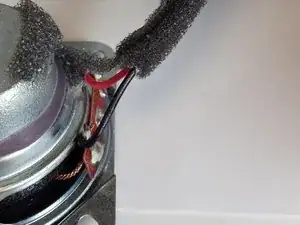

Аккуратно надрежьте примерно дюйм чёрной губчатой изоляции кусачками для проводов.
Осторожно снимите пену с проводов.
Вместо кусачек для проводов можно использовать ножницы, канцелярский нож или нож X‑ACTO.
При разрезании пены применяйте лёгкое давление, чтобы не повредить лежащие под ней провода.
Шаг 10

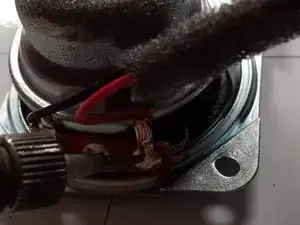

Зафиксируйте, где провода подключаются к динамику. При установке нового динамика припаивайте провода к тем же точкам.

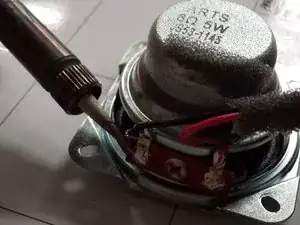

Нагрейте припой, фиксирующий красный провод, с помощью паяльника.
Удалите красный провод.
Удалите чёрный провод тем же способом.
Обращайтесь с паяльником крайне осторожно, чтобы избежать серьёзных ожогов. Работайте в хорошо проветриваемом помещении, чтобы не вдыхать пары припоя.
Шаг 11

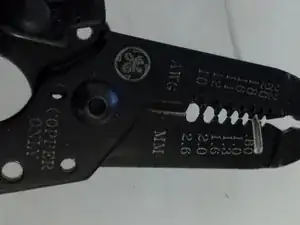

Снимите четверть дюйма резиновой изоляции с каждого из проводов динамика (красного и чёрного) с помощью стриппера для проводов, используя калибр 0.80 мм.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Отдавайте электронные отходы в переработку предприятиям с сертификацией R2 или e‑Stewards.
