Замена материнской платы OontZ Angle 3
В этом руководстве требуется пайка при отключении аккумулятора и динамиков от материнской платы. Если вы не знакомы с пайкой, посмотрите видео «Пайка для начинающих: пять простых шагов», чтобы ознакомиться и уметь отключить аккумулятор и динамик.
Шаг 1

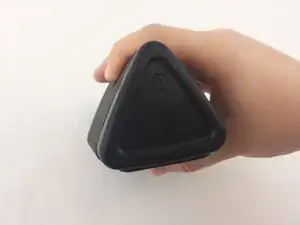

Убедитесь, что OontZ Angle 3 выключен перед началом разборки.

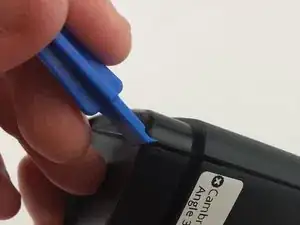

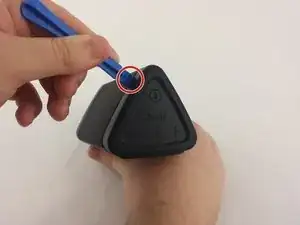

Используйте пластиковый инструмент для открытия, чтобы снять резиновую крышку с каждого конца динамика.
Шаг 2

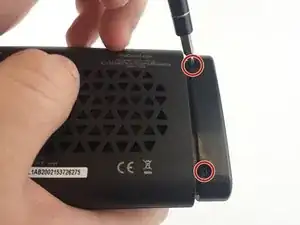

Удалите четыре (4) винта Phillips #0 длиной 11.7 мм с каждой стороны внизу динамика.
Шаг 3

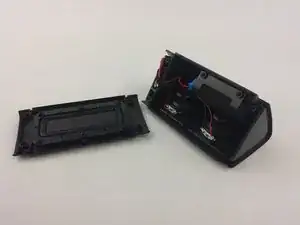

Используйте пластиковый инструмент для открытия в одном из углов, чтобы отделить нижнюю часть от динамика, а затем снимите деталь.
Шаг 4

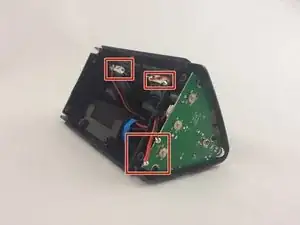

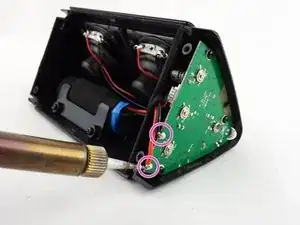

Найдите соединения для пайки аккумулятора на материнской плате и провода для динамиков.
Используйте паяльник, чтобы отключить провода аккумулятора от материнской платы.

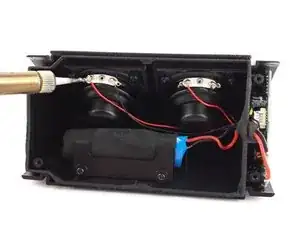

Используйте паяльник, чтобы отключить провода динамиков от материнской платы.
При повторном подключении аккумулятора и динамиков к новой материнской плате будьте осторожны, чтобы сделать соединения с правильными узлами, а также обеспечить полное соединение, так как динамики могут сломаться при неправильном соединении, а аккумулятор рискует перегревом или возгоранием, если подключен неправильно или плохо.
Шаг 5

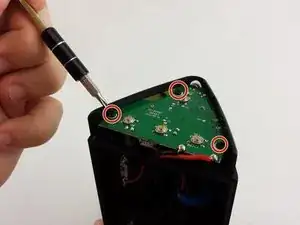

Удалите три (3) винта длиной 3.6 мм с помощью отвертки Phillips #0.

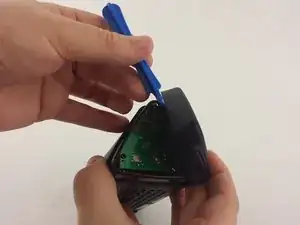

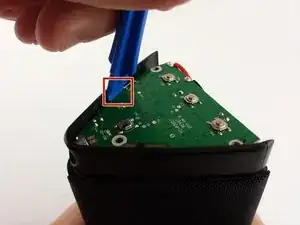

Используйте пластиковый инструмент для открытия на середине одной стороны материнской платы, чтобы вытащить её из корпуса.

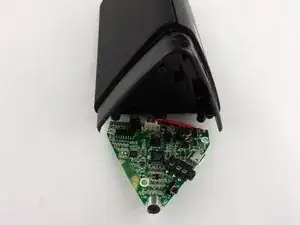

Удалите неисправную материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
