Замена 3.5mm аудиопорта Oontz Angle 3 ULTRA
Если ваш динамик Oontz Angle 3 ULTRA воспроизводит неисправный звук с помощью 3.5mm аудиокабеля, возможно, вам потребуется заменить 3.5mm аудиопорт. Этот инструктаж проведет вас через процесс замены 3.5mm аудиопорта вашего Bluetooth-спикера Oontz Angle 3 ULTRA. Для этой процедуры вам понадобятся пластиковая лопатка, паяльник и оплетка для припоя или отсос для припоя. Следуйте этой инструкции, чтобы узнать, как паять и выпаивать соединения.
Предупреждение: В этой инструкции отсутствует ключевой шаг между шагами 4 и 5. Оригинальный автор не включил шаги по снятию дочерней платы с устройства.
Шаг 1
Снимите два черных резинок вокруг краев динамика.
Под резинкой с символами находится белая резиновая накладка для кнопок. Снимите ее, чтобы открыть панель сверху.
В двух углах ее треугольной поверхности имеется небольшая выемка, которая позволяет использовать ногти или пинцет для захвата и снятия накладки.
Шаг 2

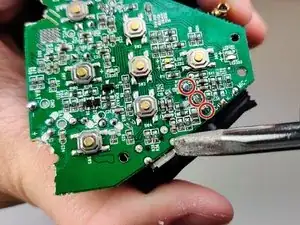

Используйте отвертку JIS #0, чтобы удалить шесть винтов и открыть материнскую плату.
Шаг 3
С помощью пинцета прищипните и удалите резины, закрывающие винты.
Шаг 4
Используя отвертку JIS #0, удалите 6 винтов, удерживающих заднюю панель.
Снимите заднюю панель с устройства.
Шаг 5
С помощью оплетки для припоя и паяльника удалите припой с каждого соединения и аккуратно вытяните 3.5mm порт от материнской платы с помощью пинцета.
Для получения дополнительной информации о пайке и выпайке соединений, пожалуйста, посетите инструкцию по пайке и выпайке.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
