Замена аккумулятора Oontz Angle 3 ULTRA

Снимите две чёрные резиновые накладки по краям динамика.

Под накладкой со знаком находится белая резиновая прокладка для кнопок. Отогните её, чтобы открыть панель под ней.

На двух углах треугольной лицевой части есть небольшие выемки, которые позволяют захватить и отодрать покрытие ногтями или пинцетом.

Используйте отвертку JIS #0, чтобы выкрутить шесть винтов и открыть доступ к плате.

С помощью пинцета зажмите и вытащите резиновые заглушки, закрывающие винты.

Используя отвертку JIS #0, выкрутите 6 винтов, удерживающих заднюю панель.

Снимите заднюю панель с устройства.

Перед работой убедитесь, что устройство ВЫКЛЮЧЕНО, поскольку может произойти электрическая искра, если устройство включено.

После разборки и обнажения платы проследите толстые чёрный и красный провода от аккумуляторного блока до мест их подсоединения на плате.

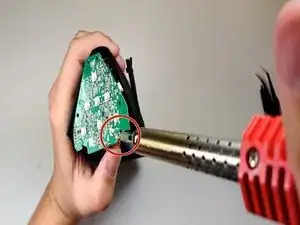

Используйте паяльник, чтобы расплавить положительное и отрицательное соединения.

Для получения дополнительной информации о пайке и выпаивании соединений, пожалуйста, прочитайте Руководство по пайке и выпаиванию соединений.

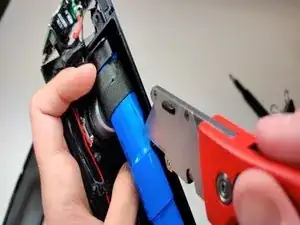

После отключения аккумулятора от платы аккуратно разрежьте синий обмоточный материал вокруг аккумулятора канцелярским ножом или ножом для моделирования.

Лучше всего располагать лезвие ножа касательно к кромке аккумулятора, чтобы избежать повреждения электролита.

Проявляйте максимальную осторожность на этом этапе. Вы можете удалить синюю ленту другим способом, но если используете нож, не прорезайте корпус аккумулятора.

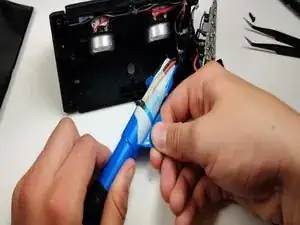

После разреза обычно достаточно усилия пальцев, чтобы снять синюю обёртку и обнажить клемму.

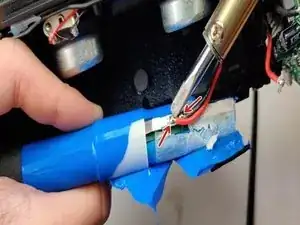

Наконец, используйте паяльник на двух клеммах аккумулятора, чтобы отсоединить их от проводов.

Для повторного подключения аккумулятора припаяйте две клеммы или используйте провода запасного аккумулятора для повторного подсоединения к плате.
