Замена динамика OontZ Angle 3
В этом руководстве для отсоединения динамиков от материнской платы потребуется пайка. Если вы не знакомы с пайкой, посмотрите видеоурок по пайке для новичков, чтобы ознакомиться и правильно заменить динамики.
Шаг 1
Убедитесь, что OontZ Angle 3 выключен перед началом разборки.
Используйте пластиковый инструмент для открывания, чтобы снять резиновые заглушки с каждого конца динамика.
Шаг 2
Снимите четыре (4) винта Phillips #0 длиной 11.7 мм с каждой стороны внизу динамика.
Шаг 3

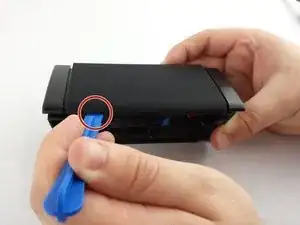

Используйте пластиковый инструмент для открывания в одном из углов, чтобы отделить нижнюю часть от динамика, а затем снимите эту деталь.
Шаг 4

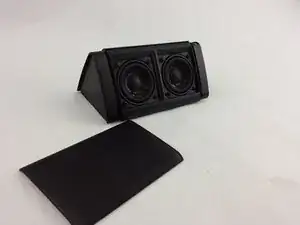

Используйте пластиковый инструмент для открывания, чтобы снять переднюю крышку динамика.
Шаг 5

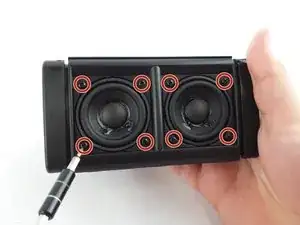

Снимите восемь (8) винтов длиной 5.25 мм с помощью отвертки Phillips #0.
Откройте доступ к динамикам, оставив их в таком положении.
Шаг 6
Используйте паяльник, чтобы аккуратно отсоединить динамик(и) от проводов материнской платы.
Узнайте больше о пайке здесь.

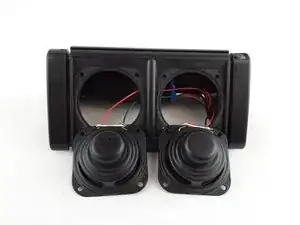

Удалите отсоединенные динамик(и).
При подключении проводов к новым динамикам будьте внимательны, чтобы подключить провода к правильным узлам (красный для положительного и черный для отрицательного). Если провода подключены к неправильным местам, динамики либо не будут работать, либо сломаются.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
