Замена материнской платы Oontz Angle 3 ULTRA

Снимите две чёрные резиновые накладки по краям динамика.

Под накладкой с пометкой символом находится белое резиновое покрытие для кнопок. Отделите его, чтобы обнажить панель под ним.

На двух углах его треугольной поверхности есть небольшие выемки, которые позволяют зажать и отодвинуть покрытие ногтями или пинцетом.

Используйте отвёртку JIS #0, чтобы выкрутить шесть винтов и открыть доступ к материнской плате.

С помощью пинцета зажмите и вытащите резиновые заглушки, перекрывающие винты.

Используя отвёртку JIS #0, выкрутите 6 винтов, удерживающих заднюю панель.

Снимите заднюю панель с устройства.

С помощью лопатки извлеките материнскую плату из корпуса устройства.

Будьте осторожны, чтобы не сломать порты USB и 3,5 мм, которые выступают сбоку устройства.

Провода микрофона, подключённые к задней части материнской платы, очень тонкие и могут выдернуться. Не беспокойтесь, следующий шаг предусматривает их снятие.

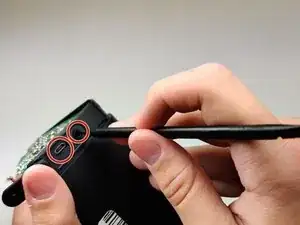

С помощью паяльника удалите провода микрофона, припаянные к материнской плате.

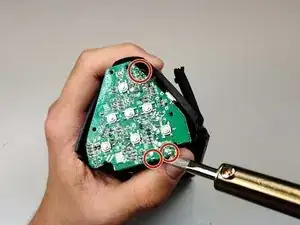

Расплавьте припой на клеммах батареи на материнской плате и протяните провода через заднюю сторону платы.

Для получения дополнительной информации по пайке посетите руководство Как паять и отпаивать соединения.

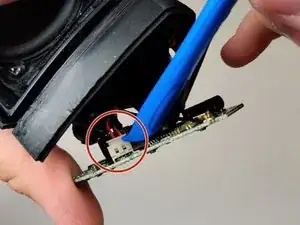

С помощью лопатки отключите женский разъём шины динамика от мужской шины на материнской плате.

Удалите заземляющий провод с задней части материнской платы, аккуратно потянув металлическое соединение прямо от платы.

Установите новую материнскую плату и припаяйте все провода в соответствующие места пайки и разъёмы жгута проводки.

Соберите динамик в обратном порядке.
