Замена аккумулятора OontZ Angle 3
В этом руководстве требуется пайка при отсоединении аккумулятора от материнской платы. Если вы не знакомы с пайкой, посмотрите учебное видео по пайке для новичков, чтобы ознакомиться с процессом и правильно заменить аккумулятор.
Шаг 1
Убедитесь, что OontZ Angle 3 выключен перед началом разборки.
Используйте пластиковый инструмент для вскрытия, чтобы снять резинки с каждого конца колонки.
Шаг 2
Удалите четыре (4) винта Phillips #0 длиной 11.7 мм с каждой стороны внизу колонки.
Шаг 3
Используйте пластиковый инструмент для вскрытия в одном из углов, чтобы отделить нижнюю часть от колонки, а затем удалите эту часть.
Шаг 4

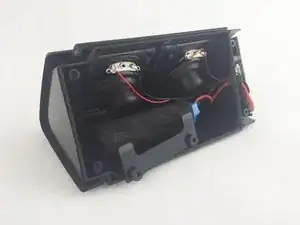

Начните с удаления нижней части, открывая внутреннее отделение с кабелями динамика и аккумулятором.

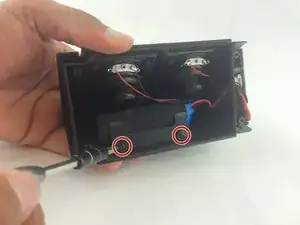

Удалите два (2) винта Phillips #0 длиной 11.7 мм с каждой стороны панели динамика.

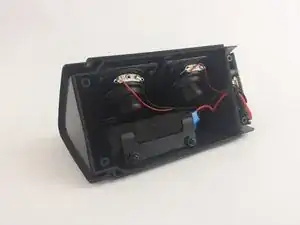

Снимите панель динамика с передней стороны аккумулятора.
Шаг 5

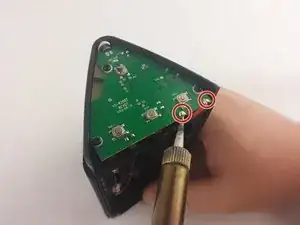

Найдите точки пайки для аккумулятора на лицевой стороне материнской платы колонки.
Используйте паяльник, чтобы осторожно отсоединить аккумулятор от материнской платы.
Узнайте больше о пайке здесь.

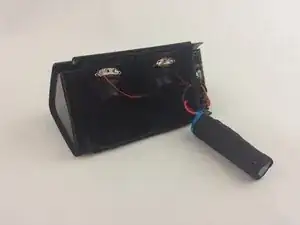

Снимите аккумулятор из внутреннего отделения для замены.
Будьте осторожны при пае нового аккумулятора в правильное положение на материнской плате, так как неправильное соединение может привести к перегреву или возгоранию аккумулятора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
