Замена платы схемы Philips SBA1060
Плата схемы — это большая плоская зеленая прямоугольная деталь в центре устройства. В данном руководстве изложены шаги по замене платы схемы.
Шаг 1
Снимите заднюю крышку, сдвинув ее.
Извлеките 3 батарейки типа AAA.
Шаг 2
Открутите девять наружных винтов на задней панели с помощью отвертки с крестовой головкой размера PH0.
Для поврежденных винтов может потребоваться большая головка отвертки и больше усилия.
Снимите треугольный элемент, потянув его прямо.
Шаг 3
Снимите цветную решетку, сдвинув ее в сторону снятого элемента.
Подденьте заднюю панель с батарейками с помощью пластикового инструмента для открытия.
Будьте осторожны, чтобы не повредить провода.
Шаг 4

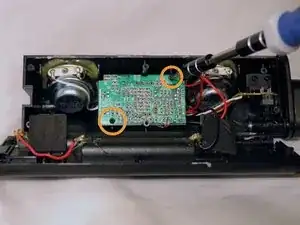

Открутите два винта на противоположных концах платы схемы с помощью отвертки с крестовой головкой размера PH0.

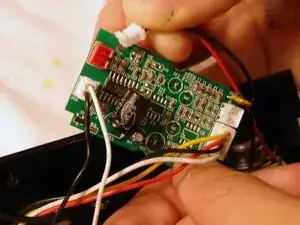

Удалите поврежденную плату схемы из устройства.
Шаг 5

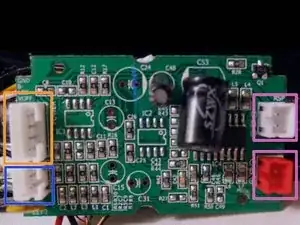

Удалите разъем батареи с платы схемы, вытащив разъемы для полного удаления задней панели.
Удалите разъемы динамика с платы схемы, вытащив разъемы. Они находятся на противоположных сторонах платы схемы.
ПРИМЕЧАНИЕ: При сборке обратите внимание, что динамик с красным проводом подключается к красному разъему, а динамик с белым проводом подключается к соседнему белому разъему.
Удалите разъем света с платы схемы.
ПРИМЕЧАНИЕ: Этот разъем вдвое шире, чем разъемы динамика и батареи.
Соберите устройство обратно.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
