Замена порта Micro USB для Oontz Angle 3 ULTRA

Электроника

Если ваши колонки Oontz Angle 3 ULTRA не заряжаются или не подключаются к внешним устройствам, вам может понадобиться заменить порт Micro USB. Этот руководств поможет вам заменить порт Micro USB ваших колонок Oontz Angle 3 ULTRA. Для работы вам понадобятся лопатка, паяльник с оплеткой или отсосом для пайки и пинцет. Следуйте этому руководству, чтобы научиться паять и разбирать соединения. Как паять и разбирать соединения

Шаг 1

Удалите два черных резинок вокруг краев колонки.

Под резиновой накладкой с символом находится белое резиновое покрытие для кнопок. Снимите его, чтобы открыть панель под ним.

На двух углах его треугольной стороны есть небольшие углубления, что позволяет вам использовать ногти или пинцет для захвата и снятия покрытия.

Шаг 2

Используйте отвертку JIS #0, чтобы удалить шесть винтов и открыть доступ к материнской плате.

Шаг 3

Используя пинцет, сожмите и вытяните резиновые вставки, obstructing the screws.

Шаг 4

Используя отвертку JIS #0, удалите 6 винтов, крепящих заднюю панель.

Снимите заднюю панель с устройства.

Шаг 5

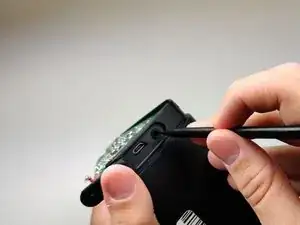

Осторожно отодвиньте порты от корпуса колонки с помощью лопатки, чтобы освободить материнскую плату.

Шаг 6

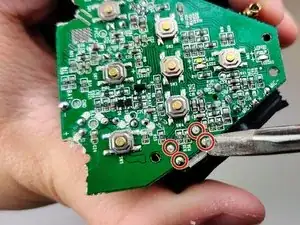

С помощью оплетки и паяльника удалите припой с каждой точки и аккуратно потяните за порт micro USB с материнской платы с помощью пинцета.

Больше информации о пайке вы можете найти в Руководстве по пайке и разборке соединений.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
