Замена динамика Philips Dynamic Bass Boost AZ 1038 12

Отключите радиоприёмник от сети (удалите сетевой кабель) и при необходимости выньте аккумуляторы

Переверните радиоприёмник.

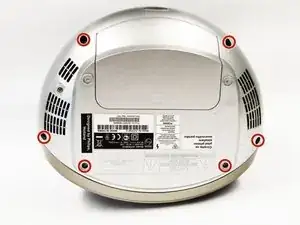

В местах, отмеченных красными кругами, необходимо выкрутить 6 винтов Phillips #0 длиной 14,8 мм с помощью отвертки Phillips 00.

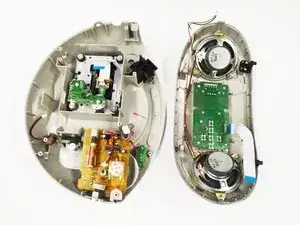

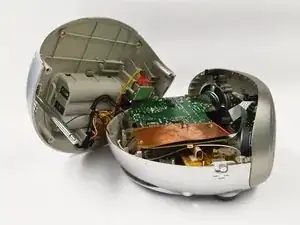

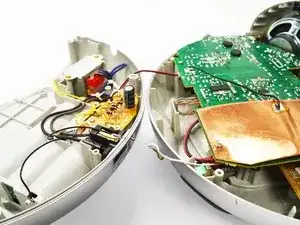

Можно снять нижнюю часть корпуса. Внимание: нижняя часть радиоприёмника всё ещё соединена с верхней из‑за двух соединений между печатными платами.

Внимание: в верхней части находится одна печатная плата, а в нижней — другая, они всё ещё соединены между собой

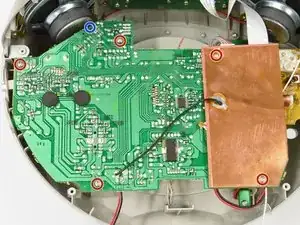

Далее необходимо выкрутить различные винты, показанные на изображении.

5 винтов Phillips #0 длиной 9,5 мм, отмеченных красными кругами, необходимо выкрутить с помощью отвертки Phillips 00.

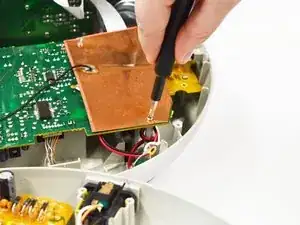

Один винт Phillips #02 длиной 7,4 мм, отмеченный синим кругом, необходимо выкрутить с помощью отвертки Phillips 02.

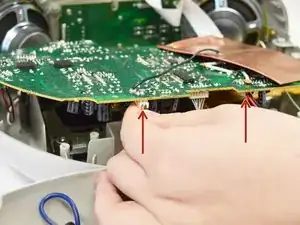

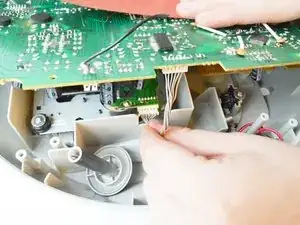

Далее нужно отсоединить два разъёма, указанных красными стрелками.

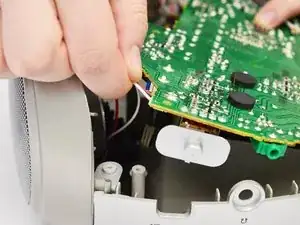

Их можно снять, аккуратно потянув, как показано на фото.

После этого радиоприёмник должен выглядеть как на втором изображении.

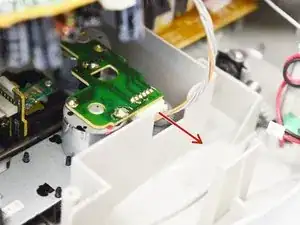

Затем нужно отсоединить один контакт, который не прикреплён к большой печатной плате, как остальные, а к меньшей плате, прикреплённой к верхней части корпуса.

Тяните в направлении стрелки.

Затем нужно отсоединить ещё два контакта так же, как и предыдущие.

Оба этих контакта находятся на обратной стороне печатной платы и также прикреплены в этом месте.

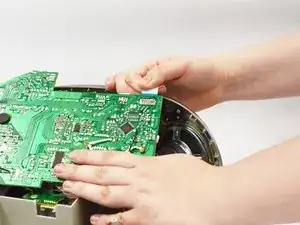

Теперь печатная плата соединена только этими плоскими белыми проводами. Их можно отсоединить, аккуратно потянув за них.

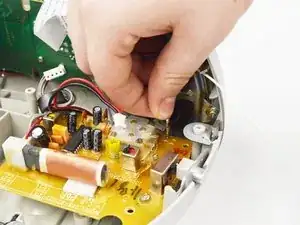

Теперь можно снять проводник антенны, аккуратно потянув.

Проводник находится на жёлтой печатной плате в верхней части корпуса.

Далее мы снимем переднюю панель корпуса с верхней части корпуса.

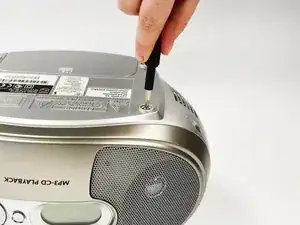

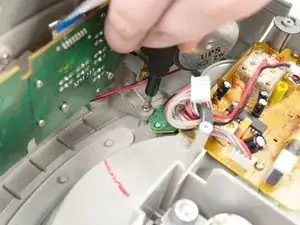

Необходимо выкрутить два винта Phillips #02 длиной 13,7 мм с помощью отвёртки Phillips 00; на фото показан правый винт.

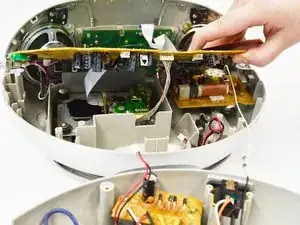

После удаления винтов переднюю панель можно снять, потянув её вверх.

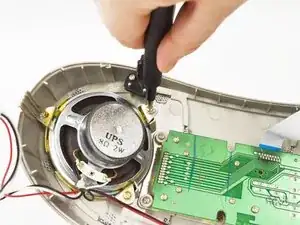

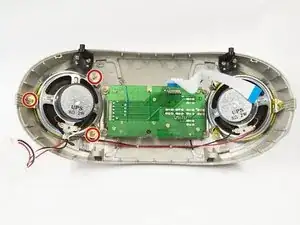

Динамик прикручен к передней панели корпуса тремя винтами Phillips #0 длиной 12,1 мм, как видно на фото. Удалите эти винты с помощью отвертки Phillips 00.

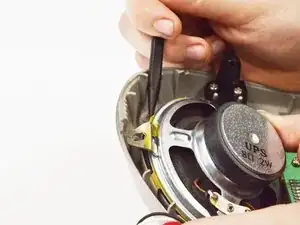

В данный момент динамик приклеен. Удалите клей с помощью острого инструмента, например лопатки, чтобы его разрушить.

Чтобы установить новый динамик, старый нужно удалить путём выпаивания.

Включите паяльник и дождитесь, пока он достигнет рабочей температуры.

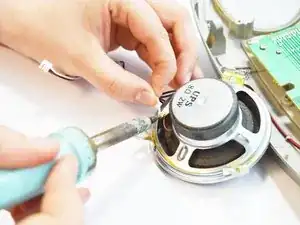

Приложите паяльник к контакту, как показано на фото. Провода легко отойдут.

Внимание: не прикасайтесь к паяльнику — он горячий. Также следите, чтобы не расплавить пластиковые детали.

Последний шаг — припаяйте новый динамик. Для этого вам нужен припой.

Припаяйте провода к контактам нового динамика, расплавив немного припоя на проводе и соприкасаясь с контактом динамика.

Убедитесь, что чёрный провод подключён к отрицательному контакту динамика (обозначено на динамике), а белый провод — к положительному контакту.
